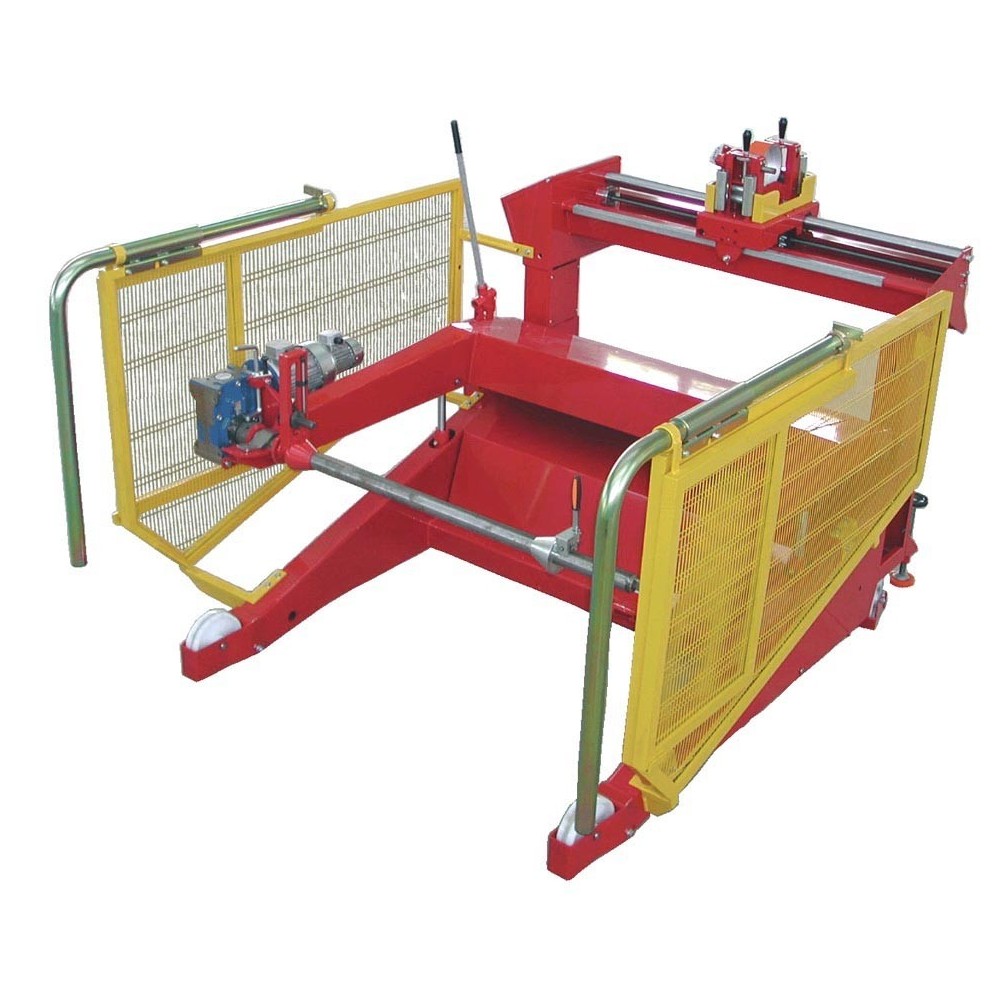

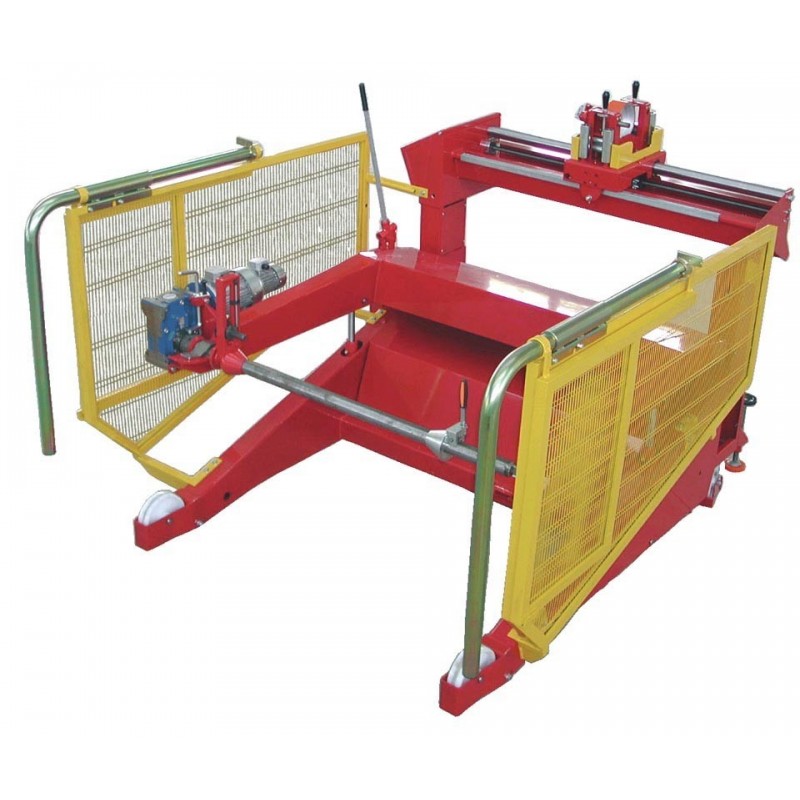

产品编号 CD15-M3 - 载重量 3000kg - 线轴直径最小Ø600mm 最大Ø1600mm
其他性能 - 平均每日操作最多20次
代码:
CD-15-M3/SE1/TC-1-60/OA10Q60
注意:最后几件库存!
日期:
技术数据表
机器高度(mm)
1700 mm
机器宽度(mm)
2200 mm
机器长度(mm)
2300 mm
带有打开保护装置的长度(mm)
2850 mm
空重 (kg)
555 kg
线轴 - 最大直径(mm)
1600 mm
线轴 - 最小直径(mm)
600 mm
线轴 - 最大宽度(mm)
1150 mm
线轴 - 最小宽度(mm)
300 mm
线轴 - 最大载重量(kg)
3000 kg
总功率 (KW)
3.3 KW
力偶
421 nm
机器 移动速度
4 km/h
最大/最小转数 (线轴转数/每分钟)
0-70/min
包含配件
产品编号 OA/10Q60
OA/10Q60
计量器用于直径5-60 mm的电缆。
误差+- 1,5% (带涂层圆形电缆).
备注: 可以为直径从最小5mm至最大100mm的电缆安装计米器。
JJe5DICuCag
技术数据表
机器高度(mm)
380 mm
机器宽度(mm)
400 mm
机器长度(mm)
400 mm
重量 (kg)
32 kg
电缆最大/最小直径(mm)
5-60 mm
测量精度
± 1,5 %
产品编号 STRAT-MAN
STRAT-MAN
梯形丝杆测量装置驱动 ;通过侧曲柄操作; 根据事故预防规定操作员可以在侧向操作。
产品编号 TC-1-60
TC-1-60
电动液压切刀,用于切割直径最大60mm的电缆。 需要用特殊刀具切割直径最大为22-23mm钢丝绳。 备注:可以安装电缆剪,用于切割直径最大100mm的电缆。 填写数据申请表指明电缆类型 。
Z0Jb9I62xrs
产品编号 ST-EL
ST-EL
JWjU_C0VDZM
产品编号 SE-1
SE-1
vZXUK9woeZk
可选配件
产品编号 KIT-WI
KIT-WI
Kit for wireless data communication
KIT FOR WIRELESS DATA COMMUNICATION
COMPONENTS:
N. 1 Art. BO-TRD-WI:
Box for wireless data transmission
REMARK: WLAN coverage for the working area is needed
N. 1 Art. ST-BA:
Label printer (size 102x152 BARCODE white paper)
N. 1 Art. IRD-WI:
Software for data sending/receiving and picking logics
Example for data exchange between ERP and the machine:
Cable cut identification code no.
Required cable lenth to be cut in meters
Cable typology (ex. rubber lining, flexible, etc)
Cable composition (ex. 4x1,5 – 5x 6);
Drum racking warehouse location (ex. warehouse #1)
Location for drum racking row
Location for drum racking lane
Location for drum racking level (ex. 2nd level)
Return data from ERP:
Return for cable cut identification code
Return for cut cable length in meters
产品编号 CAR-A/6-16/CD15
CAR-A/6-16/CD15
可以手动升降的带轮滑动架 极大便于将杆插入线轴孔中
操作无需消耗体力
t4zc-vpe3iE
产品编号 RIL-MOVE-2
RIL-MOVE-2
机电式机器运动检测器。
出现异常运动,机器立即停机。非常重要的配件, 可防止卷取中在电缆锁定时(机械锁)伤害操作员及损坏机器 。
2BoVkMocW7Y
产品编号 SP-08/00
SP-08/00
线轴上电缆有规则地分层:
通过比列系统和距离手动设置(电位器),无垂直度控制,进行自动分层。
设置迅速且实用。
可以设置从最小5mm至最大100mm的电缆直径。
dis3haixoFc
产品编号 SP-08/01
SP-08/01
与产品编号SP-08/00相比,此系统可以通过比例系统和胡须机电式垂直装置对平移间距进行精确控制,这些装置系统可以纠正由于层末端电缆反转而引起的间距延迟,以及纠正由于错误检测和错误设置电缆直径而引起的间距误差。通过键盘设置电缆直径。 可以自动设置直径4-100mm的电缆。
re6IHbMVYJk
产品编号 NE-218
NE-218
6位数计米器,由编码器驱动。 可以在测量结束时自动减速,避免因惯性而超限。
产品编号 OA/10Q/60/OM/N/I-S
OA/10Q/60/OM/N/I-S
内置数字显示器的带认证计米器。 直径5-60mm的电缆,误差±0,5%(带涂层的圆形电缆)。
备注:也可以为直径从最小5mm到最大100mm的电缆 安装计米器。
mYv2dASpC9M
技术数据表
高度(mm)
450 mm
宽度(mm)
370 mm
长度(mm)
640 mm
重量 (kg)
60 kg
电缆最大/最小直径(mm)
5-60 mm
测量精度
± 0,5 %
产品编号 OA/10Q60/OM/MID-SN
OA/10Q60/OM/MID-SN
替代OA/10Q60 具有MID认证(电缆测量的销售证书)的计米器,带有电子控制器,用于直径为5-60mm的电缆。 对于直径5-60mm的电缆,误差±0,5%(带涂层圆形电缆)。
技术数据表
高度(mm)
450 mm
宽度(mm)
370 mm
长度(mm)
640 mm
重量 (kg)
60 kg
电缆最大/最小直径(mm)
5-60 mm
测量精度
± 0,5 %
Item: Openable meter counter - OA10Q60OM-APRI
OA10Q60OM-APRI
Facilitates the entry of any type of cable.
Possibility of winding and measuring also headed cables, for example with sockets, which otherwise would not pass through the meter counter.
Suitable for meter heads 5- 60mm
Accessory not compatible with cutter
Replaces the meter head among the accessories included.
AyPyFsNcwlg
Item no. VSFC0011/CD15 - Torque control
VSFC0011-CD15
Variable minimum and maximum pulling adjustment according to the drum/coiling head (see table) to wind fiber-optic and small sized sensitive cables.
Drive unit with variable torque adjustment
Potentiometer to adjust the pulling

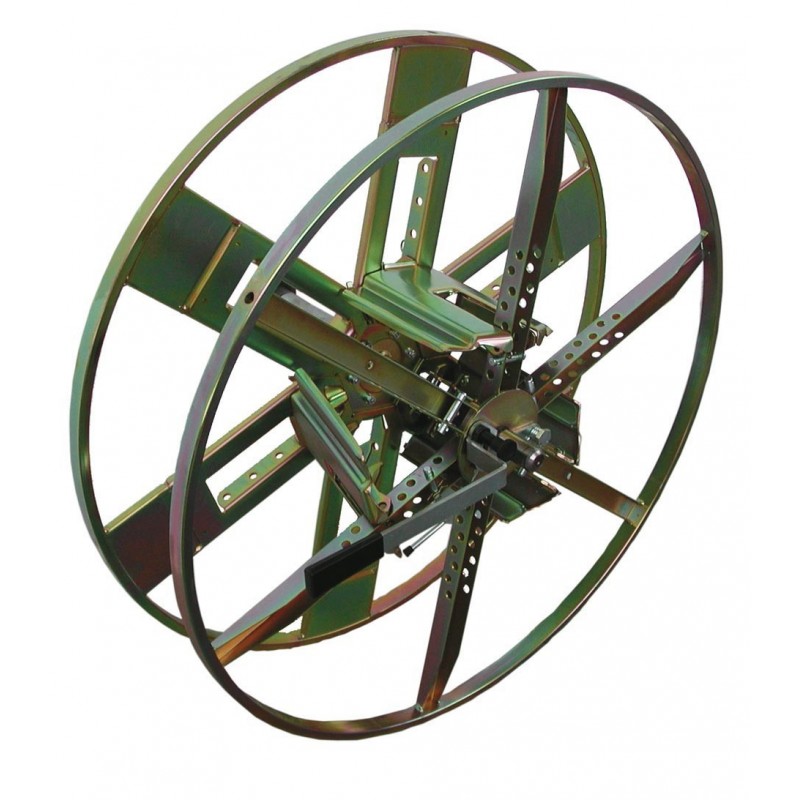

产品编号 OE-15
OE-15
用于CD-15的带轮移动式装顶机。
卷取时芯呈圆柱形,提取时芯呈圆锥形,便于线束的提取。
芯直径从320mm至620mm,间距50mm。
体积: 直径Ø1000mm 宽度:500mm
重量: 40 Kg
线束直径最大 Ø950, 固定宽度最小115mm最大220mm重量250 kg
备注: 可按需求提供不同直径和芯的装顶机。
ORUhUBW6Dk8
技术数据表
高度(mm)
1000 mm
宽度(mm)
500 mm
长度(mm)
1000 mm
重量 (kg)
40 kg
轴芯 - 最大直径(mm)
620 mm
轴芯 - 最小直径(mm)
320 mm
线束 - 最大宽度(mm)
220 mm
线束 - 最小宽度(mm)
115 mm
线束 - 最大直径(mm)
950 mm
线束最大重量
250 g

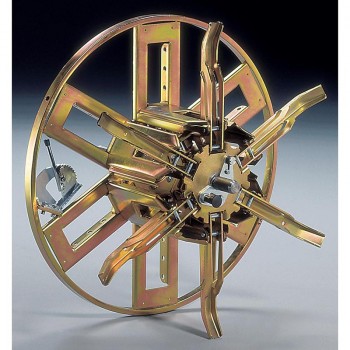

产品编号 OE-15-R-10
OE-15-R-10
替代OE-15,用于CD-15的伸缩式装顶机。 卷取时芯呈圆柱形, 提取时芯呈圆锥形,便于线束 的提取。 固定芯直径:320Mm 或者520mm 体积: 直径1000mm 宽度500mm 重量: 40 Kg 线束直径最大950, 宽度最小90mm或200mm载重量250 kg 备注: 可按需求提供不同直径和芯的装顶机。
Yqgu1koyzmM
技术数据表
高度(mm)
1000 mm
宽度(mm)
400 mm
长度(mm)
1000 mm
重量 (kg)
35 kg
轴芯 - 最大直径(mm)
520 mm
轴芯 - 最小直径(mm)
320 mm
线束 - 最大宽度(mm)
200 mm
线束 - 最小宽度(mm)
90 mm
线束 - 最大直径(mm)
950 mm
线束最大重量
250 kg
产品编号 RG-15
RG-15
一对后旋转轮,用于横向移动。
选择产品编号ER-CA-B-O-15时,必须选择该选项。
产品编号 ERCA-LV
ERCA-LV
交流电驱动电动轮用于机器空机移动。
功率0,37KW
移动变速0-27 m/min
向前/向后档
备注:选择此项后,必须与旋转轮组合用于横向移动。
fXh1-wmsIGQ
产品编号 ATL-LV-CD15
ATL-LV-CD15
fXh1-wmsIGQ
产品编号 ATF-LV-CD15
ATF-LV-CD15
fXh1-wmsIGQ
产品编号 BA-ERCA-LV
BA-ERCA-LV
24V直流不间断电池供电模块,配有适用于产品编号ER-CA-LV的电池充电器。
从一排卷轴架移动到另一排或进行独立移动(空线轴运输)时,可以在不连接电网的情况下移动机器。
自主工作8小时
充电时间约8小时(夜晚)。
无需干电池维护。
电池寿命6-8年。
BBN5Ye9SZL8
产品编号 ERCA-PC
ERCA-PC
交流电驱动电动轮用于机器负载移动。
功率0,55 KW
移动变速0-27m/min
前进/后退档
备注:选择此项后,必须与旋转轮组合用于横向移动。
fXh1-wmsIGQ
产品编号 ATL-PC-CD15
ATL-PC-CD15
fXh1-wmsIGQ
产品编号 ATF-PC-CD15
ATF-PC-CD15
fXh1-wmsIGQ
产品编号 BA-ERCA-PC
BA-ERCA-PC
24V直流不间断电池供电模块,配有适用于产品编号ER-CA-PC的电池充电器。
从一排卷轴架移动到另一排或进行独立移动(线轴运输)时,可以在不连接电网的情况下移动机器。
自主工作8小时
充电时间约8小时(夜晚)。
无需干电池维护。
电池寿命6-8年。
BBN5Ye9SZL8
产品编号 BA-CD15/24/180
BA-CD15/24/180
24V直流不间断电池供电模块,配有电池充电器。 自主工作8小时 24V直流电出现故障,机器转换成220V交流电。 充电时间约8小时(夜晚)。 无需干电池维护。 电池寿命6-8年。
O8Yjavvl1Q8
产品编号 COL-LANE-1
COL-LANE-1
产品编号 TC-BA-30
TC-BA-30
电池式电缆剪,用于铜铝电缆。
最大切割 Ø32mm
切割时间4 sec.
两个切割速度
重量Kg 3.0.
电池 1个1,5Ah
yLd3DdYSESk
产品编号 CHIOD50-BAT
CHIOD50-BAT
18V电池式铆钉机
预压气动式
加载能力:47个铆钉
重量 4.8 kg
具有: 2节电池和1个充电器
大功率
快速
良好平衡
铆钉最大长度50-90 mm
铆钉直径6.8-7.7 mm
J3B_v7NmtPw
