LINAP-100/30-AP ВЫСОКАЯ ЭФФЕКТИВНОСТЬ - AVERAGE CYCLE TIME (LOADING-UNLOADING-WINDING 300m) 19 MIN

LINAP-100/30-AP
Zoom

LINAP-100/30-AP

Изменить выбор производительности >
Смотреть видеоролик

Характеристики

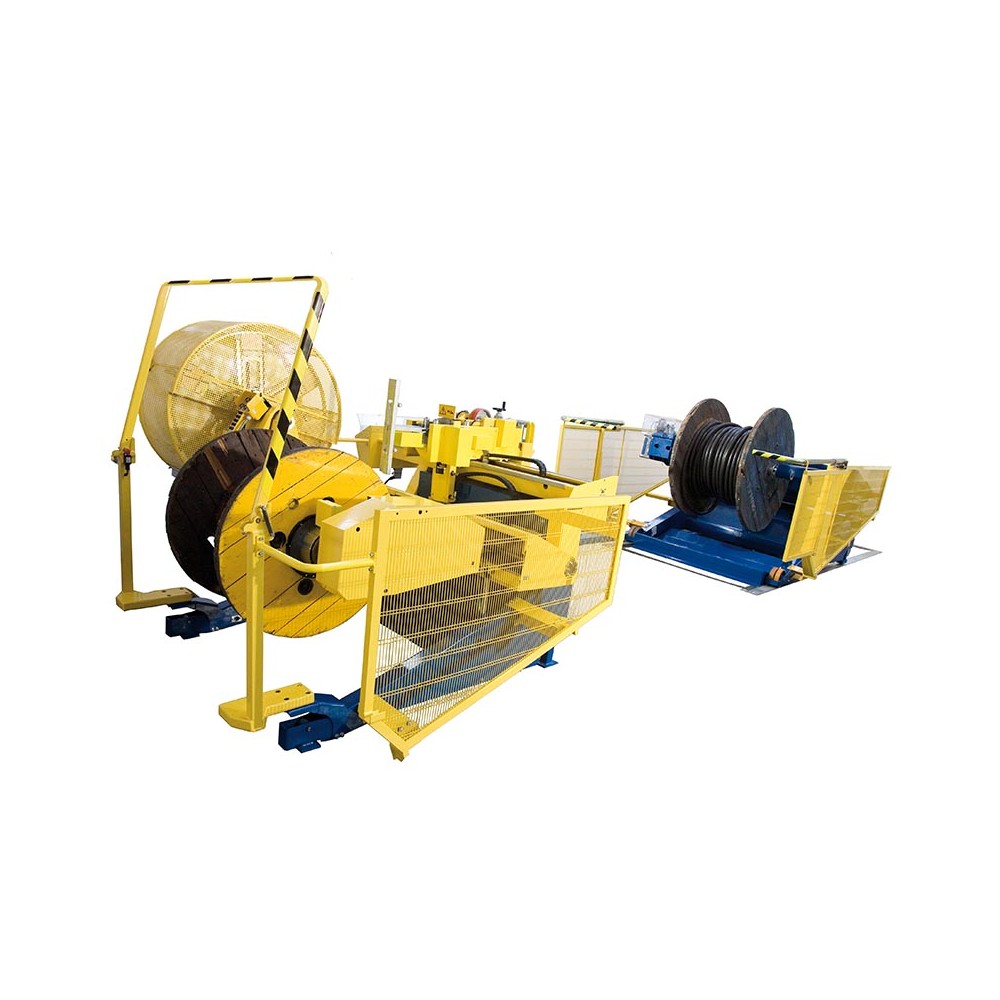

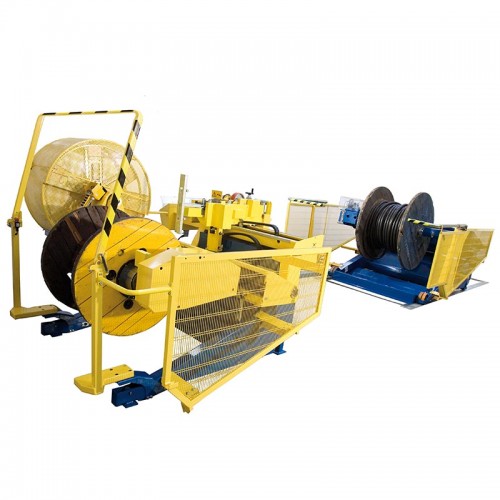

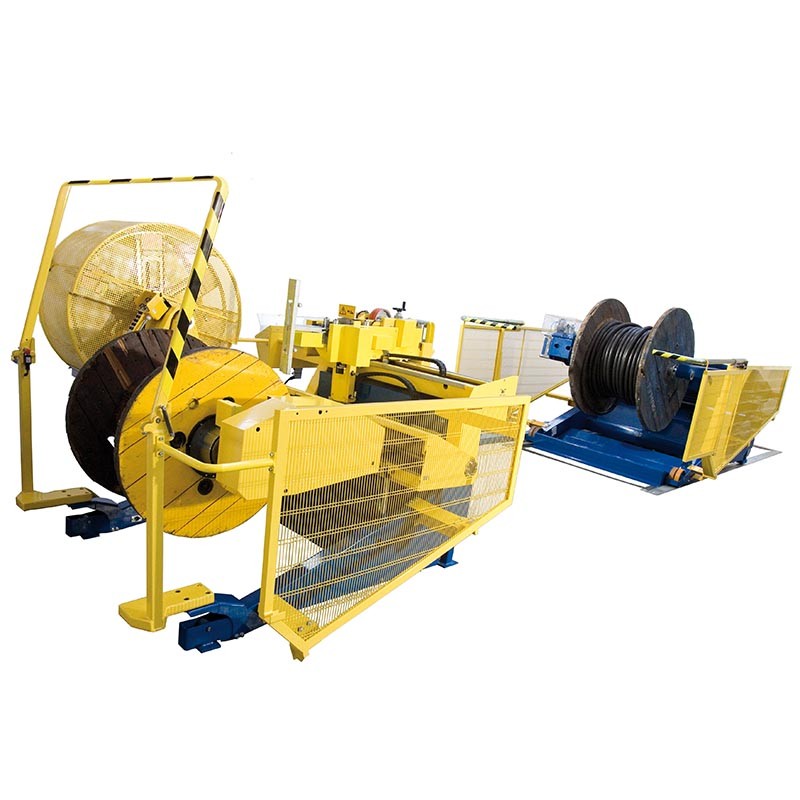

ПОЛУАВТОМАТИЧЕСКАЯ СТАНЦИЯ НАМАТЫВАНИЯ РАЗМАТЫВАНИЯ НА ФИКСИРОВАННОЙ СТАНЦИИ LINAP-100/30-AP

  1. Разматыватель, перемещающийся по рельсе, и автоматическое перемещение зубчатой рейкой.
  2. Программное обеспечение сопряжения автоматических функций цикла обработки между наматывателем и разматывателем.
  3. Автоматическое натяжение гидравлическим тормозом в зависимости от диаметра кабеля
  4. Автоматическое считывание отверстия бобины и автоматическое зажатие бобины
  5. Серийная скорость: 0-130 об/мин
  6. Макс. момент 2760 Нм
  7. Грузоподъемность 10000 кг
  8. Напряжение питания 380 Вольт (подтверждается на этапе заказа)
  9. Габариты: Длина 13600 мм Ширина 5500 мм
  10. Зона по периметру защищена неподвижными барьерами и лазером по стандарту ЕС
  11. Трос для зацепления и протягивания кабеля на наматывателе.
  12. Рабочие параметры приблизительно на 50% выше по сравнению с отдельными наматывателем и разматывателем
  13. Установка может выполнять цикл наматывания в автоматическом режиме без присутствия оператора.

УЧАСТОК РАЗМАТЫВАНИЯ, ВКЛЮЧАЮЩИЙ:

CD-100/BM2/SE1/BI

  1. Разматыватель бобин с независимыми подвижными кронштейнами - грузоподъемность 10000 кг - Ø макс. 3000 мм Ø мин. 800 мм – Макс. ширина 2000 мм
  2. Независимые кронштейны с отдельным приводом на открытии и на закрытии для облегчения зажатия бобин, не отцентрованных разматывателем.
  3. Механизированный привод кронштейнов
  4. Автоматические зажимы с приводной штангой (использовать приводную штангу только при проскальзывании зажимов на бобине).
  5. Электрогидравлический подъем
  6. Автоматическое перемещение разматывателя на колесах по рельсе и перемещение при помощи зубчатой рейки
  7. Электрогидравлические передние автоматические стояночные домкраты.
  8. Разматывание для зацепления кабеля на наматывателе и втягивание отрезка кабеля в конце операции.
  9. Пульт радиоуправления для управления операциями зацепления и втягивания кабеля.
  10. Гидравлическая система натяжения с программным обеспечением для автоматического управления натяжением в зависимости от диаметра кабеля.
  11. Перемещение при помощи зубчатой рейки
  12. Система перемещения разматывателя по рельсам, прикрепленным к полу.
  13. Опора для позиционирования бобины
  14. Автоматический электронный датчик отметки отверстия бобины, позволяющий выполнять зажатие бобины полностью в автоматическом режиме (Программное обеспечение управления включено).

ЗОНА НАМАТЫВАНИЯ, ВКЛЮЧАЮЩАЯ:

CD-40/M3/BM2/SE-1/TC-1-100/OA10Q100-OM/ПЛК

  1. Наматыватели бобин с ПОДВИЖНЫМИ КРОНШТЕЙНАМИ - грузоподъемность 10000 кг - Ø макс. 3000 мм Ø мин. 800 мм – Макс. ширина 2000 мм
  2. Машина полностью управляется ПЛК Schneider повышенной надежности.
  3. Электрогидравлический подъем
  4. Автоматические зажимы с приводной штангой (использовать приводную штангу только при проскальзывании зажимов на бобине).
  5. Двойной привод наматывателя, состоящий из двух двигателей с редуктором, один из которых установлен на правый, а другой - на левый кронштейн.
  6. Мощность двигателей наматывания 11 кВт каждый. 2П 2800 об/мин (11 кВт x 2 = 22 кВт в общей сложности)
  7. Передаточное число 1:40
  8. Кронштейны для крепления к полу.
  9. Возможность использования наматывателя полностью в ручном режиме, исключая ПЛК на оборудовании, при аварии автоматической системы.
  10. Цифровое управление послойной намоткой кабеля, система оснащена двумя передними щупами перпендикулярности, позволяющими компенсировать задержки на этапе инверсии или неисправности послойной намотки, ускоряя или замедляя устройство для послойной намотки в зависимости от задержки или опережения намотки.
  11. Счетчик метров, утвержденный на Meccanica Nicoletti srl для кабелей диаметром 5-100 мм Допуск для кабелей диаметром 10-80 мм ±0,5% (круглые кабели с покрытием из ПВХ)
  12. Линейная функция ускорения, программируемая в зависимости от диаметра кабеля с автоматическим поддержанием запрограммированной скорости (постоянная скорость). Эта функция позволяет избежать постоянных корректировок в результате повышения диаметра сердцевины бобины при наматывании.
  13. Электронный подсчет измерения кабеля энкодером и его отображение на дисплее управления.
  14. Программируемая и автоматическая линейная функция замедления, в любых условиях инерции, до нулевой скорости для предупреждения резких торможений в конце измерения с абсолютной точностью (не допускает превышения размера)
  15. Контроль отсутствия кабеля и максимального натяжения с последующей остановкой машины. Эта функция обеспечивает полную надежность системы, которая может работать без оператора.
  16. Возможность прерывания работы машины в любой момент кнопкой экстренного останова и возобновления с точки прерывания путем отжатия кнопки экстренного останова.
  17. Очень простые и интуитивные логики функционирования.
  18. Возможность сопряжения ПЛК с вашей системой управления для автоматического скачивания измеренного размера и управление рабочими списками.

Техническая карта

Ширина установки (мм) 5500 mm
Длина установки (мм) 13600 mm
Бобины - Грузоподъемность макс. (кг) 10000 kg
Суммарная мощность (кВт) 32 KW
Мощность эксплуатации (кВт) 28 KW
Мин./макс. число оборотов (об/мин на бобине) 0-100
Скорость  макс. (м/мин) 0-100 m/min
Макс. момент наматывания (Н/м) 2760 Nm
Допуск измерения (±%) ±0,5%
Наматыватель - Макс. диаметр бобин (мм) 3000 mm
Наматыватель - Макс. ширина бобин (мм) 2000 mm
Наматыватель - Мин. диаметр бобин (мм) 800 mm
Наматыватель - Мин. ширина бобин (мм) 400 mm
Разматыватель - Макс. диаметр бобин (мм) 3000 mm
Разматыватель - Макс. ширина бобин (мм) 2000 mm
Разматыватель - Мин. диаметр бобин (мм) 800 mm
Разматыватель - Мин. ширина бобин (мм) 400 mm

Комплектующие включены

PZA 300- LINAP - AVVOLGITORE
Zoom
Арт. PZA300-22/40/130-A-LINAP

Автоматические зажимы наматывателя

ДЕТАЛИ
Арт. PZA300-22/40/130-S-LINAP
Zoom
Арт. PZA300-22/40/130-S-LINAP

Автоматические зажимы разматывателя

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. ER-CA/AF-LINAP

Перемещение разматывателя зубчатой рейкой

ДЕТАЛИ
GRUPPO DI STRATIFICAZIONE AUTOMATICA PLC - LINAP
Zoom
Арт. STRAT-PLC-LINAP

АВТОМАТИЧЕСКАЯ послойная намотка с управлением ПЛК

ДЕТАЛИ
CONTAMETRI CON OMOLOGAZIONE INTERNA
Zoom
Арт. OA/10Q100/OM-LINAP

Прецизионный измеритель

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. MA-LINAP

Автоматическое измерение диаметра кабеля

ДЕТАЛИ
Zoom
Арт. PLC-CD-LINAP

Персональный компьютер для промышленного применения

ДЕТАЛИ
Art. QCOM-LINAP
Zoom
Арт. QCOM-LINAP

Щит управления LINAP

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. SW-INT-LINAP

Программное обеспечение сопряжения

ДЕТАЛИ
AVVOLGITORE CON DOPPIA MOTORIZZAZIONE - LINAP (VERSIONE BASE CON SINGOLA MOTORIZZAZIONE)
Zoom
Арт. DOPP-MOT-LINAP

Двойной привод

ДЕТАЛИ
AVVOLGITORE BRACCI AUTOCENTRANTI
Zoom
Арт. BM2-LINAP

Наматыватель с самоцентрующимися кронштейнами

ДЕТАЛИ
Zoom
Арт. BI-100-LINAP

Независимые кронштейны

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. TC-1-100-LINAP

Ножницы для кабелей Ø макс. 100 мм

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. SE-ST-SV-LINAP

Электрогидравлические подъем и кронштейны

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. ПУЛЬТ РАДИОУПРАВЛЕНИЯ-LINAP

Управление кабелем в установке

ДЕТАЛИ
Zoom
Арт. RIL-QUOTA FORO-LINAP

Лазерный барьер для автоматического обнаружения отметки отверстия

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. FR-350-OL-LINAP

Автоматическая гидравлическая система натяжения

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. RC-LINAP

Втягивание кабеля в конце разматывания

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. CU-SVO

Опора для бобины разматывателя

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. RIAL-CU-SVO

Подъем опоры разматывателя

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. RIAL-CU-AVV

Подъем опоры наматывателя

ДЕТАЛИ
PROTEZIONI A NORMA CE PER LINAP
Zoom
Арт. PROT-CE-LINAP

Защиты по стандарту ЕС

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Арт. TELEA-ET-LINAP

Удаленное содействие по Ethernet

ДЕТАЛИ
Zoom
Арт. FUN-TRA

Трос зацепления кабеля

ДЕТАЛИ
