AUTOMAT300-16/30-MP СРЕДНЯЯ ДЕЯТЕЛЬНОСТЬ - 120 операций в среднем в день

AUTOMAT300-16/30-MP
Zoom

AUTOMAT300-16/30-MP

Изменить выбор производительности >
Смотреть видеоролик

Характеристики

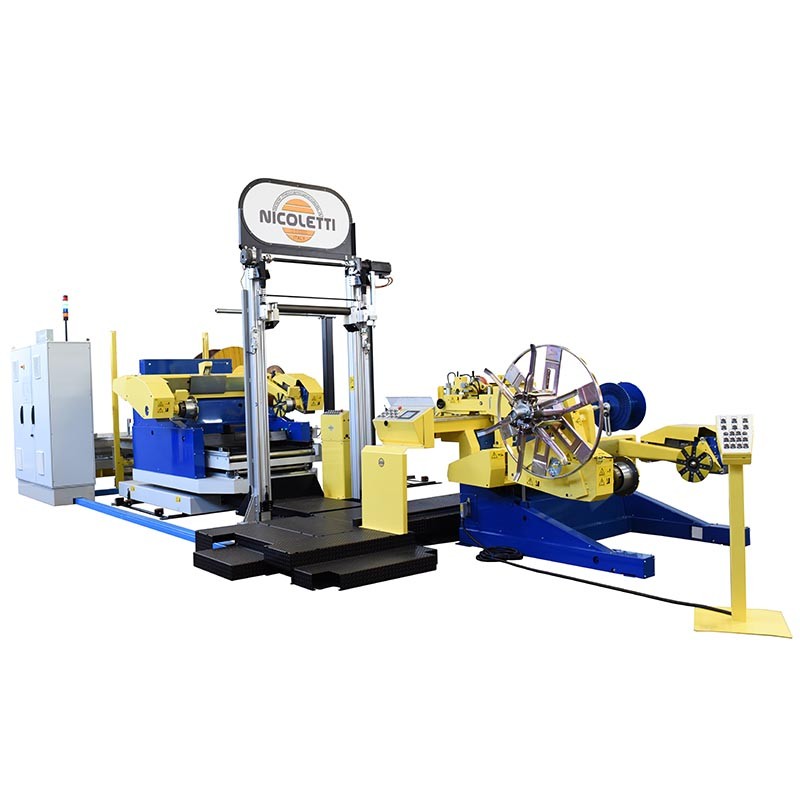

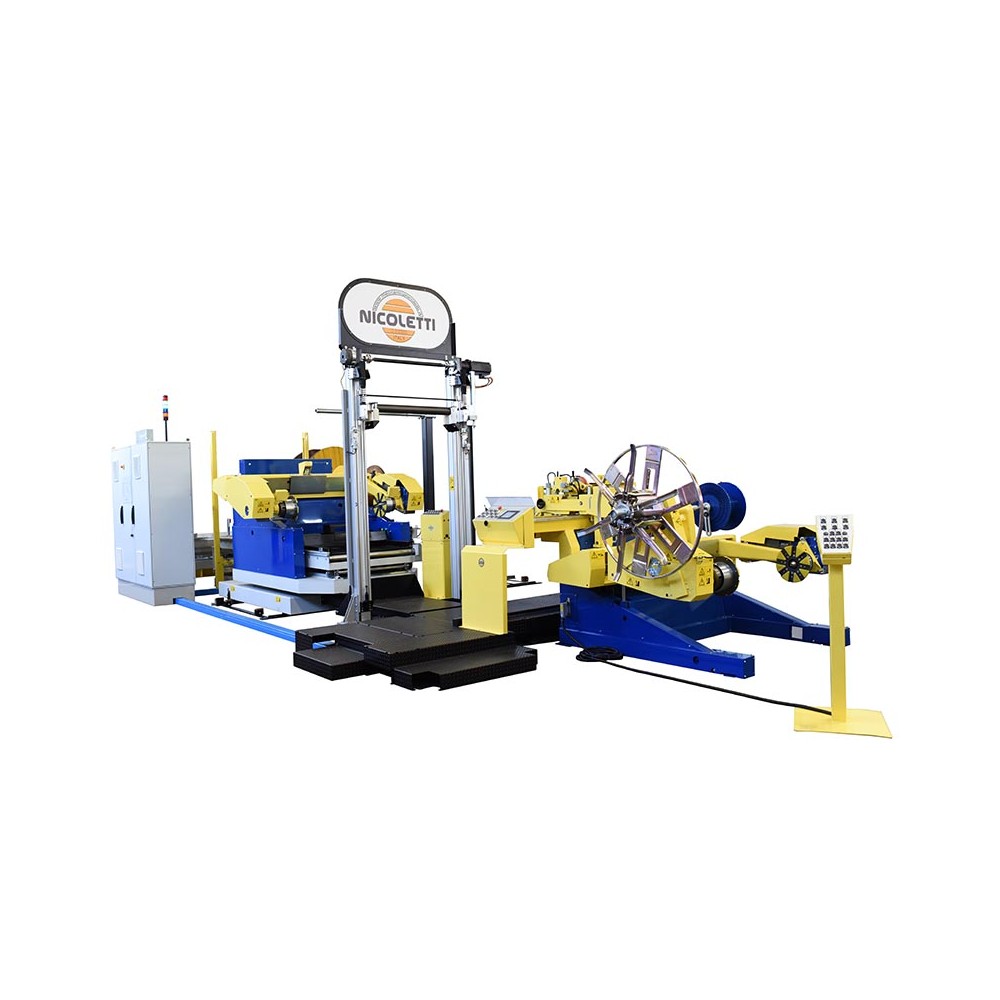

АВТОМАТИЧЕСКИЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР AUTOMAT300-16/30-MP

  1. АВТОМАТИЧЕСКИЙ РАЗМАТЫВАТЕЛЬ (Поз. [1] в технической карте): диаметр бобин от Ø600 мм до Ø1600 мм, ширина бобин от 310 мм до 1150 мм, мощность двигателей разматывания 11 кВт
  2. АВТОМАТИЧЕСКИЙ НАМАТЫВАТЕЛЬ (Поз. [2] в технической карте): диаметр бобин от Ø600 мм до Ø1600 мм, ширина бобин от 310 мм до 1150 мм, мощность двигателей наматывания 11 кВт
  3. Автоматическая послойная намотка с ЛАЗЕРНЫМИ щупами выравнивания (Поз. [12] в технической карте)
  4. Автоматическое измерение диаметра кабеля (Поз. [3] в технической карте)
  5. Узел измерения с автоматическим открытием и закрытием горизонтальных и вертикальных направляющих роликов кабеля, для кабеля мин. Ø4 мм макс. Ø60 мм, допуск ±0,5 (Поз. [3] в технической карте)
  6. Автоматическая настройка данных бобины
  7. Автоматическое регулирование натяжения в зависимости от диаметра кабеля с гидравлическим тормозом натяжения НА РАЗМАТЫВАТЕЛЕ, чувствительность натяжения мин. 15 кг, макс. 100кг (Поз. [5B] в технической карте)
  8. Автоматический центр намотки мотков, с убирающимся устройством для намотки мотков с автоматическим открытием лучей сдерживания Ø1000 мм ширина 90÷200 мм внутренняя сердцевина 320 мм фиксированная (возможность 520 мм фиксированная), автоматическое зацепление кабеля педалью, 3 обвязки под 120°, выполняемые вручную (Поз. [6A] в технической карте)
  9. Головка наматывания для маленьких бобин мин. Ø100 мм макс. Ø500 мм (Поз. X в технической карте) (Поз. [4] в технической карте)
  10. Автоматические трехступенчатые рольганги загрузки (Поз. 7 в технической карте)
  11. Лазерный барьер для автоматического обнаружения отметки отверстия бобины (Поз. [13] в технической карте)
  12. Подъемная площадка (Поз. [10] в технической карте)
  13. Предохранительные барьеры по всему периметру машин (Поз. [11] в технической карте)
  14. Консоль с ПК для управления сопряжением вашего ЦОД с ПЛК нашей установки (Поз. [8] в технической карте)
  15. Аппаратные возможности для телепомощи (Поз. [9] в технической карте)
  16. Портативный гвоздезабиватель с накопителем для гвоздей L=50 мм

КРАТКИЕ ХАРАКТЕРИСТИКИ И РУЧНЫЕ ОБРАБОТКИ

  • Максимальная скорость 300 м/мин
  • Автоматическое натяжение в зависимости от диаметра кабеля от 15 кг до 100 кг
  • Автоматическое зацепление кабеля на станке для намотки мотков с педальным управлением (Базовый вариант - в ручном режиме)
  • Автоматическое открытие лучей сдерживания устройства для намотки мотков для извлечения мотка (Базовый вариант - в ручном режиме)
  • В ручном режиме операция переноса конца кабеля с бобины разматывателя на бобину наматывателя.
  • В ручном режиме обвязка мотка под 120°

Техническая карта

Высота установки (мм) 4000 mm
Ширина установки (мм) 6200 mm
Длина установки (мм) 15200 mm
Масса порожней установки (кг) 4300 kg
Бобины - Грузоподъемность макс. (кг) 3000 kg
Суммарная мощность (кВт) 55 KW
Мощность эксплуатации (кВт) 22 KW
Мин./макс. число оборотов (об/мин на бобине) 0-240 giri/min
Скорость  макс. (м/мин) 0-300 m/min
Макс. момент наматывания (Н/м) 972 N/m
Допуск измерения (±%) ±0,5%
Наматыватель - Макс. диаметр бобин (мм) 1600 mm
Наматыватель - Макс. ширина бобин (мм) 1130 mm
Наматыватель - Мин. диаметр бобин (мм) 600 mm
Наматыватель - Мин. ширина бобин (мм) 300 mm
Центр намотки мотков - Макс. диаметр мотков (мм) 890 mm
Центр намотки мотков - Макс. диаметр сердцевины (мм) 520 mm
Центр намотки мотков - Мин. диаметр сердцевины (мм) 320 mm
Центр намотки мотков - Макс. ширина мотков (мм) 200 mm
Центр намотки мотков - Мин. ширина мотки (мм) 90mm
Разматыватель - Макс. диаметр бобин (мм) 1600 mm
Разматыватель - Макс. ширина бобин (мм) 1130 mm
Разматыватель - Мин. диаметр бобин (мм) 600 mm
Разматыватель - Мин. ширина бобин (мм) 300 mm

Комплектующие включены

Zoom
Арт. PZA300-15/80-S-AUT

Автоматические зажимы для разматывателя

ДЕТАЛИ
Zoom
Арт. PZA300-15/80-A-AUT

Автоматические зажимы для наматывателя

ДЕТАЛИ
Zoom

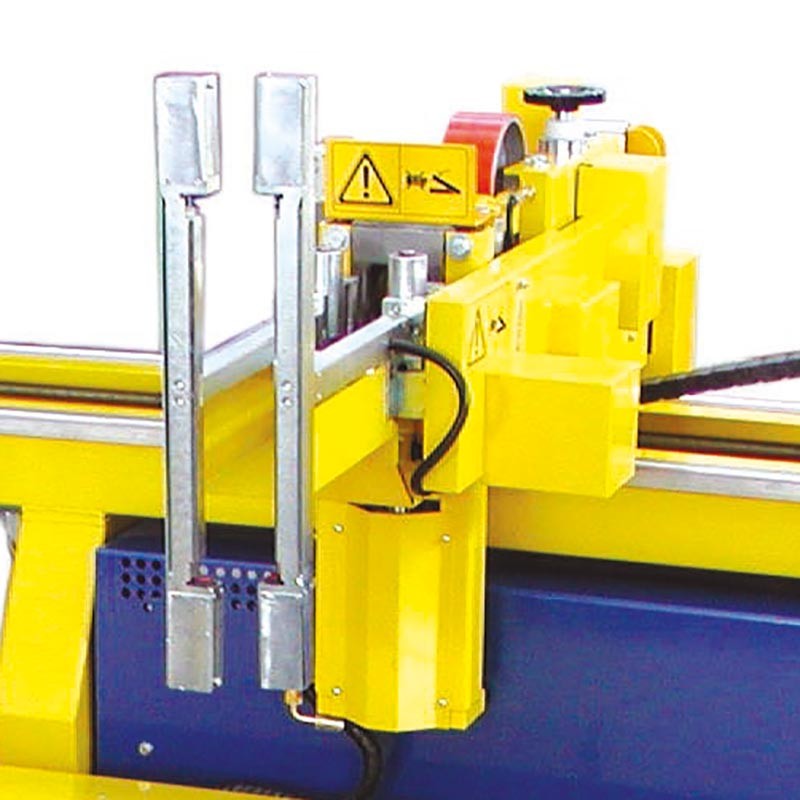

Арт. STRAT-LASER-16

Автоматическая послойная намотка c ЛАЗЕРНЫМ контролем

ДЕТАЛИ
CHIUSURA AUTOMATICA RULLI STRATIFICAZIONE
Zoom
Арт. CHIUS-AUT-RUL

Автоматическое закрытие роликов

ДЕТАЛИ
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

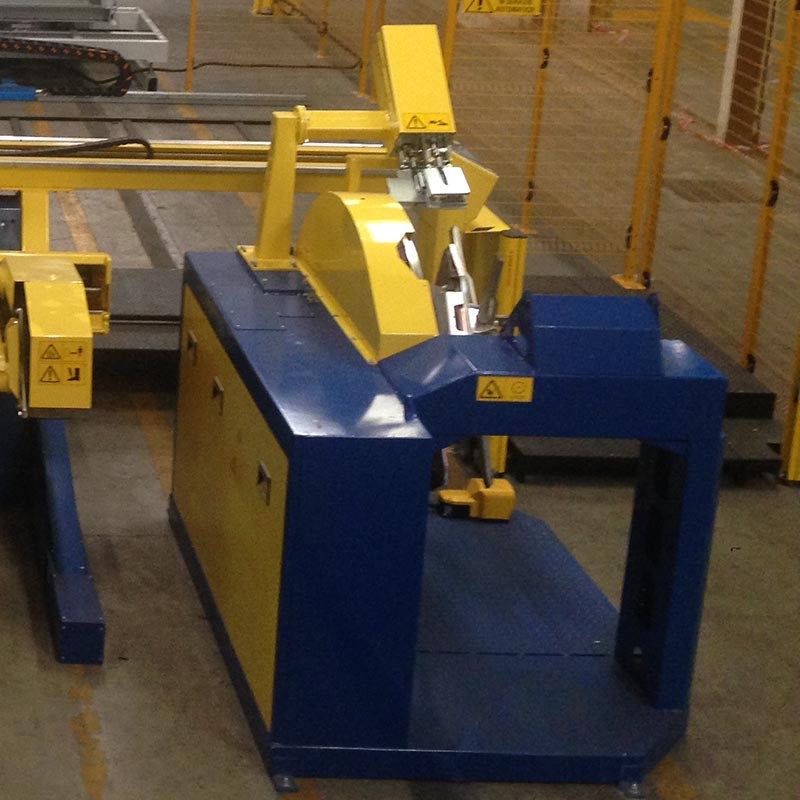

Арт. MSA/16

Полуавтоматический центр намотки мотков

ДЕТАЛИ
Zoom
Арт. T-FR-OL

Гидравлическое натяжение

ДЕТАЛИ
Zoom
Арт. RULCAR

Автоматические рольганги перемещения поддонов

ДЕТАЛИ
BARRIERA LASER PER LETTURA AUTOMATICA FORO
Zoom
Арт. BA-LASER-AUT

Лазерный барьер для автоматического обнаружения отверстия бобины

ДЕТАЛИ
Zoom
Арт. CHIOD50-BAT

Гвоздезабиватель с аккумулятором

ДЕТАЛИ
