AUTOMAT200-16/30-B1-P-1S До 70 операций в среднем в день

AUTOMAT200-16/30-B1
Zoom

AUTOMAT200-16/30-B1-P-1S

Изменить выбор производительности >
Смотреть видеоролик

Характеристики

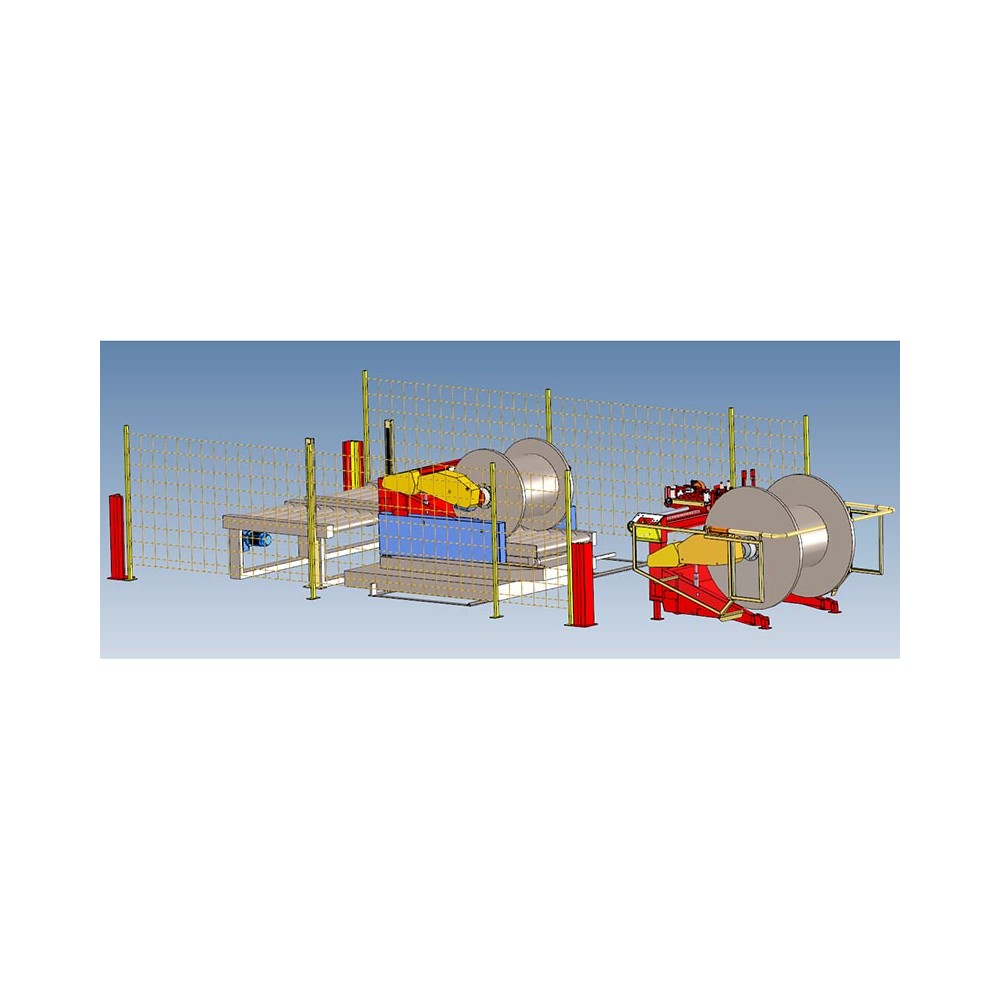

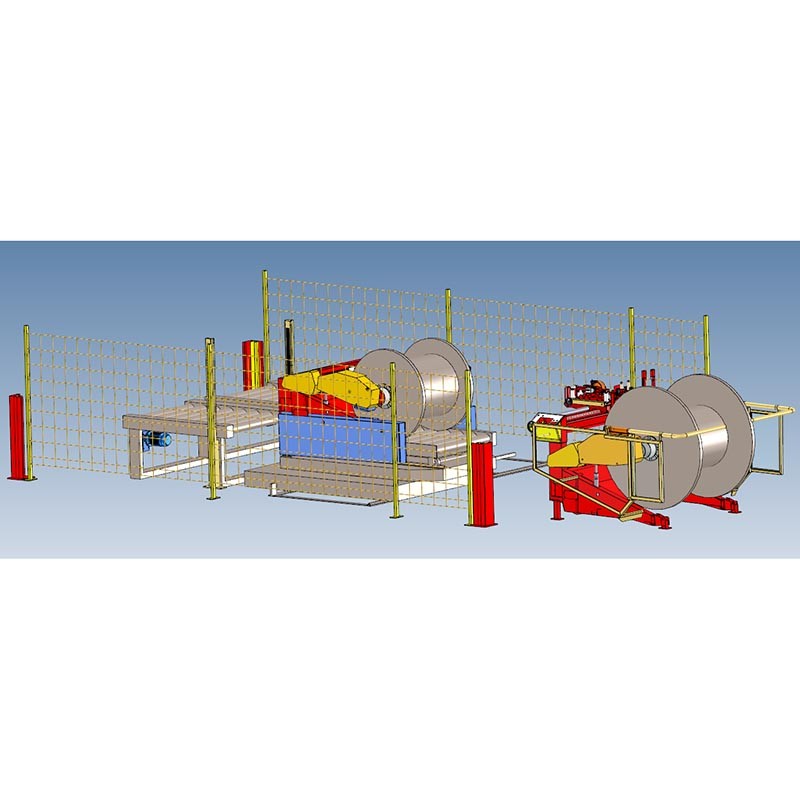

АВТОМАТИЧЕСКИЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР AUTOMAT200-16/30-BA1

  1. АВТОМАТИЧЕСКИЙ РАЗМАТЫВАТЕЛЬ (Поз. [1] в технической карте): диаметр бобин от Ø600 мм до Ø1600 мм, ширина бобин от 310 мм до 1150 мм тянущее устройство с регулируемым автоматическим гидравлическим натяжением мин. 15 кг, макс. 100 кг
  2. АВТОМАТИЧЕСКИЙ НАМАТЫВАТЕЛЬ (Поз. [2] в технической карте): диаметр бобин от Ø600 мм до Ø1600 мм, ширина бобин от 310 мм до 1150 мм, мощность двигателей наматывания 11 кВт
  3. Автоматическая послойная намотка с ЛАЗЕРНЫМИ щупами выравнивания (Поз. [12] в технической карте)
  4. Автоматическое измерение диаметра кабеля (Поз. [3A] в технической карте)
  5. Узел измерения с автоматическим открытием и закрытием горизонтальных и вертикальных направляющих роликов кабеля, для кабеля мин. Ø4 мм макс.Ø60 мм, допуск ±0,5% (Поз. [3] в технической карте)
  6. Автоматическая настройка данных бобины
  7. Автоматическое регулирование натяжения в зависимости от диаметра кабеля с гидравлическим тормозом натяжения НА РАЗМАТЫВАТЕЛЕ, чувствительность натяжения мин. 15 кг, макс. 100 кг (Поз. [5B] в технической карте)
  8. Головка намотки мотков, встроенная в кронштейн, с ручным зацеплением кабеля, убирающееся устройство для намотки мотков с ручным открытием лучей сдерживания мотка, Ø1000 мм ширина 90÷200 мм внутренняя сердцевина 320 мм фиксированная (возможность 520 мм фиксированная) (Поз. [6B] в технической карте)
  9. Головка наматывания для маленьких бобин мин. Ø100 мм макс. Ø500 мм (Поз. [4] в технической карте)
  10. Автоматические трехступенчатые рольганги с передней загрузкой (Поз. [7] в технической карте)
  11. Лазерный барьер для автоматического обнаружения размера отверстия бобины (Поз. [13] в технической карте)
  12. Предохранительные барьеры по всему периметру машин (Поз. [11] в технической карте)
  13. Аппаратные возможности для телепомощи (Поз. [9] в технической карте)
  14. Портативный гвоздезабиватель с накопителем для гвоздей L=50 мм

КРАТКИЕ ХАРАКТЕРИСТИКИ И РУЧНЫЕ ОБРАБОТКИ

  • Максимальная скорость 200 м/мин
  • Автоматическое натяжение в зависимости от диаметра кабеля от 15 кг до 100 кг
  • ручное открытие и закрытие измерительных роликов
  • В ручном режиме зацепление кабеля на устройстве для намотки мотков
  • В ручном режиме обвязка мотка под 120°
  • В ручном режиме открытие лучей сдерживания устройства для намотки мотков для извлечения мотка
  • В ручном режиме операция переноса конца кабеля с бобины разматывателя на бобину наматывателя.

Техническая карта

Высота установки (мм) 2500 mm
Ширина установки (мм) 4750 mm
Длина установки (мм) 10800 mm
Масса порожней установки (кг) 3500 kg
Бобины - Грузоподъемность макс. (кг) 3000 kg
Суммарная мощность (кВт) 22 KW
Мощность эксплуатации (кВт) 11 KW
Мин./макс. число оборотов (об/мин на бобине) 0-130 giri/min
Скорость  макс. (м/мин) 0-200 m/min
Макс. момент наматывания (Н/м) 820 N/m
Допуск измерения (±%) ±0,5%
Наматыватель - Макс. диаметр бобин (мм) 1600 mm
Наматыватель - Макс. ширина бобин (мм) 1130 mm
Наматыватель - Мин. диаметр бобин (мм) 600 mm
Наматыватель - Мин. ширина бобин (мм) 300 mm
Устройство для намотки мотков на кронштейне - Макс. диаметр мотков (мм) 890 mm
Устройство для намотки мотков на кронштейне - Мин. диаметр сердцевины (мм) 320 mm
Устройство для намотки мотков на кронштейне - Макс. ширина мотков (мм) 200 mm
Устройство для намотки мотков на кронштейне - Мин. ширина мотков (мм) 100 mm
Разматыватель - Макс. диаметр бобин (мм) 1600 mm
Разматыватель - Макс. ширина бобин (мм) 1130 mm
Разматыватель - Мин. диаметр бобин (мм) 600 mm
Разматыватель - Мин. ширина бобин (мм) 300 mm

Комплектующие включены

Zoom

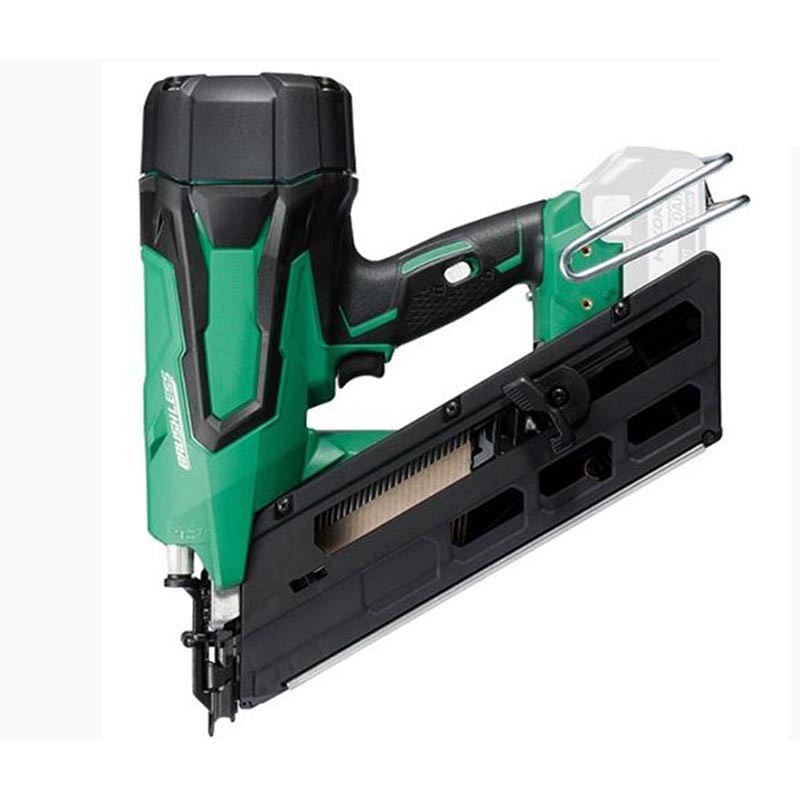

Арт. CHIOD50-BAT

Гвоздезабиватель с аккумулятором

ДЕТАЛИ
Zoom
Арт. PZA300-15/80-S-AUT

Автоматические зажимы для разматывателя

ДЕТАЛИ
Zoom

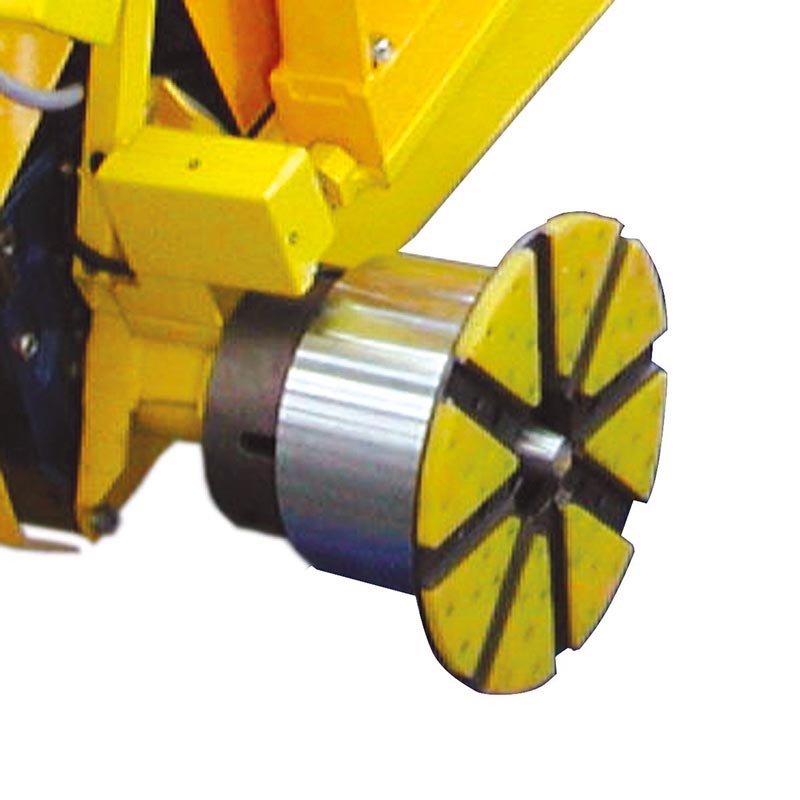

Арт. PZA300-15/80-A-AUT

Автоматические зажимы для наматывателя

ДЕТАЛИ
Zoom

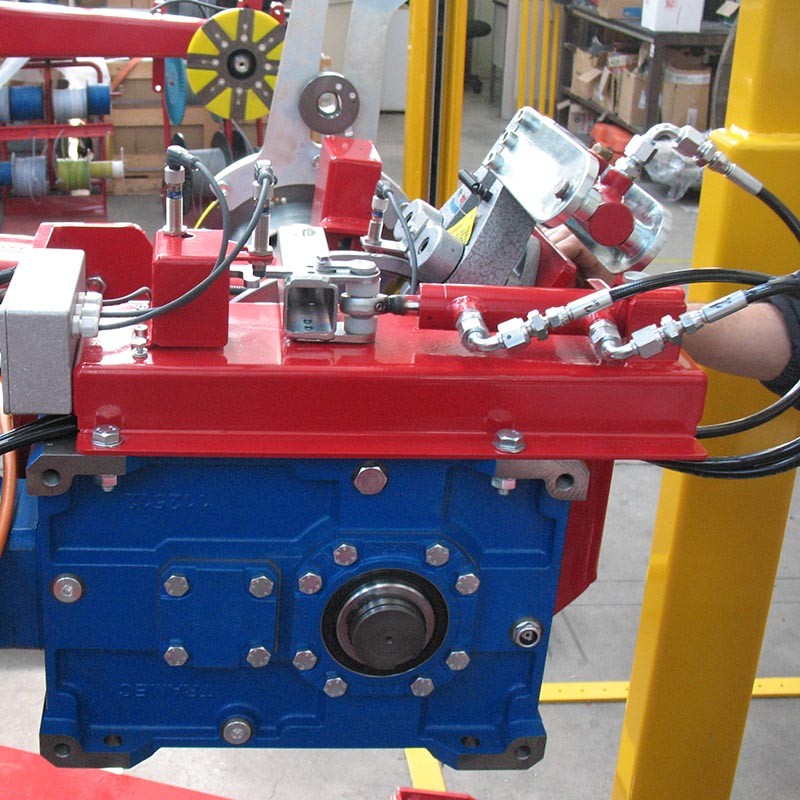

Арт. T-FR-OL

Гидравлическое натяжение

ДЕТАЛИ
Zoom

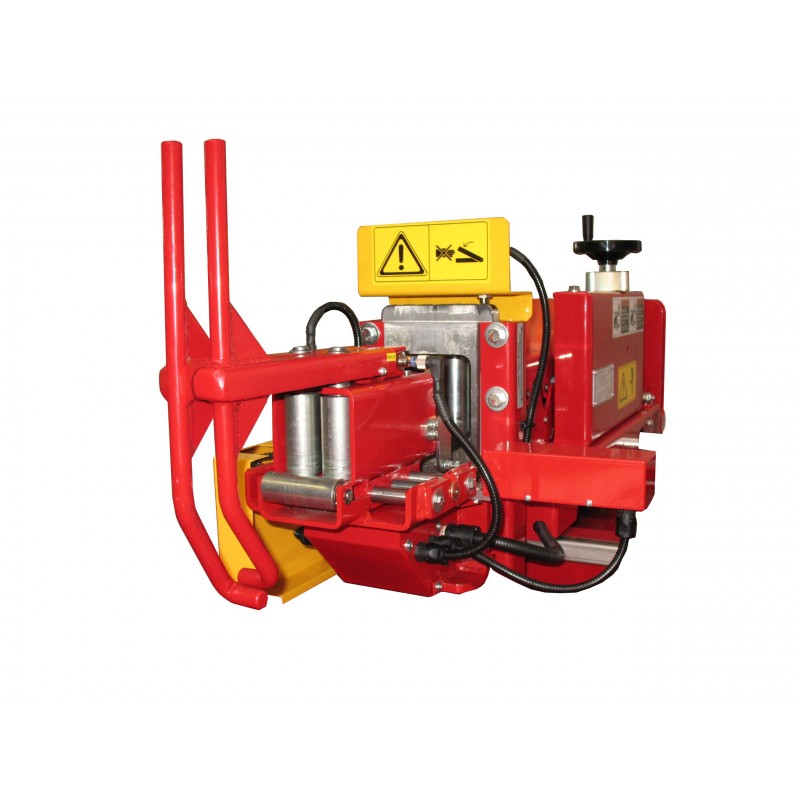

Арт. STRAT-PLC-16

Автоматическая послойная намотка c ЛАЗЕРНЫМ контролем

ДЕТАЛИ
Zoom

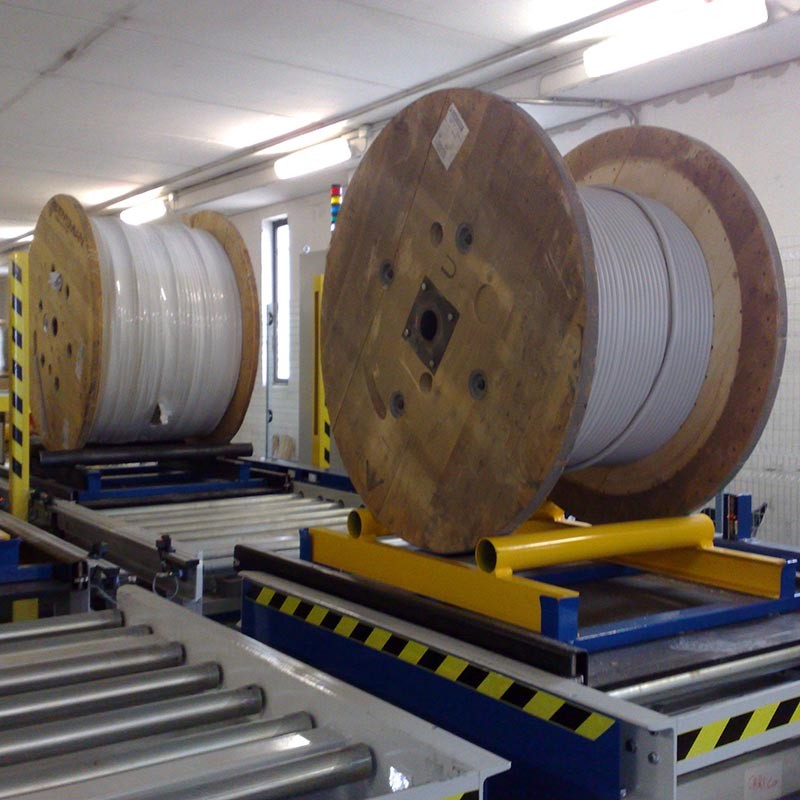

Арт. RULCAR-1-16

Автоматические рольганги перемещения поддонов

ДЕТАЛИ
BARRIERA LASER PER LETTURA AUTOMATICA FORO
Zoom

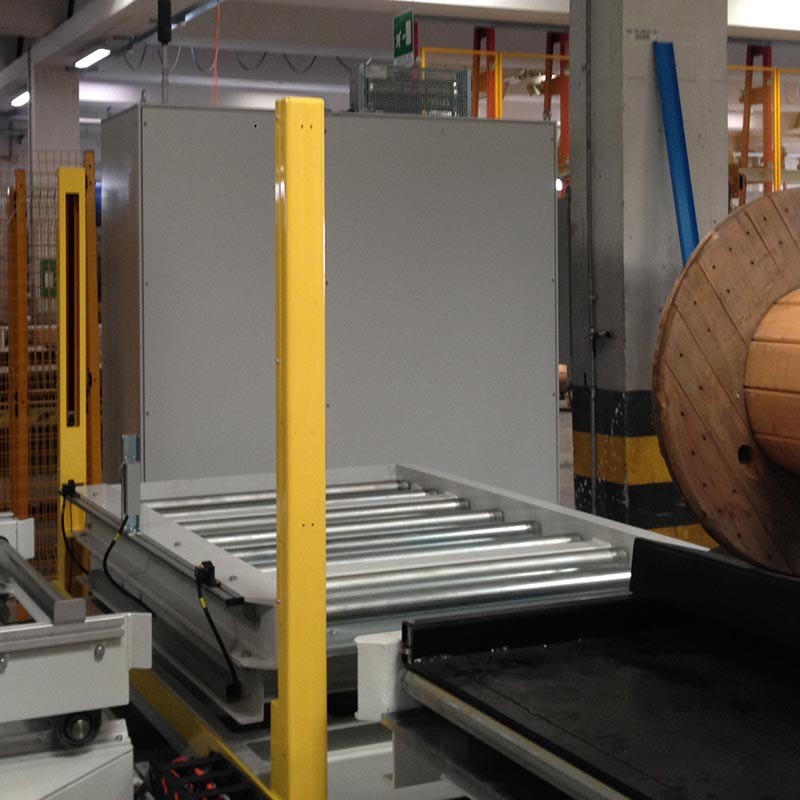

Арт. BA-LASER-AUT

Лазерный барьер для автоматического обнаружения отверстия бобины

ДЕТАЛИ
Zoom

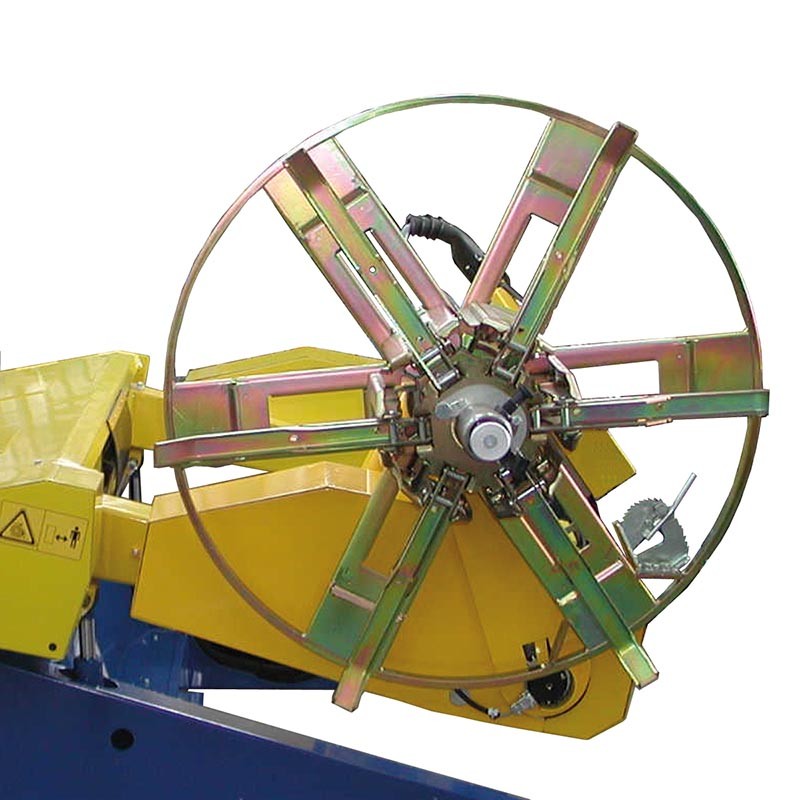

Арт. OE-15-B-R-10-INC

Головка намотки мотков, встроенная в кронштейн

ДЕТАЛИ
Zoom

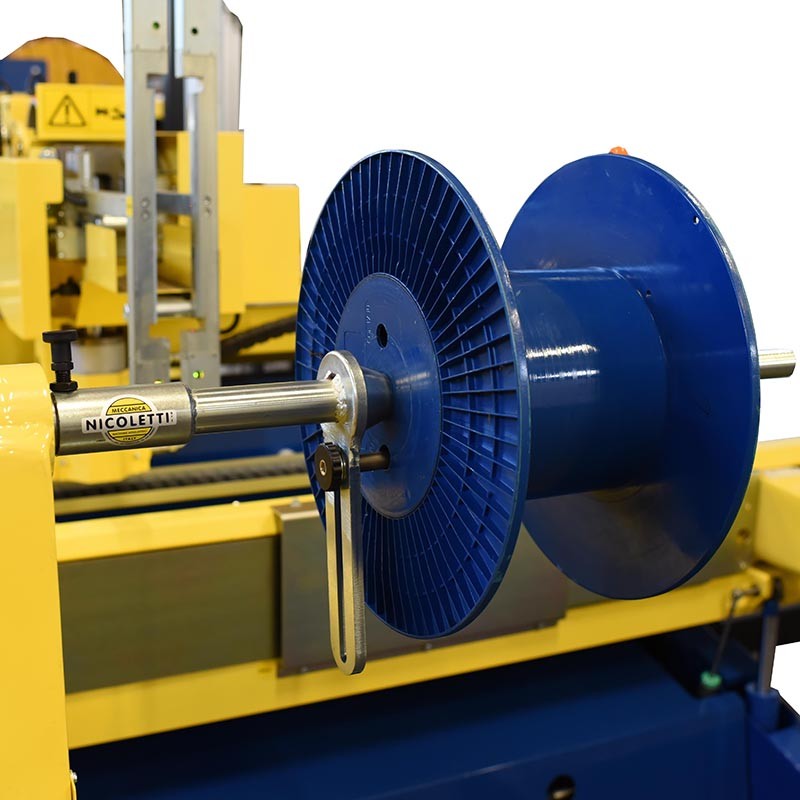

Арт. BP-10-50-AUT

Ось для бобин Ø макс. 500 мм Ø мин. 100 мм

ДЕТАЛИ
