LINAP-60/26-AP ALTE PRESTAZIONI - TEMPO CICLO MEDIO ( CARICO-SCARICO-PRELIEVO 300m) 15 MIN

LINAP-60/26-AP
Zoom

LINAP-60/26-AP

Modifica scelta di prestazione >
Guarda video

Caratteristiche

STAZIONE DI AVVOLGIMENTO SVOLGIMENTO SEMIAUTOMATICA SU POSTAZIONE FISSA LINAP-60/26-AP

  1. Svolgitore mobile su rotaia e movimentazione automatica con cremagliera.
  2. Software di interfacciamento funzioni automatiche ciclo di lavorazione tra avvolgitore e svolgitore.
  3. Tesatura automatica con freno oleodinamico in funzione del diametro del cavo
  4. Lettura automatica foro bobina e pinzatura automatica bobina
  5. Velocità di serie: 0-130 giri/min
  6. Coppia massima 1380Nm
  7. Portata 6000 kg
  8. Tensione di alimentazione 380 Volt (da confermare in fase d’ordine)
  9. Ingombri: Lunghezza 13600 mm Larghezza 4600 mm
  10. Area perimetrale protetta da barriere fisse e laser a norma CE
  11. Fune per aggancio e traino cavo su avvolgitore.
  12. Prestazione orientativa +50% rispetto ad avvolgitoe e svolgitore separati
  13. L'impianto è in grado di eseguire il ciclo di avvolgimento in automatico senza senza la presenza di un operatore.

AREA SVOLGIMENTO COMPOSTA DA:

CD-40/BM2/SE1/BI

  1. Svolgi bobine a BRACCI MOBILI INDIPENDENTI - portata 6000 kg - Ø max 2600mm Ø min 600mm – Larghezza max 1480mm
  2. Bracci indipendenti con azionamento separato in apertura ed in chiusura, per facilitare la pinzatura delle bobine non centrate con lo svolgitore.
  3. Azionamento bracci motorizzato
  4. Pinze automatiche complete di barra di trascinamento (utilizzare la barra di trascinamento solo in caso di slittamento delle pinze sulla bobina).
  5. Sollevamento elettroidraulico
  6. Spostamento in automatico svolgitore con ruote su rotaia e movimentazione con cremagliera
  7. Martinetti automatici di stazionamento anteriori elettroidraulici.
  8. Svolgimento per aggancio cavo su avvolgitore e recupero spezzone cavo a fine operazione.
  9. Radio comando per gestione operazioni di aggancio e recupero del cavo.
  10. Sistema di tesatura oleodinamico, con software per la gestione in automatico della tensione in funzione del diametro del cavo.
  11. Movimentazione tramite cremagliera
  12. Sistema di scorrimento dello svolgitore su rotaie fissate al pavimento.
  13. Culla per posizionamento bobina
  14. Rilevatore elettronico automatico quota foro bobina che permette la pinzatura della bobina completamente in automatico (Software di gestione incluso).

AREA AVVOLGIMENTO COMPOSTA DA:

CD-40/M3/BM2/SE-1/TC-1-100/OA10Q100-OM/PLC

  1. Avvolgi bobine a BRACCI MOBILI - portata 6000 kg - Ø max 2600mm Ø min 600mm – Larghezza max 1480mm
  2. Macchina completamente gestita da PLC Schneider di grande affidabilità.
  3. Sollevamento elettroidraulico
  4. Pinze automatiche complete di barra di trascinamento (utilizzare la barra di trascinamento solo in caso di slittamento delle pinze sulla bobina).
  5. Doppia motorizzazione avvolgitore costituita da due motori completi di gruppo di riduzione installatiti un sul braccio destro ed uno sul braccio sinistro.
  6. Potenza motori avvolgimento 5,5 KW cad. 2P 2800 giri/min (5,5 KW x 2 = 11 KW totali)
  7. Rapporto di riduzione 1:40
  8. Staffe di fissaggio al pavimento.
  9. Possibilità di utilizzo dell avvolgitore completamente in manuale escludendo il PLC di bordo, in caso di avaria del sistema automatico.
  10. Controllo numerico della stratificazione del cavo, il sistema è munito di due tastatori frontali che recuperano i ritardi in fase di inversione o anomalie della stratificazione, accelerando o decelerando lo stratificatore in funzione che la stratificazione sia in ritardo od in anticipo.
  11. Contametri omologato in sede Meccanica Nicoletti srl per cavi diametro 5-100 mm Tolleranza per cavi diametro 10-80 mm ±0,5% (cavi tondi rivestiti in PVC)
  12. Rampa di accelerazione programmata in funzione del diametro del cavo con mantenimento automatico della velocità programmata (velocità costante), questa funzione permette di evitare continue correzioni dovute all’incremento del diametro del nocciolo della bobina durante l’avvolgimento.
  13. Conteggio della misurazione del cavo elettronica tramite encoder e visualizzazione della stessa sul display comandi.
  14. Rampa di decelerazione programmata ed automatica, con qualsiasi condizione di inerzia, fino a velocità zero per evitare brusche frenate a fine misura con assoluta precisione (evita il superamento della misura)
  15. Controllo mancanza cavo e massima trazione con conseguente fermo macchina, questa funzione rende il sistema assolutamente sicuro ed in grado di funzionare senza operatore.
  16. Possibilità di interrompere il funzionamento della macchina in qualsiasi momento tramite pulsante di emergenza e di riprendere dal punto dell’interruzione tramite disinserimento del pulsante di emergenza.
  17. Logiche di funzionamento molto semplici ed intuitive.
  18. Predisposizione per interfacciare il PLC con V.S. gestionale per lo scarico automatico della misura prelevata e gestione delle liste di lavoro.

Scheda tecnica

Larghezza impianto (mm) 4600 mm
Lunghezza impianto (mm) 13600 mm
Bobine - Portata max (kg) 6000 kg
Potenza totale (KW) 20 KW
Potenza di utilizzo (KW) 14 KW
Numero min/max di giri (giri/min alla bobina) 0-100
Velocità lineare max (m/min) 0-100 m/min
Coppia max avvolgimento (N/m) 1380 Nm
Tolleranza sulla misura (±%) ±0,5%
Avvolgitore - Diametro max bobine (mm) 2600 mm
Avvolgitore - Larghezza max bobine (mm) 1450 mm
Avvolgitore - Apertura max bracci 1540 mm
Avvolgitore - Diametro min bobine (mm) 600 mm
Avvolgitore - Larghezza min bobine (mm) 400 mm
Svolgitore - Diametro max bobine (mm) 2600 mm
Svolgitore - Larghezza max bobine (mm) 1450 mm
Svolgitore - Apertura max bracci 1540 mm
Svolgitore - Diametro min bobine (mm) 600 mm
Svolgitore - Larghezza min bobine (mm) 400 mm

Accessori inclusi

PZA 300- LINAP - AVVOLGITORE
Zoom
Art. PZA300-22/40/130-A-LINAP

Pinze automatiche avvolgitore

DETTAGLI
Art. PZA300-22/40/130-S-LINAP
Zoom
Art. PZA300-22/40/130-S-LINAP

Pinze automatiche svolgitore

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. ER-CA/AF-LINAP

Movimentazione svolgitore con cremagliera

DETTAGLI
GRUPPO DI STRATIFICAZIONE AUTOMATICA PLC - LINAP
Zoom
Art. STRAT-PLC-LINAP

Stratificazione AUTOMATICA gestita da PLC

DETTAGLI
CONTAMETRI CON OMOLOGAZIONE INTERNA
Zoom
Art. OA/10Q100/OM-LINAP

Misuratore di precisione

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. MA-LINAP

Misurazione automatica diametro del cavo

DETTAGLI
Zoom
Art. PLC-CD-LINAP

Personal computer per applicazioni industriali

DETTAGLI
Art. QCOM-LINAP
Zoom
Art. QCOM-LINAP

Quadro comandi LINAP

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. SW-INT-LINAP

Software interfacciamento

DETTAGLI
AVVOLGITORE CON DOPPIA MOTORIZZAZIONE - LINAP (VERSIONE BASE CON SINGOLA MOTORIZZAZIONE)
Zoom
Art. DOPP-MOT-LINAP

Doppia motorizzazione

DETTAGLI
AVVOLGITORE BRACCI AUTOCENTRANTI
Zoom
Art. BM2-LINAP

Avvolgitore bracci autocentranti

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. BI-40-LINAP

Svolgitore bracci indipendenti

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. TC-1-100-LINAP

Cesoia per cavi Ø max 100mm

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. SE-ST-SV-LINAP

Sollevamento e staffaggi elettoridraulici

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

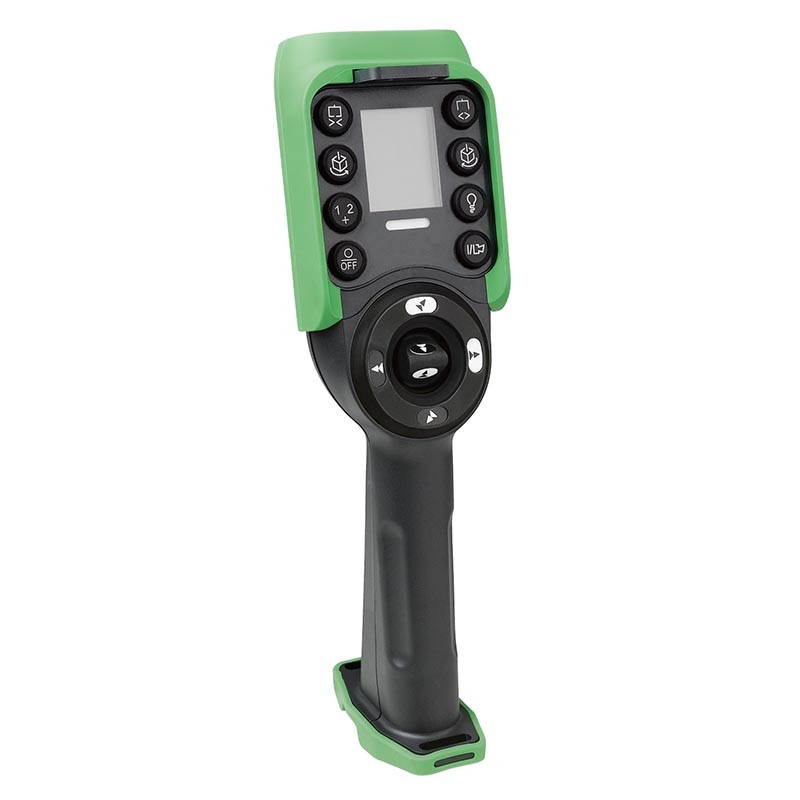

Art. RADIO COMANDO-LINAP

Gestione del cavo nell'impianto

DETTAGLI
Zoom
Art. RIL-QUOTA FORO-LINAP

Barriera laser rilevazione automatica quota foro

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. FR-350-OL-LINAP

Sistema automatico di tesatura oleodinamico

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. RC-LINAP

Recupero cavo a fine svolgimento

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. CU-SVO

Culla appoggio bobina svolgitore

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. RIAL-CU-SVO

Rialzo culla svolgitore

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. RIAL-CU-AVV

Rialzo culla avvolgitore

DETTAGLI
PROTEZIONI A NORMA CE PER LINAP
Zoom
Art. PROT-CE-LINAP

Protezioni a norma CE

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. TELEA-ET-LINAP

Assistenza da remoto via Ethernet

DETTAGLI
Zoom
Art FUN-TRA

Fune aggancio cavo

DETTAGLI
Chiedi preventivo

Accessori su richiesta

Zoom
Art. KIT-WI-LINAP

Kit trasmissione dati wireless

AGGIUNGI
DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. OA-10Q-100/OM/MID-LINAP

Misuratore di precisione con visualizzatore elettronico

OMOLOGAZIONE EUROPEA MID

AGGIUNGI
DETTAGLI
MATASSATORE SUL BRACCIO - LINAP
Zoom
Art. OE-22/40-B-R-10-LINAP

Matassatore sul braccio

AGGIUNGI
DETTAGLI
