LINAP-100/30-BA BASE - TEMPO CICLO MEDIO ( CARICO-SCARICO-PRELIEVO 300m) 24 MIN

LINAP-100/30-BA
Zoom

LINAP-100/30-BA

Modifica scelta di prestazione >
Guarda video

Caratteristiche

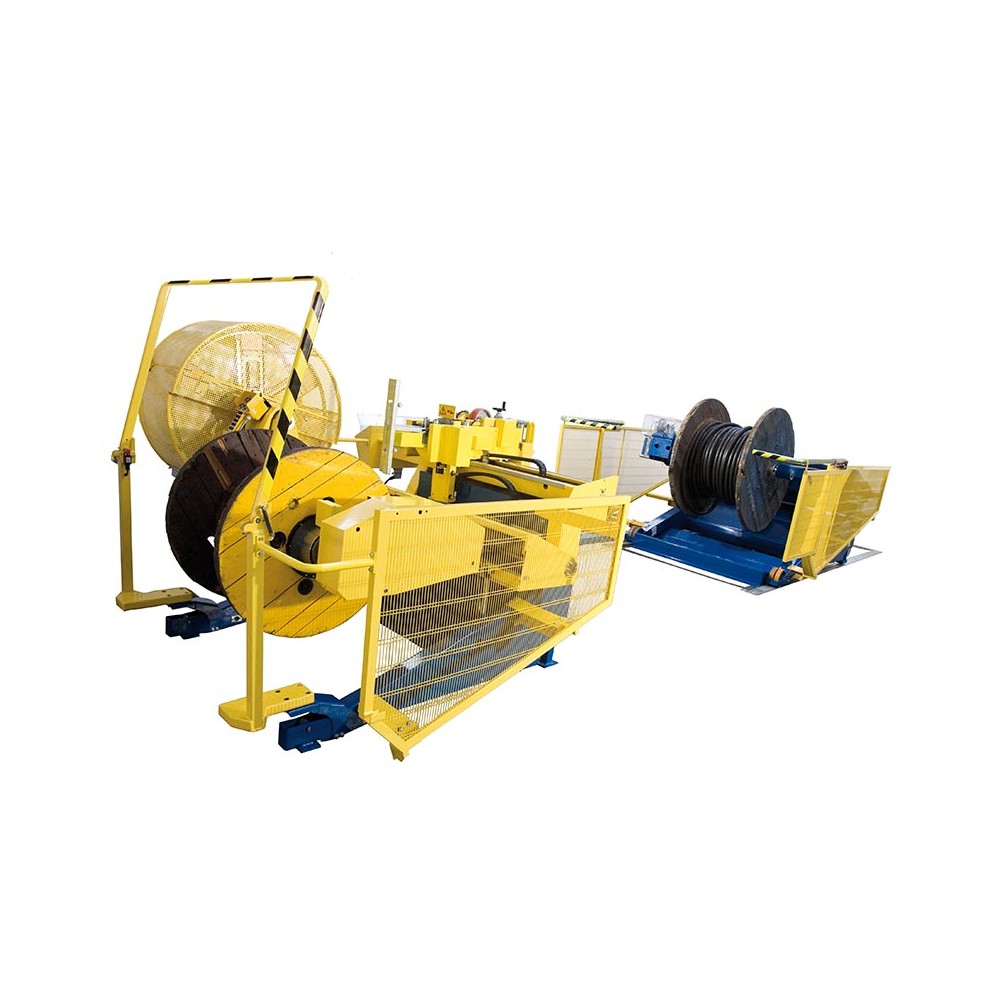

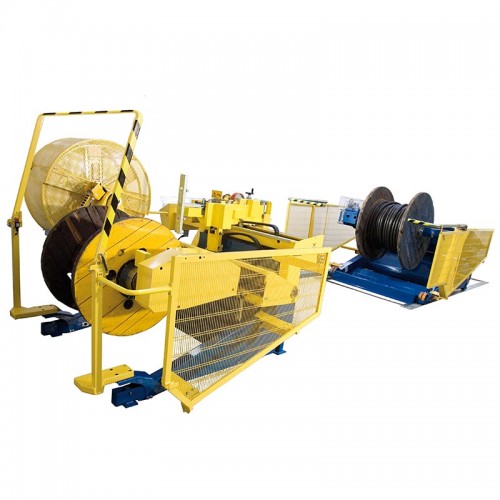

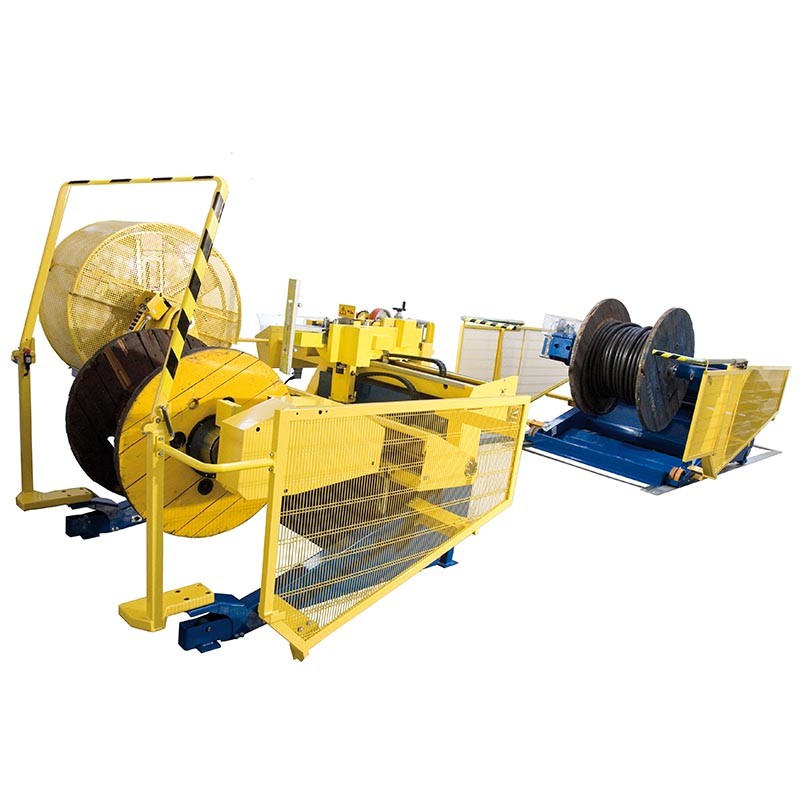

STAZIONE DI AVVOLGIMENTO SVOLGIMENTO SEMIAUTOMATICA SU POSTAZIONE FISSA LINAP-100/30-BA

  1. Svolgitore mobile su rotaia
  2. Tesatura con freno manuale
  3. Velocità di serie: 0-80 giri/min
  4. Coppia massima 2760Nm
  5. Portata 10000 kg
  6. Tensione di alimentazione 380 Volt (da confermare in fase d’ordine)
  7. Ingombri: Lunghezza 13600 mm Larghezza 5500 mm
  8. Area perimetrale protetta da barriere fisse e laser a norma CE
  9. Fune per aggancio e traino cavo su avvolgitore.
  10. Prestazione orientativa +20% rispetto ad avvolgitore e svolgitore separati
  11. L'impianto è in grado di eseguire il ciclo di avvolgimento in automatico senza senza la presenza di un operatore.

AREA SVOLGIMENTO COMPOSTA DA:

CD-100/BM2/SE1/BI

  1. Svolgi bobine a BRACCI MOBILI INDIPENDENTI - portata 10000 kg - Ø max 3000mm Ø min 800mm – Larghezza max 2000mm
  2. Bracci indipendenti con azionamento separato in apertura ed in chiusura, per facilitare la pinzatura delle bobine non centrate con lo svolgitore.
  3. Azionamento bracci motorizzato
  4. Sollevamento elettroidraulico
  5. Sistema di scorrimento dello svolgitore su rotaie fissate al pavimento.
  6. Spostamento con pulsantiera mobile tramite ruote su rotaia
  7. Movimentazione con ruota tramite a motoriduttore
  8. Martinetti automatici di stazionamento anteriori elettroidraulici.
  9. Gruppo motoriduttore per svolgimento per aggancio cavo su avvolgitore e recupero spezzone cavo a fine operazione.
  10. Pulsantiera mobile per gestione operazioni di aggancio e recupero del cavo.
  11. Sistema di tesatura con freno a regolazione manuale.
  12. Culla per posizionamento bobina

AREA AVVOLGIMENTO COMPOSTA DA:

CD-100/M3/BM2/SE-1/TC-1-100/OA10Q100-OM/PLC

  1. Avvolgi bobine a BRACCI MOBILI - portata 1000 kg - Ø max 3000mm Ø min 800mm – Larghezza max 2000mm
  2. Sollevamento elettroidraulico
  3. Singola motorizzazione avvolgimento costituita da un motoriduttore.
  4. Potenza motore avvolgimento 5,5 KW 4P 1400 giri/min - Rapporto di riduzione 1:40
  5. Staffe di fissaggio al pavimento.
  6. Inserimento del diametro del cavo tramite tastierino su quadro comandi.
  7. Stratificazione automatica tramite sistema proporzionale, il sistema è munito di due tastatori frontali di perpendicolarità che recuperano i ritardi in fase di inversione o anomalie della stratificazione, accelerando o decelerando lo stratificatore in funzione che la stratificazione sia in ritardo od in anticipo. I tastatori correggono inoltre eventuali errori di passo dovuti all'errata misura o inserimento del diametro del cavo.
  8. Contametri omologato in sede Meccanica Nicoletti srl per cavi diametro min 5mm max 100 mm Tolleranza per cavi diametro min 10 mm max 80 mm ±0,5% (cavi tondi rivestiti in PVC)
  9. Rampa di accelerazione programmata in funzione del diametro del cavo con mantenimento automatico della velocità programmata (velocità costante), questa funzione permette di evitare continue correzioni dovute all’incremento del diametro del nocciolo della bobina durante l’avvolgimento e lavorare con la macchina in automatico.
  10. Conteggio della misurazione del cavo elettronica tramite encoder e visualizzazione della stessa sul display comandi.
  11. Rampa di decelerazione programmata in automatico, con qualsiasi condizione di inerzia, fino a velocità zero per evitare brusche frenate a fine misura con assoluta precisione (evita il superamento della misura).
  12. Controllo mancanza cavo e massima trazione con conseguente fermo macchina, questa funzione rende il sistema assolutamente sicuro ed in grado di funzionare senza operatore.
  13. Possibilità di interrompere il funzionamento della macchina in qualsiasi momento tramite pulsante di emergenza e di riprendere dal punto dell’interruzione tramite disinserimento del pulsante di emergenza.
  14. Logiche di funzionamento molto semplici ed intuitive.

Scheda tecnica

Larghezza impianto (mm) 5500 mm
Lunghezza impianto (mm) 13600 mm
Bobine - Portata max (kg) 10000 kg
Potenza totale (KW) 12 KW
Potenza di utilizzo (KW) 5 KW
Numero min/max di giri (giri/min alla bobina) 0-80
Velocità lineare max (m/min) 0-80 m/min
Coppia max avvolgimento (N/m) 2760 N/m
Tolleranza sulla misura (±%) ±0,5%
Avvolgitore - Diametro max bobine (mm) 3000 mm
Avvolgitore - Larghezza max bobine (mm) 2000 mm
Avvolgitore - Diametro min bobine (mm) 800 mm
Avvolgitore - Larghezza min bobine (mm) 400 mm
Svolgitore - Diametro max bobine (mm) 3000 mm
Svolgitore - Larghezza max bobine (mm) 2000 mm
Svolgitore - Diametro min bobine (mm) 600 mm
Svolgitore - Larghezza min bobine (mm) 400 mm

Accessori inclusi

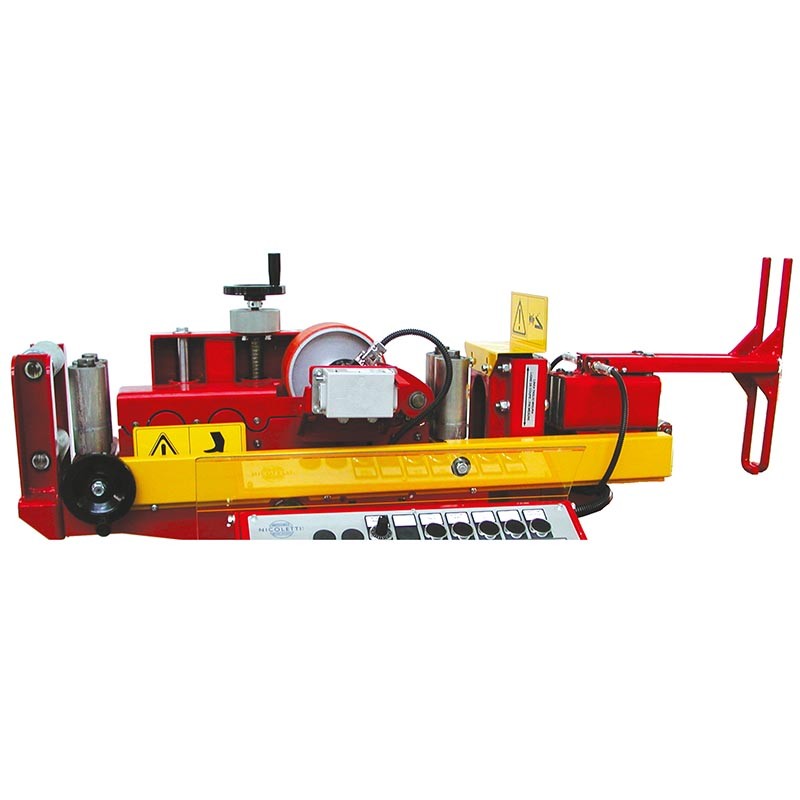

GRUPPO DI STRATIFICAZIONE AUTOMATICA PROPORZIONALE - LINAP
Zoom
Art. SP-08-01-LINAP

Stratificazione AUTOMATICA proporzionale

DETTAGLI
CONTAMETRI CON OMOLOGAZIONE INTERNA
Zoom

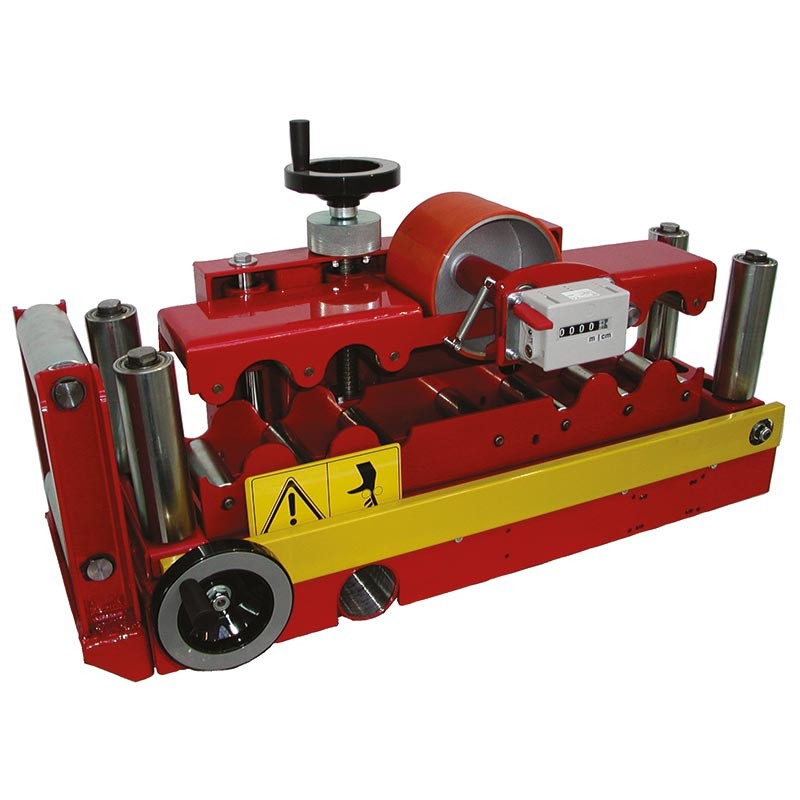

Art. OA/10Q100/OM-LINAP

Misuratore di precisione

DETTAGLI
Art. QCOM-LINAP
Zoom

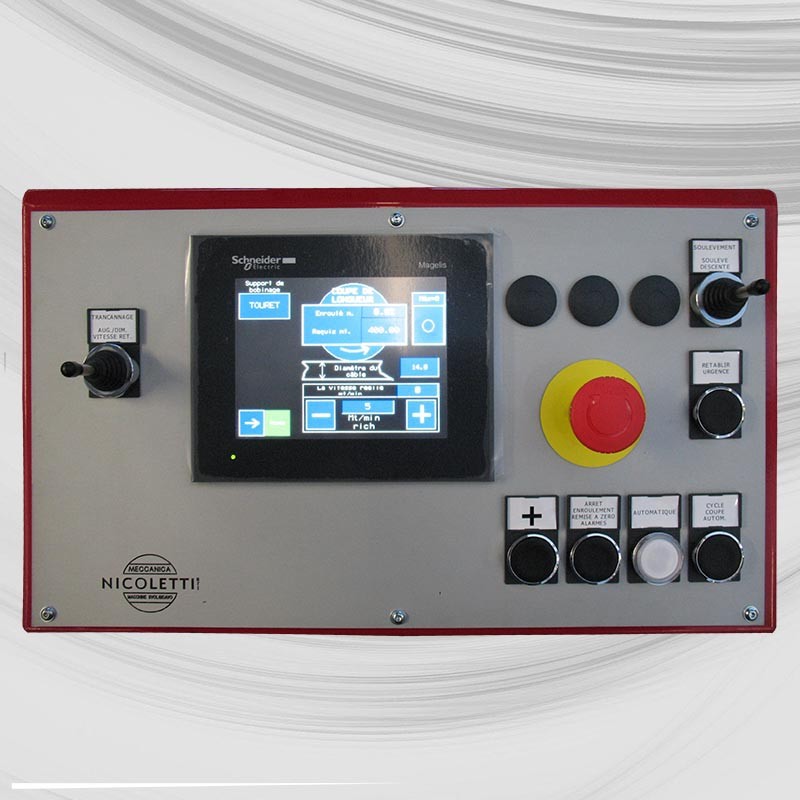

Art. QCOM-LINAP

Quadro comandi LINAP

DETTAGLI

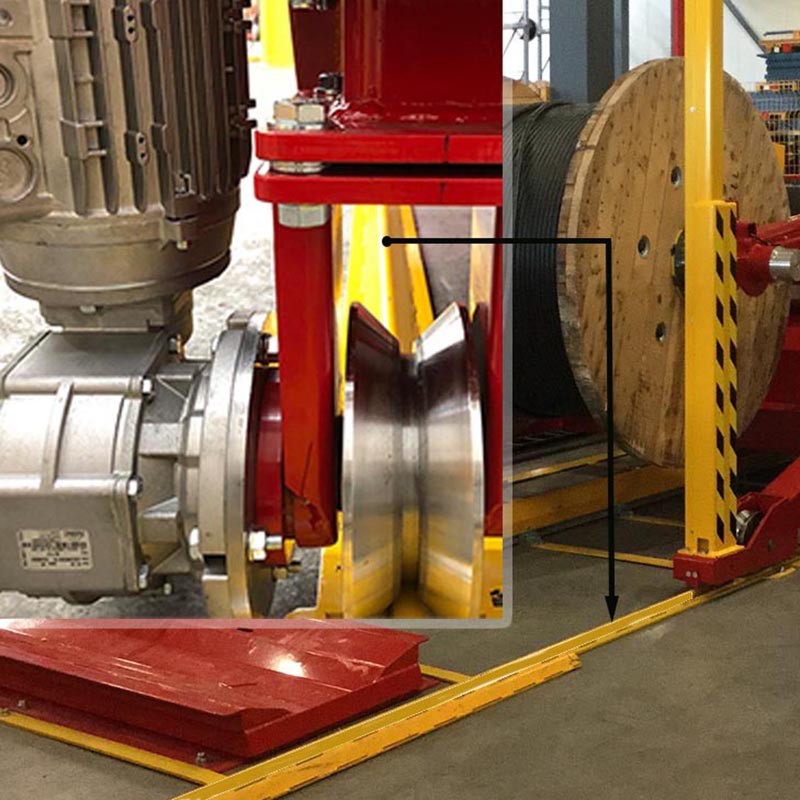

MOVIMENTAZIONE CON RUOTA MOTORIZZATA
Zoom
Art. ER-CA/MR

Movimentazione con ruota motorizzata

DETTAGLI

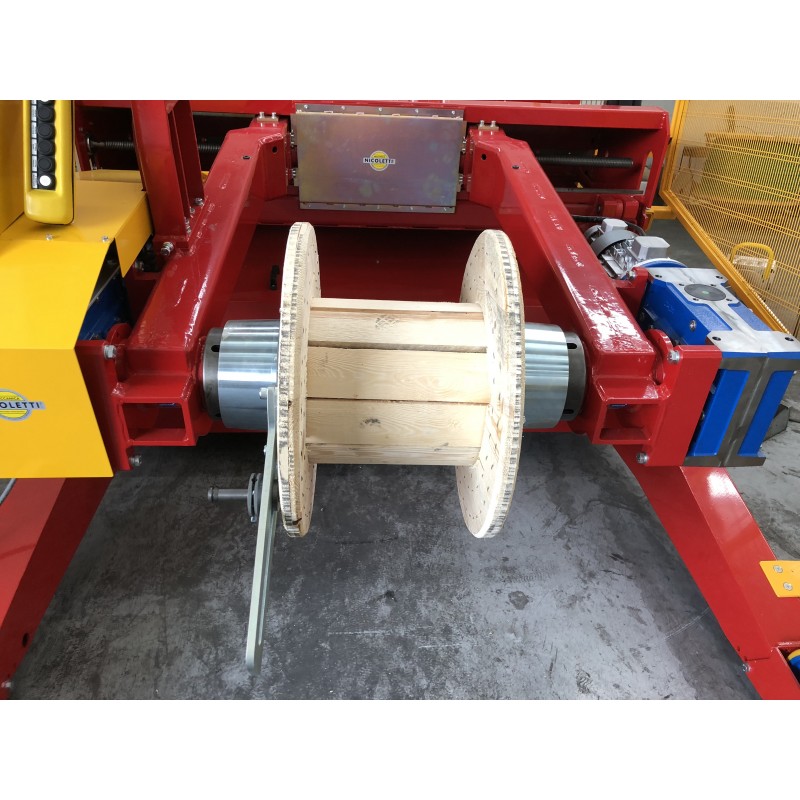

AVVOLGITORE BRACCI AUTOCENTRANTI
Zoom
Art. BM2-LINAP

Avvolgitore bracci autocentranti

DETTAGLI
Zoom

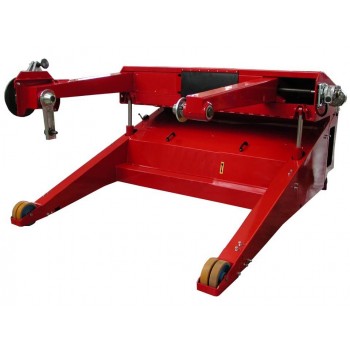

Art. BI-100-LINAP

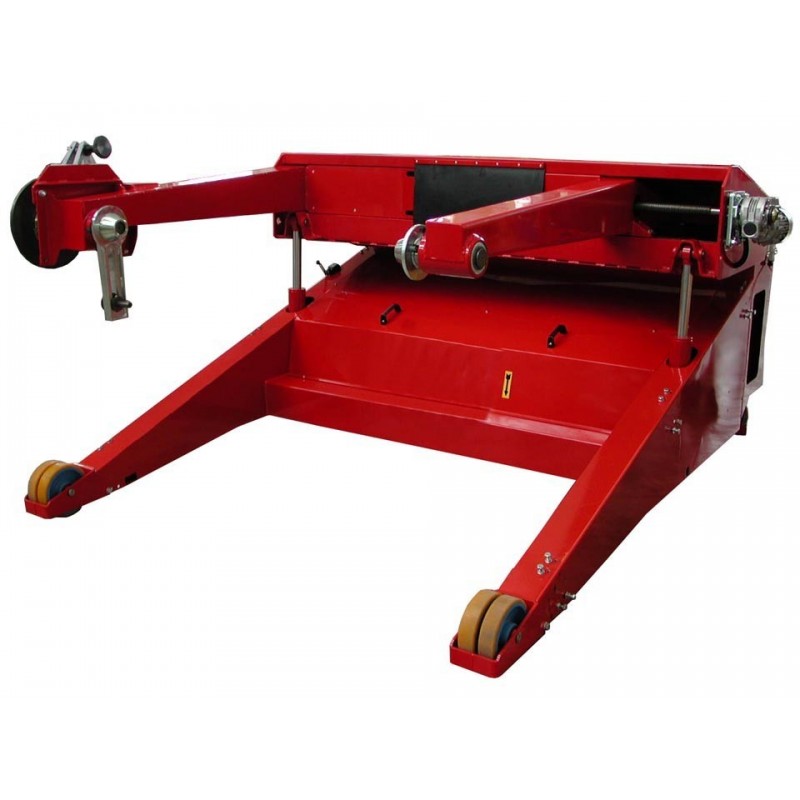

Bracci indipendenti

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

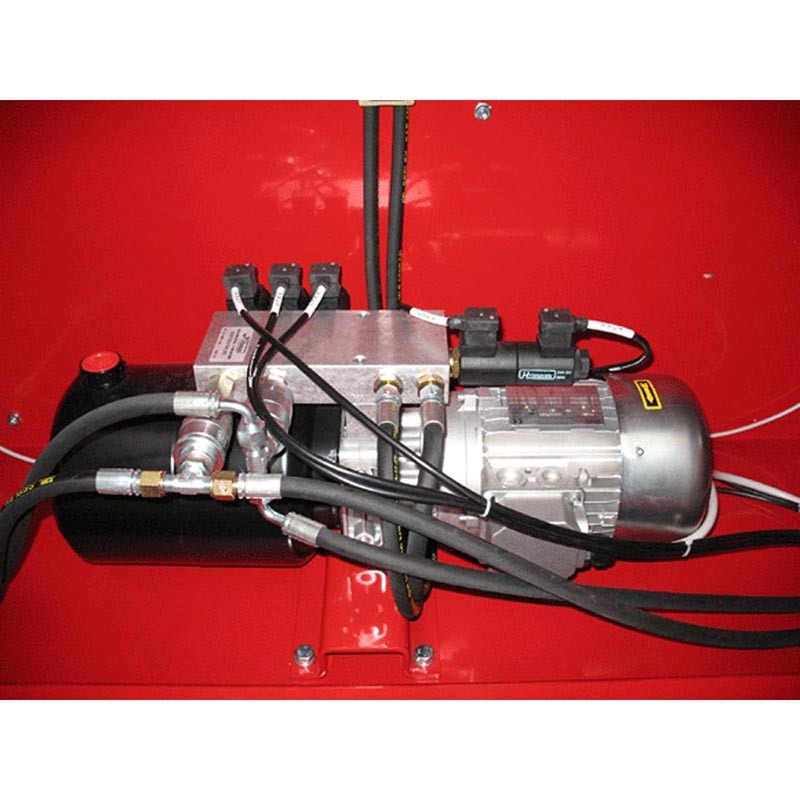

Art. SE-ST-SV-LINAP

Sollevamento e staffaggi elettoridraulici

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

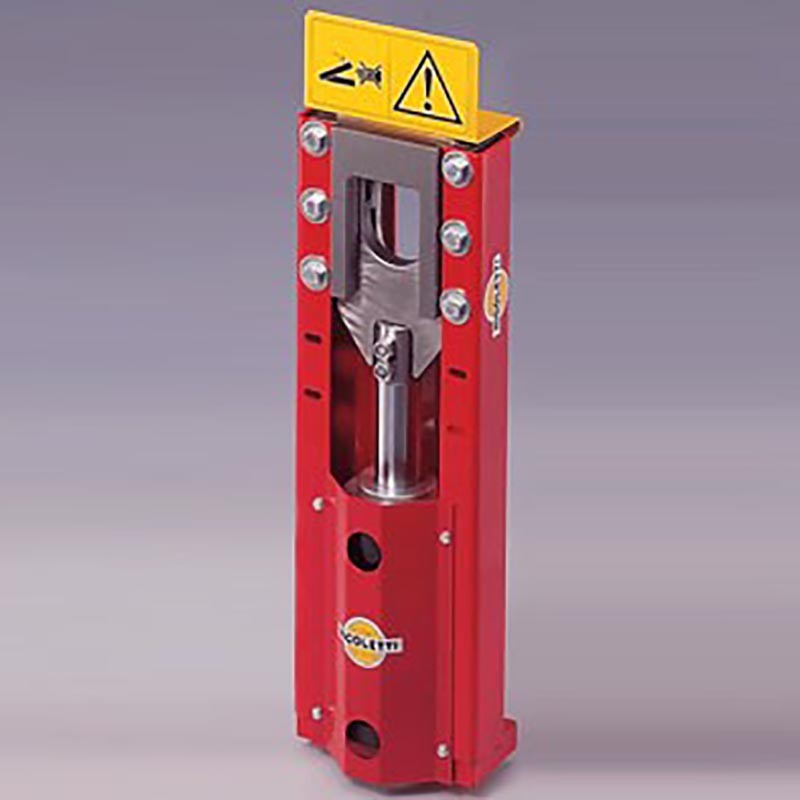

Art. TC-1-100-LINAP

Cesoia per cavi Ø max 100mm

DETTAGLI

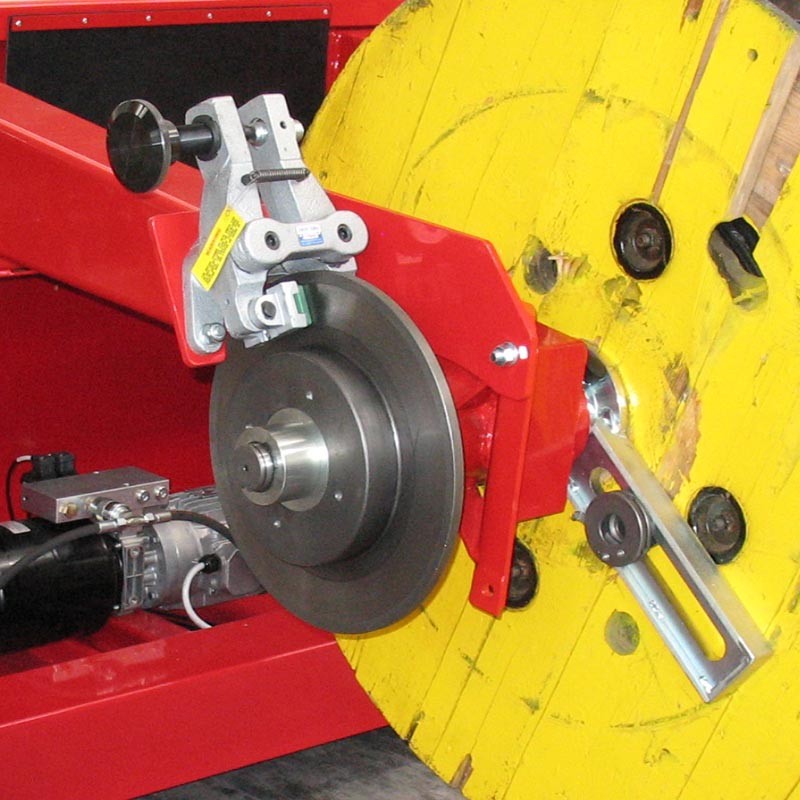

FRENO DI TESATURA MANUALE
Zoom
Art. FM-1-350-LINAP

Freno manuale per tesatura

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

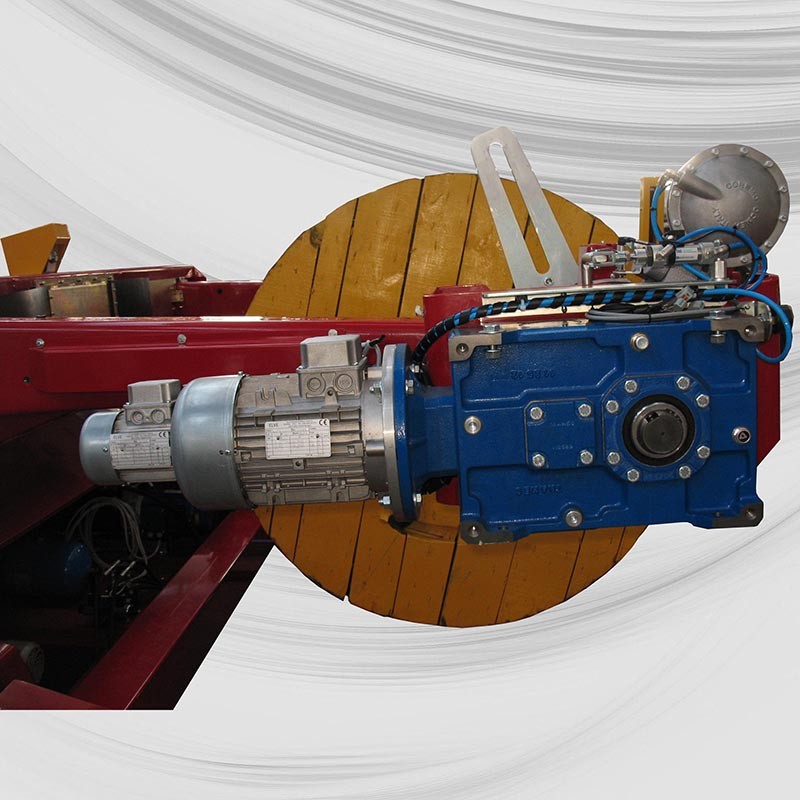

Art. RC-LINAP

Recupero cavo a fine svolgimento

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

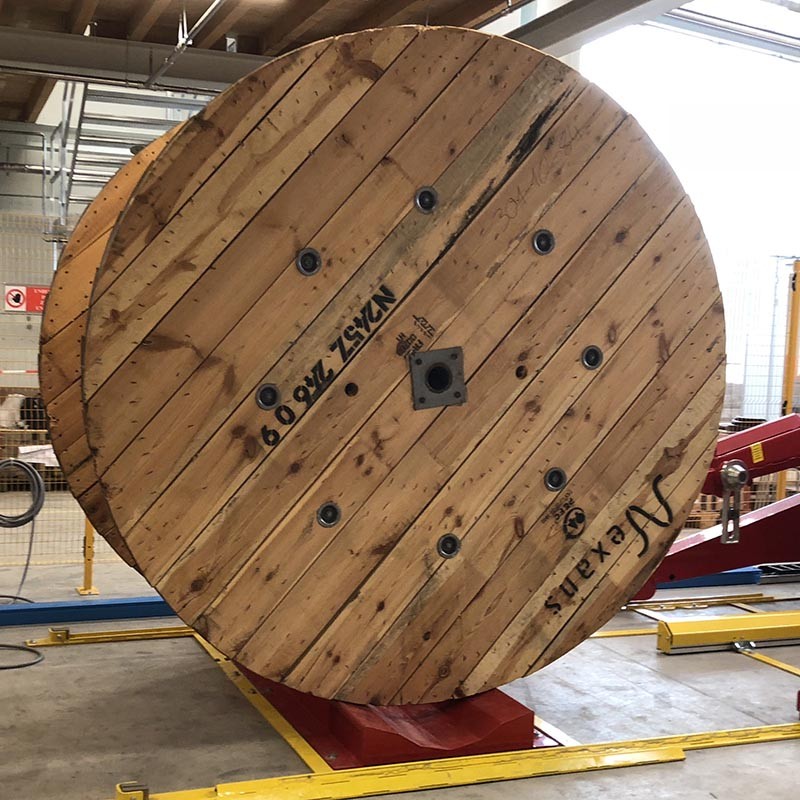

Art. CU-SVO

Culla appoggio bobina svolgitore

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. RIAL-CU-AVV

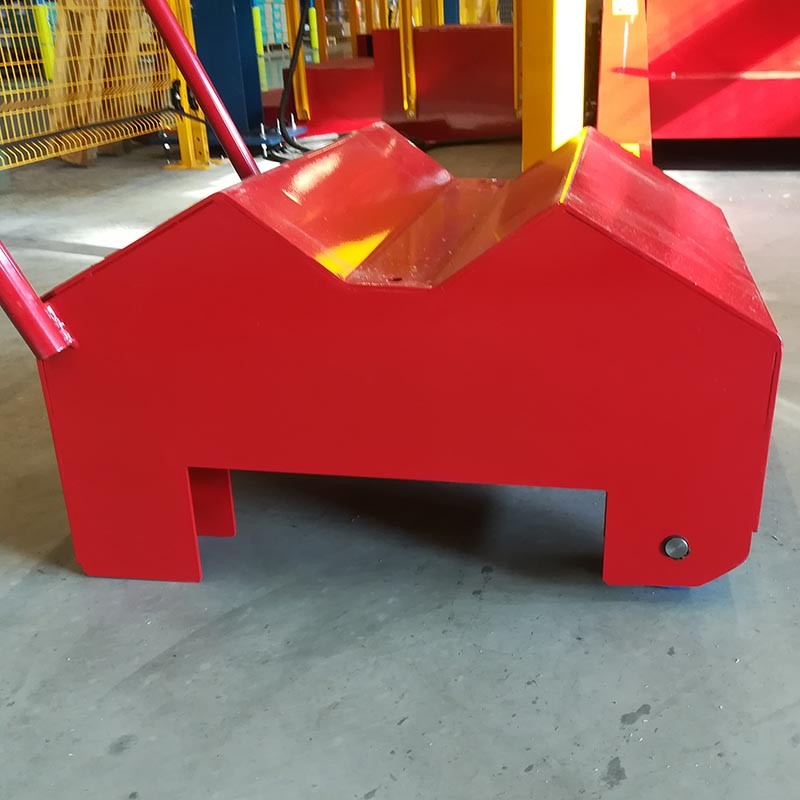

Rialzo culla avvolgitore

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

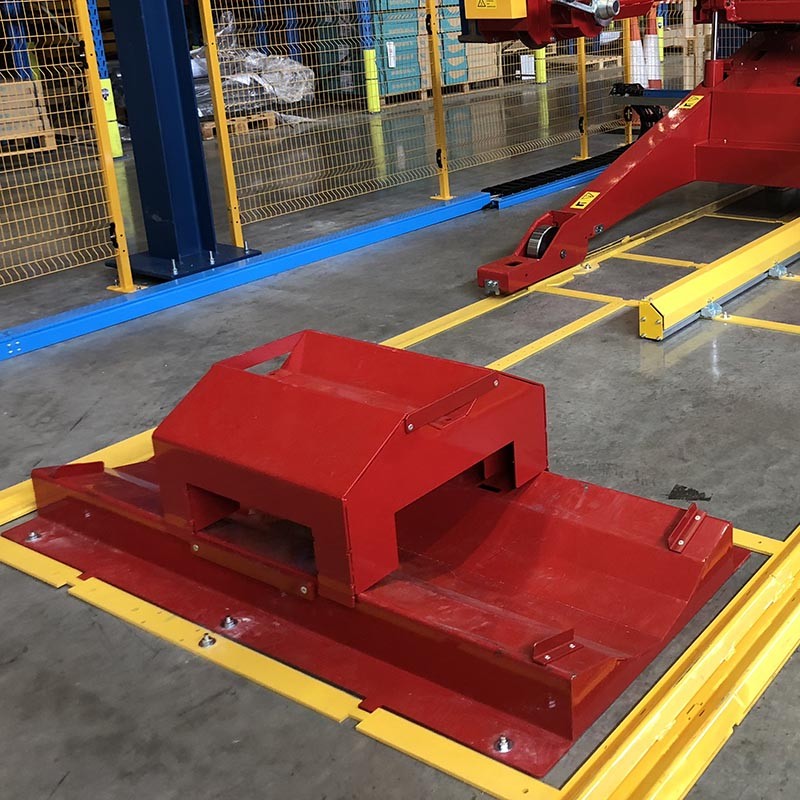

Art. RIAL-CU-SVO

Rialzo culla svolgitore

DETTAGLI

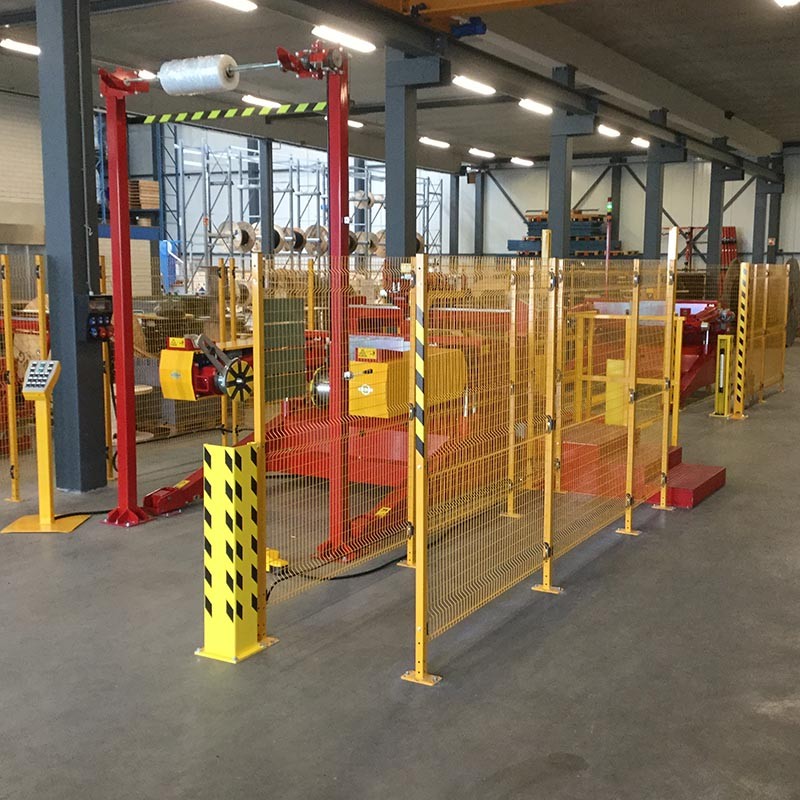

PROTEZIONI A NORMA CE PER LINAP
Zoom
Art. PROT-CE-LINAP

Protezioni a norma CE

DETTAGLI
Zoom
Art FUN-TRA

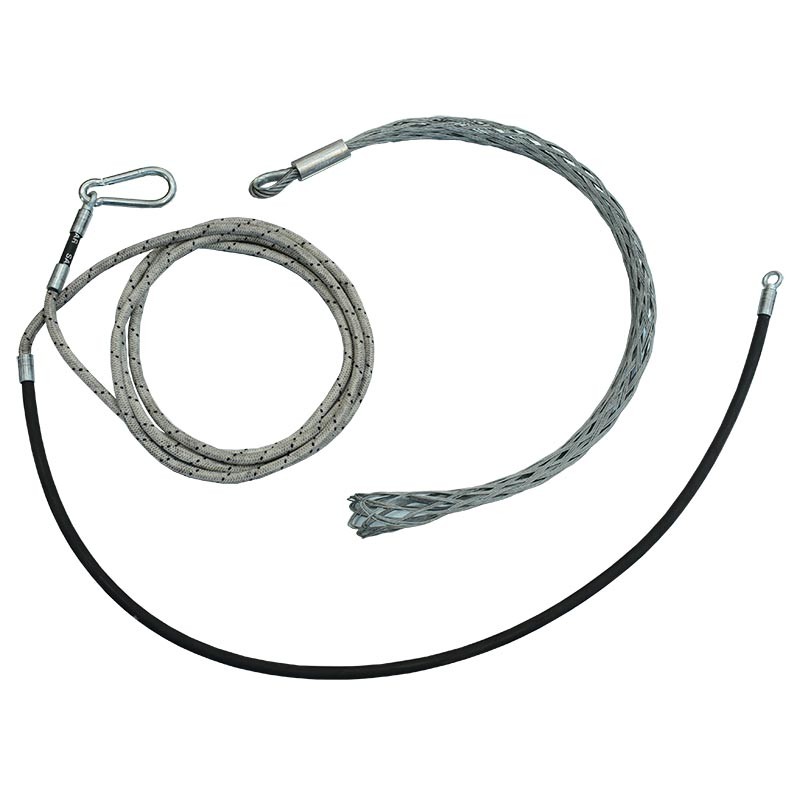

Fune aggancio cavo

DETTAGLI
Chiedi preventivo

Accessori su richiesta

Zoom
Art. KIT-WI-LINAP

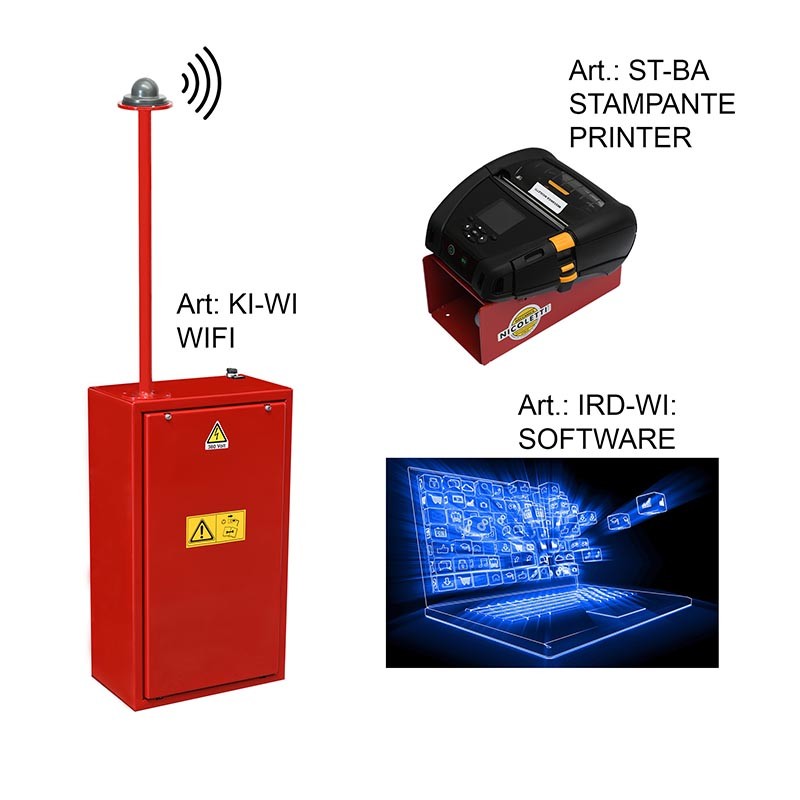

Kit trasmissione dati wireless

AGGIUNGI
DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

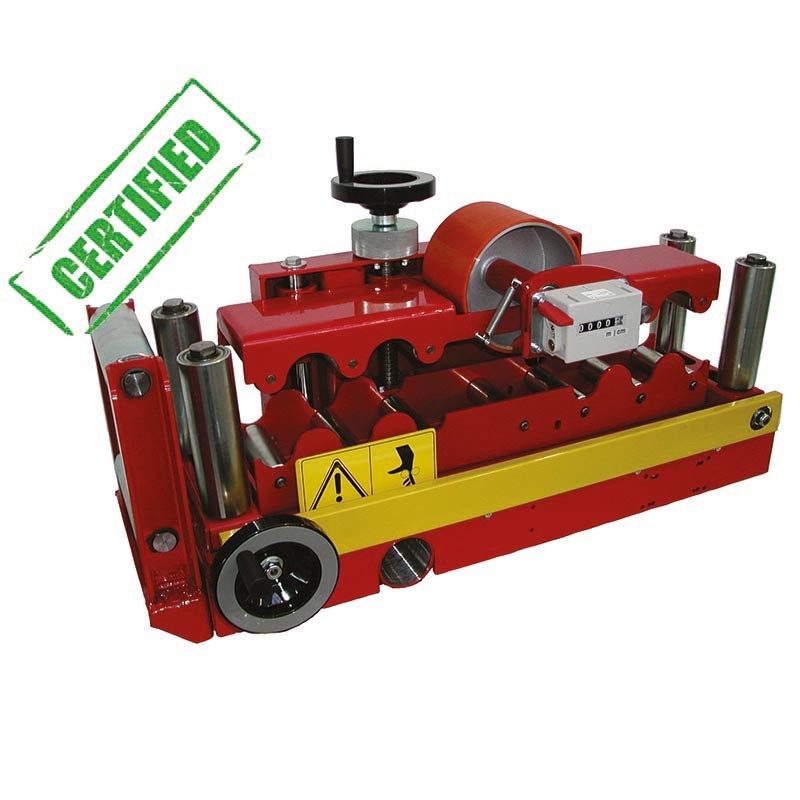

Art. OA-10Q-100/OM/MID-LINAP

Misuratore di precisione con visualizzatore elettronico

OMOLOGAZIONE EUROPEA MID

AGGIUNGI
DETTAGLI

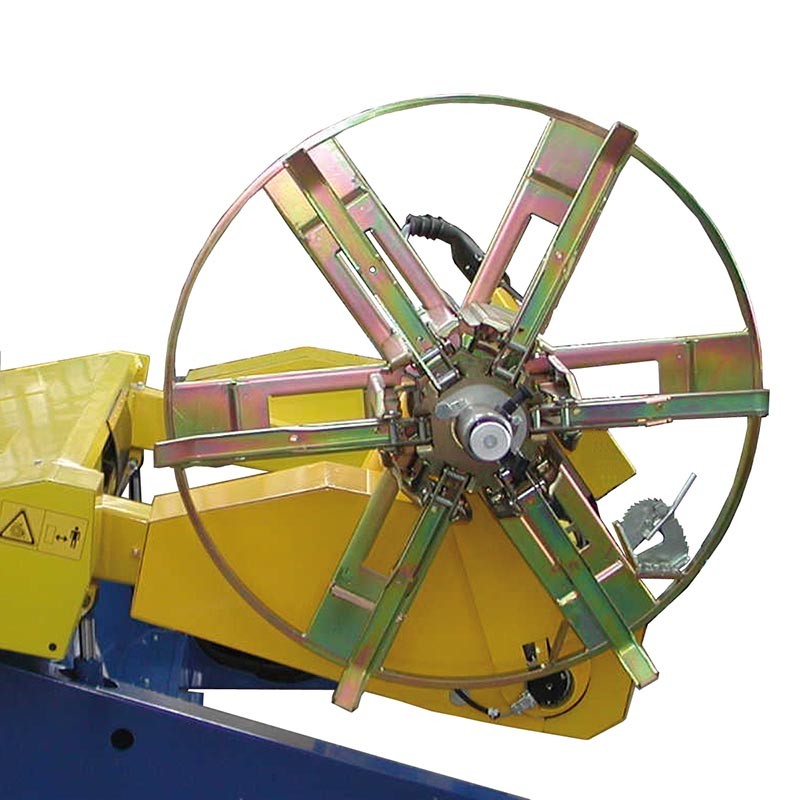

MATASSATORE SUL BRACCIO - LINAP
Zoom
Art. OE-100-B-R-10-LINAP

Matassatore sul braccio

AGGIUNGI
DETTAGLI
