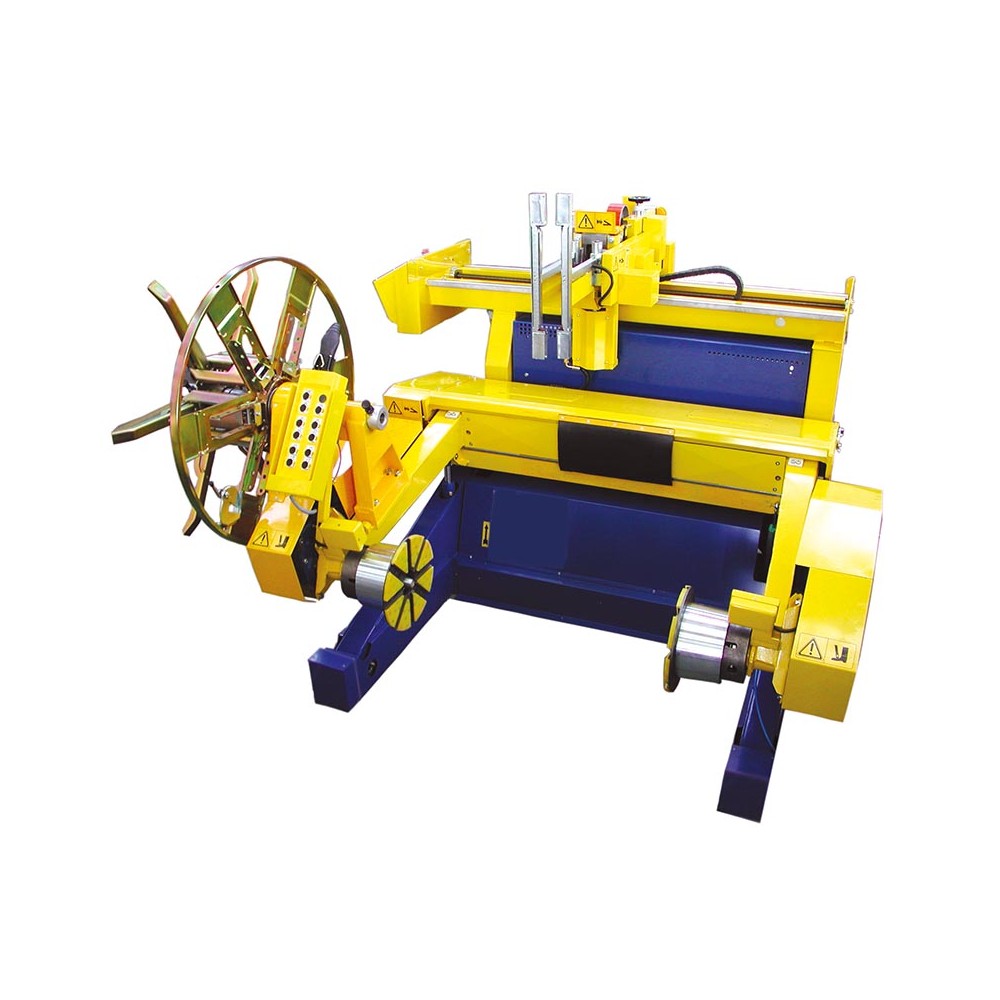

AVOMAT-16 ALTE PRESTAZIONI - Oltre 150 operazioni medie giornaliere orientative compatibilmente con svolgitore

AVOMAT-16
Zoom

AVOMAT16

Modifica scelta di prestazione >

Caratteristiche

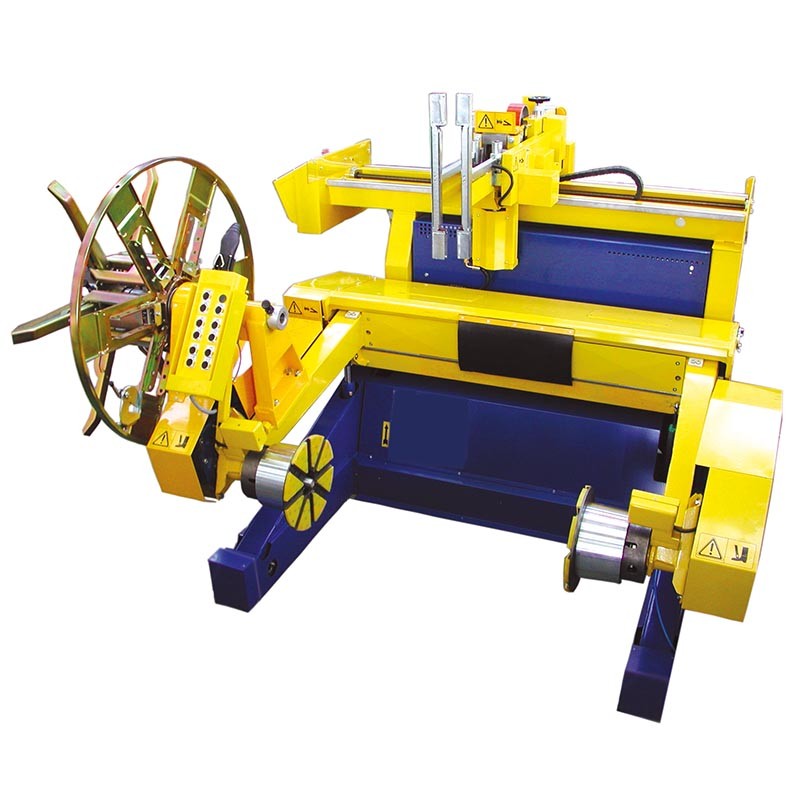

CENTRO DI LAVORO AUTOMATICO AUVOMAT16

  1. AVVVOLGITORE AUTOMATICO - portata 3000 kg -  diametro bobine da Ø600mm a Ø1600mm, larghezza bobine da 310mm a 1150mm.
  2. Potenza motori avvolgimento 5,5 KW cad. 2P 2800 giri/min (5,5 KW x 2 = 11KW)
  3. Macchina completamente gestita da PLC Schneider di grande affidabilità.
  4. Controllo numerico della stratificazione del cavo, il sistema è munito di due tastatori frontali LASER che recuperano i ritardi in fase di inversione o anomalie della stratificazione, accelerando o decelerando lo stratificatore in funzione che la stratificazione sia in ritardo od in anticipo.
  5. Conteggio della misurazione del cavo elettronica tramite encoder e visualizzazione della stessa sul display comandi.
  6. Misurazione automatica del diametro cavo
  7. Gruppo misura con apertura e chiusura automatica rulli guida cavo orizzontali e verticali, per cavo min Ø5mm max Ø60mm, tolleranza ±0,5%
  8. Controllo mancanza cavo e massima trazione con conseguente fermo macchina, questa funzione rende il sistema assolutamente sicuro ed in grado di funzionare senza operatore.
  9. Rampa di accelerazione programmata in funzione del diametro del cavo con mantenimento automatico della velocità programmata (velocità costante), questa funzione permette di evitare continue correzioni dovute all’incremento del diametro del nocciolo della bobina durante l’avvolgimento.
  10. Pinze automatiche con doppia motorizzazione per il trascinamento delle bobine.
  11. Testata di matassatura integrata nel braccio, con aggancio cavo manuale, matassatore retrattile con apertura manuale delle razze di contenimento matassa, Ø1000mm larghezza 90÷200mm nocciolo interno 320mmm fisso (possibilità 520mm fisso)
  12. Impostazioni dati bobina in automatico
  13. Staffe di fissaggio a pavimento (possibilità di prevedere ruote)
  14. Testata di avvolgimento per piccole bobine min Ø100m max Ø500mm
  15. Predisposizione PLC per gestione interfaccia impianto con Vs CED
  16. Predisposizione Hardware per teleassistenza
  17. Chiodatrice portatile a batteria per chiodi L=50mm

Scheda tecnica

Altezza macchina (mm) 1700 mm
Larghezza macchina (mm) 2500 mm
Lunghezza macchina (mm) 2900 mm
Bobine - Portata max (kg) 3000 kg
Potenza totale (KW) 13 KW
Potenza di utilizzo (KW) 11 KW
Numero min/max di giri (giri/min alla bobina) 0-240
Velocità lineare max (m/min) 0-500 m/min
Coppia max avvolgimento (N/m) 890 Nm
Tolleranza sulla misura (±%) ±0,5 %
Avvolgitore - Diametro max bobine (mm) 1600 mm
Avvolgitore - Larghezza max bobine (mm) 1204 mm
Avvolgitore - Diametro min bobine (mm) 100 mm
Avvolgitore - Larghezza min bobine (mm) 300 mm
Matassatore su braccio - Diametro max matasse (mm) 890 mm
Matassatore su braccio - Diametro max nocciolo (mm) 520 mm
Matassatore su braccio - Diametro min nocciolo (mm) 320 mm
Matassatore su braccio - Larghezza max matasse (mm) 200 mm
Matassatore su braccio - Larghezza min matasse (mm) 90 mm

Accessori inclusi

Zoom
Art. PZA300-15/80-S-AUT

Pinze automatiche per svolgitore

DETTAGLI
Zoom
Art. OA/10Q60/OM

Contametri OMOLOGATO

DETTAGLI
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

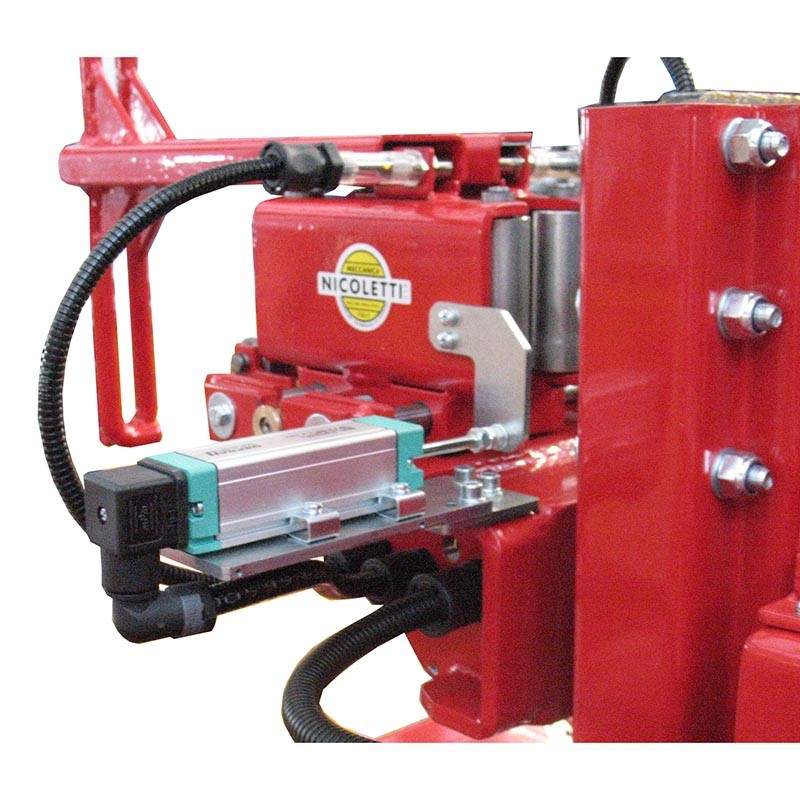

Art. MA-AVOM

Misurazione automatica diametro del cavo

DETTAGLI
Zoom
Art. STRAT-LASER-16

Stratificazione automatica con controllo LASER

DETTAGLI
Zoom
Art. PLC-CD-AVOM

Personal computer per applicazioni industriali

DETTAGLI
Zoom

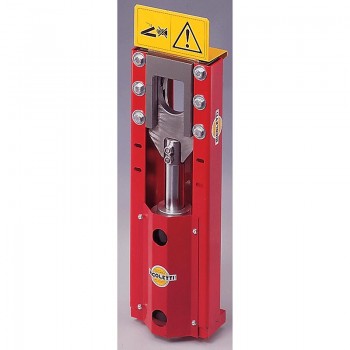

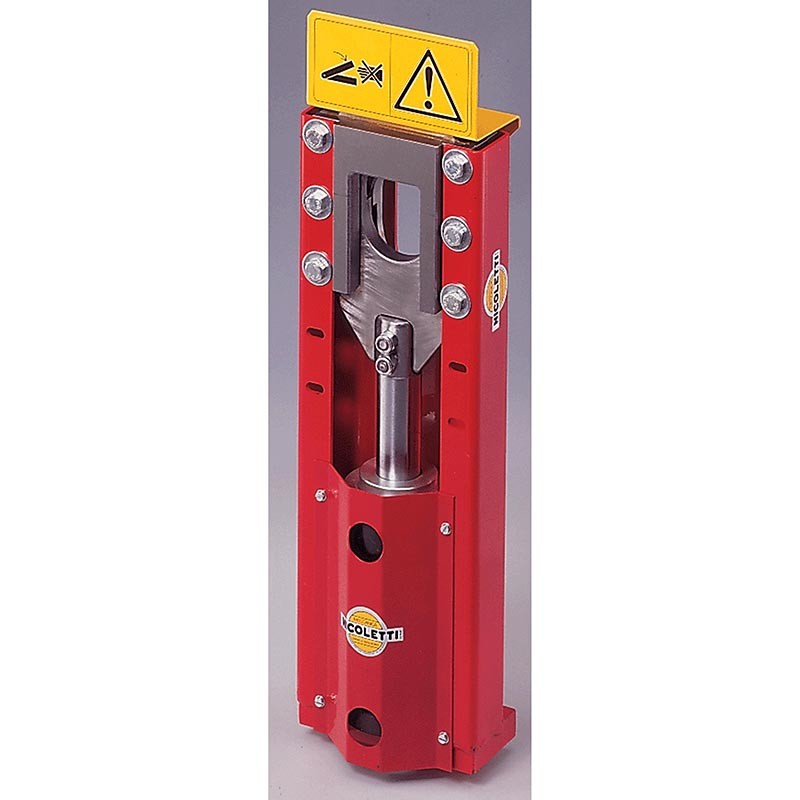

Art. TC-1-60

Cesoia per cavi Ø max 60 mm

DETTAGLI
Zoom
Art. OE-15-B-R-10-INC

Testata di matassatura integrata nel braccio

DETTAGLI
Chiedi preventivo

Accessori su richiesta

Zoom

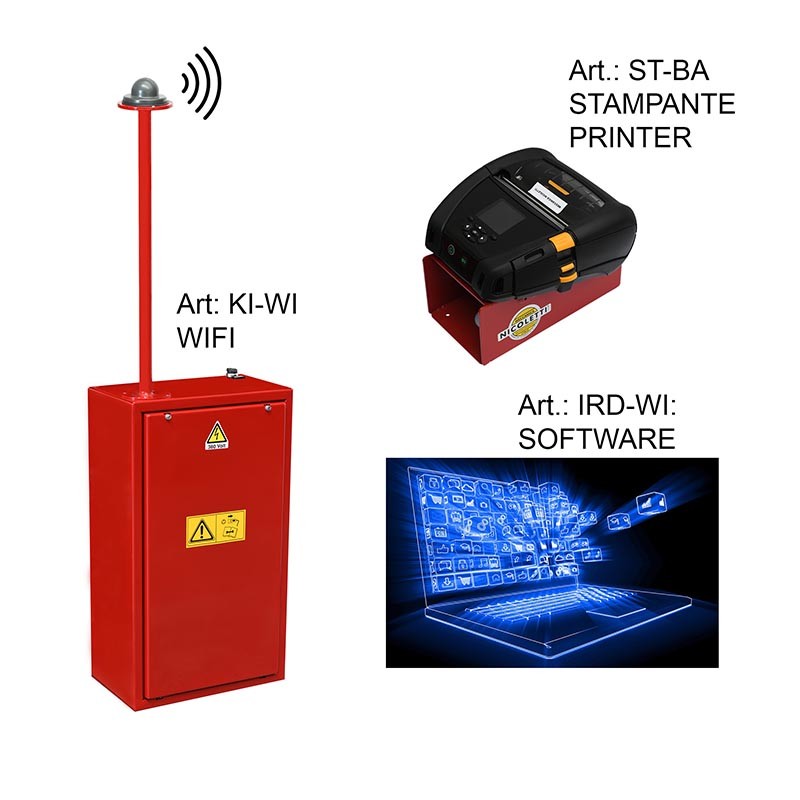

Art. KIT-WI-241

Kit trasmissione dati wireless

AGGIUNGI
DETTAGLI
Zoom

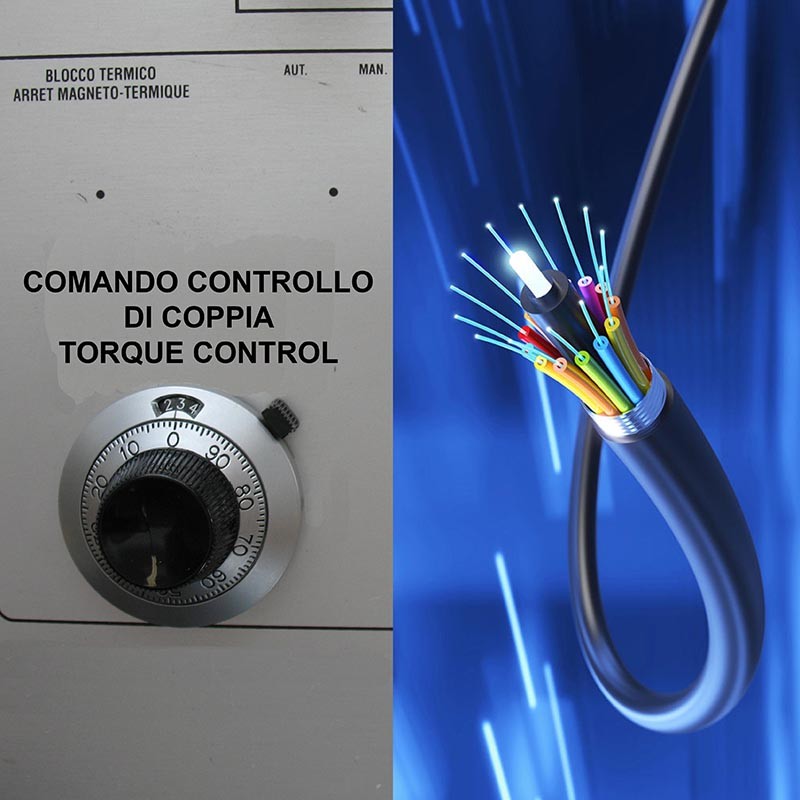

Art. VSFC0011/AVOMAT – Controllo di tiro

Controllo di tiro

AGGIUNGI
DETTAGLI
Zoom

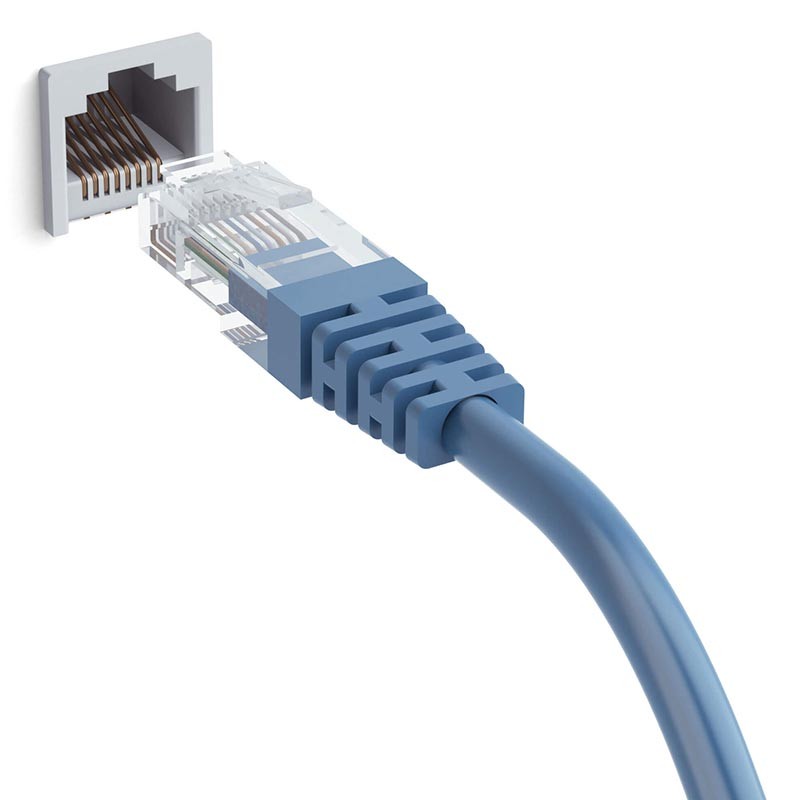

Art. TELEA-ET

Assistenza da remoto via Ethernet

AGGIUNGI
DETTAGLI
