AVOMAT-16 HAUTE PERFORMANCE - Plus de 150 opérations moyennes quotidiennes à titre indicatif si compatible avec le dérouleur

AVOMAT-16
Zoom

AVOMAT16

Modifier le choix de performances >

Caractéristiques

CENTRE D’USINAGE AUTOMATIQUE AUVOMAT16

  1. ENROULEUR AUTOMATIQUE - portée 3000 kg -  diamètre des tourets de Ø600mm à Ø1600mm, largeur des tourets de 310mm à 1150mm.
  2. Puissance des moteurs enroulement 5,5 KW chacun 2P 2800 tr/min (5,5 KW x 2 = 11KW)
  3. Machine entièrement gérée par un automate Schneider très fiable.
  4. Contrôle numérique du trancannage du câble, le système est équipé de deux sondes LASER frontales qui récupèrent les retards lors de l'inversion ou des anomalies du trancannage, en accélérant ou en décélérant le dispositif de trancannage selon que le trancannage est retardé ou anticipé.
  5. Comptage de la mesure du câble électronique au moyen d'un codeur et affichage de ce dernier sur l'écran de commandes.
  6. Mesure automatique du diamètre du câble.
  7. Groupe de mesure avec ouverture et fermeture automatique des rouleaux de guidage du câble horizontaux et verticaux, pour câble mini. Ø5mm maxi. Ø60mm, tolérance +/-0,5 %
  8. Contrôle du manque de câble et de traction maximale avec arrêt conséquent de la machine, cette fonction rend le système absolument sûr et en mesure de travailler sans opérateur.
  9. Rampe d'accélération programmée en fonction du diamètre du câble avec maintien automatique de la vitesse programmée (vitesse constante), cette fonction permet d'éviter les corrections continues dues à l'augmentation du diamètre du fût du touret pendant l'enroulement.
  10. Pinces automatiques avec double motorisation pour la préhension des tourets.
  11. Gavette intégré dans l'axe, avec accrochage manuel du câble, couronneuse rétractable avec ouverture manuelle des bras de confinement de la couronne, Ø1000mm largeur 90÷200mm fût interne 320mmm fixe (possibilité 520mm fixe)
  12. Réglages des données du touret en automatique
  13. Étriers de fixation au sol (possibilité de prévoir des roues)
  14. Tête d'enroulement pour petites bobines mini. Ø100m maxi. Ø500mm
  15. Prédisposition PLC pour la gestion de l'interface système avec votre CED
  16. Prédisposition hardware pour l'assistance à distance
  17. Cloueuse portable à batterie pour clous L=50mm

Fiche technique

Hauteur machine (mm) 1700 mm
Largeur machine (mm) 2500 mm
Longueur machine (mm) 2900 mm
Tourets - Capacité de charge maxi. (kg) 3000 kg
Puissance totale (KW) 13 KW
Puissance d'utilisation (KW) 11 KW
Nombre de tours mini/maxi (tr/min à la bobine) 0-240
Vitesse  maxi. (m/min) 0-500 m/min
Couple d'enroulement maxi (N/m) 890 Nm
Tolérance sur la mesure (±%) ±0,5 %
Enrouleur - Diamètre maxi. tourets (mm) 1600 mm
Enrouleur - Largeur maxi. tourets (mm) 1204 mm
Enrouleur - Diamètre mini. tourets (mm) 100 mm
Enrouleur - Largeur mini. tourets (mm) 300 mm
Couronneuse avec axe- Diamètre maxi. couronnes (mm) » 890 mm
Couronneuse avec axe - Diamètre maxi. fût (mm) 520 mm
Couronneuse avec axe - Diamètre mini. Fût (mm) 320 mm
Couronneuse avec axe - Largeur maxi. couronnes (mm) 200 mm
Couronneuse avec axe - Largeur mini. couronnes (mm) 90 mm

Accessoires inclus

Zoom
Art. PZA300-15/80-S-AUT

Pinces automatiques pour dérouleur

DÉTAILS
Zoom
Art. OA/10Q60/OM

Métreuse HOMOLOGUÉE

DÉTAILS
Art. PZA 300-15/80
Zoom
Art. MA-AVOM

Mesure automatique du diamètre du câble

DÉTAILS
Zoom
Art. STRAT-LASER-16

Trancannage automatique avec contrôle LASER

DÉTAILS
Art. PZA 300-15/80
Zoom
Art. PLC-CD-AVOM

Ordinateur personnel pour applications industrielles

DÉTAILS
Zoom
Art. TC-1-60

Cisaille pour câble Ø maxi 60 mm

DÉTAILS
Zoom
Art. OE-15-B-R-10-INC

Gavette intégrée dans l'axe

DÉTAILS
Demander un devis

Accessoires sur demande

Zoom
Art. KIT-WI-241

Jeu transmission données sans fil

AJOUTER AU DEVIS
DÉTAILS
Zoom

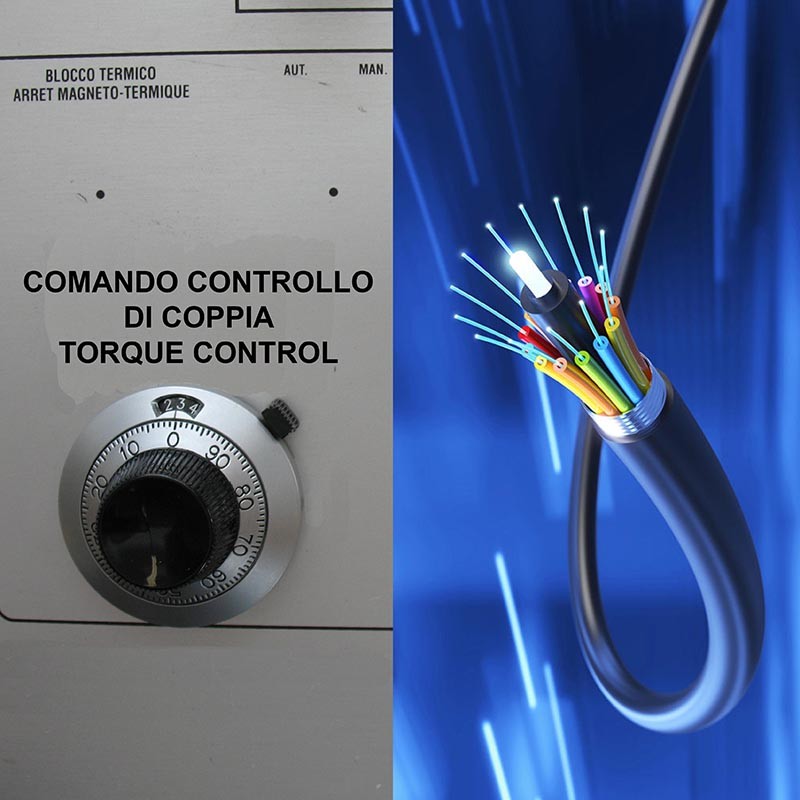

Art. VSFC0011/AVOMAT - Contrôle de couple

Contrôle de couple

AJOUTER AU DEVIS
DÉTAILS
Zoom
Art. TELEA-ET

Téléassistance via Ethernet

AJOUTER AU DEVIS
DÉTAILS
