AUTOMAT300-16/30-AP HAUTE PERFORMANCE - Plus de 150 opérations moyennes quotidiennes à titre indicatif

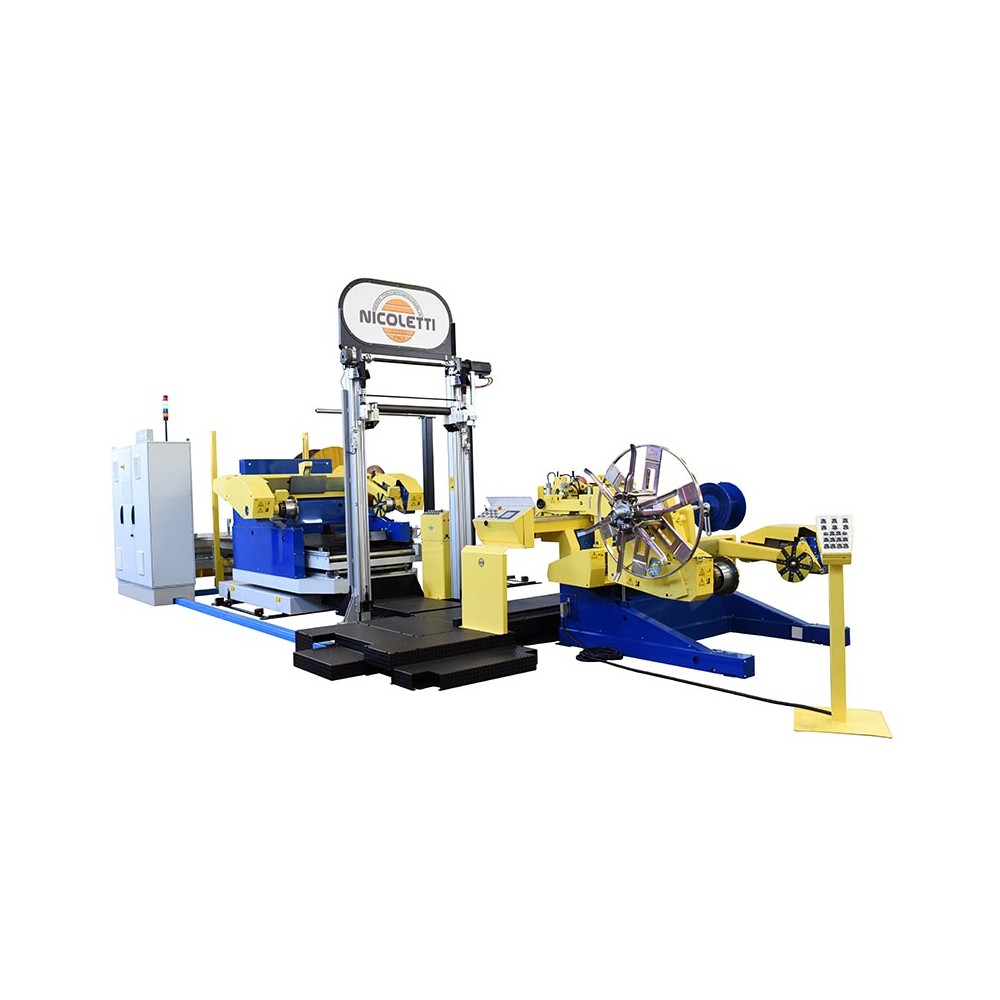

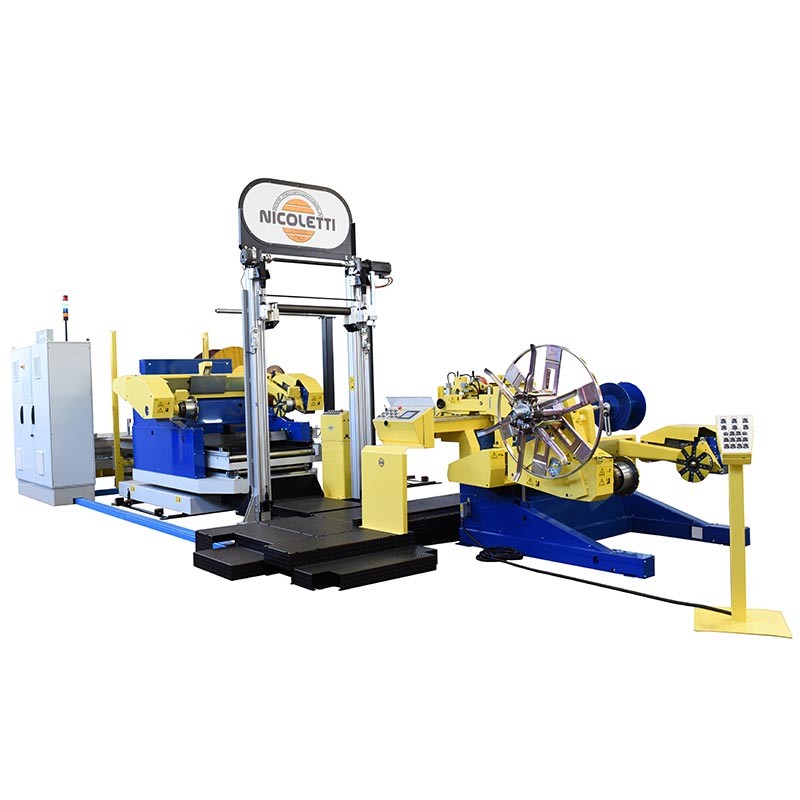

CENTRE D’USINAGE AUTOMATIQUE AUTOMAT300-16/30

1. DÉROULEUR AUTOMATIQUE (Référence de position [1] sur la fiche technique) : diamètre des tourets de Ø600mm à Ø1600mm, largeur des tourets de 310mm à 1150mm, puissance des moteurs d’enroulement 11KW
2. ENROULEUR AUTOMATIQUE (Référence de position [2] sur la fiche technique) : diamètre des tourets de Ø600mm à Ø1600mm, largeur des tourets de 310mm à 1150mm, puissance du moteur d'enroulement 11KW
3. Trancannage automatique avec sondes d'alignement LASER (Référence de position [12] sur la fiche technique)
4. Mesure automatique du diamètre du câble (Référence de position [3] sur la fiche technique)
5. Groupe de mesure avec ouverture et fermeture automatique des rouleaux de guidage du câble horizontaux et verticaux, pour câble mini. Ø4mm maxi. Ø60mm, tolérance +/- 0,5 % (Référence de position [3] sur la fiche technique)
6. Réglages des données du touret en automatique
7. Tirage électronique automatique grâce au rouleau égoutteur vertical et moteurs en enroulement/déroulement, sensibilité à la traction d’un minimum de 3 kg à un maximum de 100 kg en fonction du diamètre du câble (Référence de position [5B] sur la fiche technique)

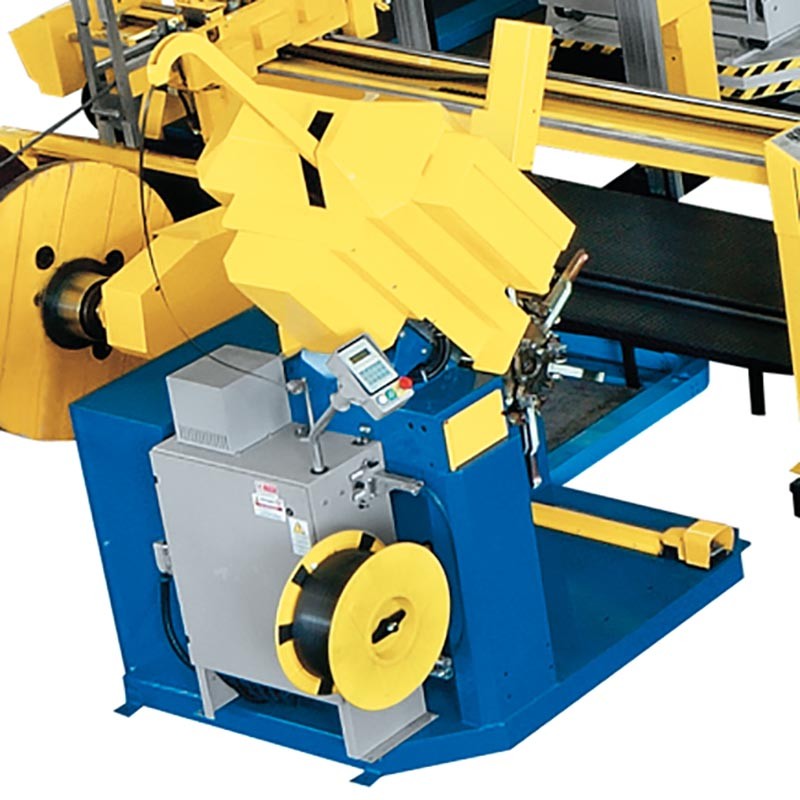

8. Centre de lovage automatique, avec couronneuse rétractable avec ouverture manuelle des bras de confinement Ø1000mm largeur 90-200mm fût interne 320mmm fixe (possibilité 520mm fixe), accrochage automatique du câble par pédale, 3 ligatures à 120° (Référence position [6A] sur fiche technique)
9. Tête de ligature AUTOMATIQUE (Référence de position [6A] sur la fiche technique)
10. Tête d'enroulement pour petites bobines mini. Ø100m maxi. Ø500mm (Référence position [4] sur fiche technique)
11. Convoyeurs à rouleaux à trois niveaux de chargement (Référence Position [7] sur la fiche technique)

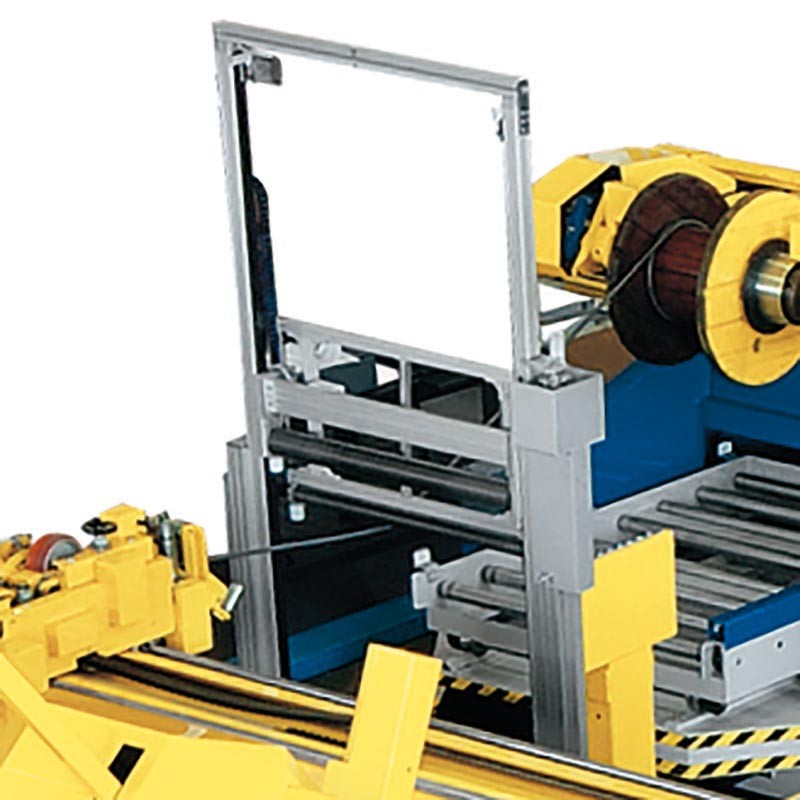

12. Barrière laser de détection automatique de la hauteur du trou du touret (Référence de position [13] sur la fiche technique)
13. PC équipé pour la gestion d’interface de l'installation avec votre CED
14. Prédisposition hardware pour l'assistance à distance
15. Plate-forme de levage (Référence de position [10] sur la fiche technique)
16. Barrières de sécurité sur tout le périmètre de la machine (Référence de position [11] sur la fiche technique)
17. Console avec PC pour la gestion de l'interface de l'installation avec votre CED et notre PLC de l’installation (Référence de la position [8] sur la fiche technique)
18. Prédisposition hardware pour l'assistance à distance (Référence de la position [9] sur la fiche technique)
19. Cloueuse portable à batterie pour clous L=50mm

RÉCAPITULATIF DES PERFORMANCES  ET USINAGES AUTOMATIQUES ET MANUELS

1. Vitesse maximale 500m/min. (version de base à 300m/min)
2. De façon automatique : déplacement du touret de la place de chargement vers le dérouelur
3. De façon automatique: serrage et soulèvement touret
4. De façon automatique: rotation dérouelur
5. De façon automatique: mesurage du diamètre câble
6. De façon automatique: trancanage selon le diamètre du câble
7. Tirage automatique en fonction du diamètre du câble de 3 kg à 100 kg (base de 15 kg à 100 kg)
8. De façon automatique: descente touret et ouverture bras avec pinces depuis la coupe
9. De façon automatique: manipulation touret déroulement jusqu’ à la place de déchargement
10. Ouverture et fermeture automatiques des rouleaux de guidage du câble horizontaux et verticaux
11. Accrochage automatique du câble sur la couronneuse par pédale (version de base en manuel)
12. Ligature automatique de la couronne à 120°
13. Ouverture automatique des bras de confinement de la couronneuse pour l'extraction de la couronne (version de base en manuel)
14. Opération manuelle de prélèvement de l’extrémité du câble depuis le dérouleur touret vers l’enrouleur touret.
