LINAP-100/30-AP Alto rendimiento - AVERAGE CYCLE TIME (LOADING-UNLOADING-WINDING 300m) 19 MIN

LINAP-100/30-AP
Zoom

LINAP-100/30-AP

Cambiar la elección de rendimiento >
Ver vídeo

Características

ESTACIÓN DE ENROLLADO DESENROLLADO SEMIAUTOMÁTICA EN PUESTO FIJO LINAP-100/30-AP

  1. Desenrolladora móvil sobre carril y desplazamiento automático con carril dentado.
  2. Software de interfaz funciones automáticas ciclo de trabajo entre enrolladora y desenrolladora.
  3. Tensado automático con freno oleodinámico en función del diámetro del cable
  4. Lectura automática del orificio de la bobina y pinzado automático de la bobina
  5. Velocidad de serie: 0-130 rpm
  6. Par máximo 2760Nm
  7. Capacidad de carga 10000 kg
  8. Tensión de alimentación 380 voltios (por confirmar en fase de pedido)
  9. Dimensiones totales: Longitud 13600 mm Anchura 5500 mm
  10. Área perimetral protegida con barreras fijas por láser conforme a la norma CE
  11. Cable de enganche y remolque sobre enrolladora.
  12. Prestaciones orientativas +50 % respecto a una enrolladora y desenrolladora por separado
  13. La instalación puede completar el ciclo de enrollado en automático sin la presencia de un operador.

ÁREA DE DESENROLLADO COMPUESTA POR:

CD-100/BM2/SE1/BI

  1. desbobinadora de BRAZOS MÓVILES INDEPENDIENTES - capacidad de carga 10000 kg - Ø máx. 3000 mm Ø mín 800 mm – Anchura máx. 2000 mm
  2. Brazos independientes con accionamiento por separado en apertura y en cierre, para facilitar el pinzado de las bobinas descentradas con la desenrolladora.
  3. Accionamiento de brazos mecanizado
  4. Pinzas automáticas equipadas con barra de desplazamiento (utilizar la barra de desplazamiento solo en caso de deslizamiento de las pinzas sobre la bobina).
  5. Elevación electrohidráulica
  6. Desplazamiento automático de la desenrolladora con ruedas sobre carril y movimiento con carril dentado
  7. Gatos automáticos de estacionamiento delanteros electrohidráulicos.
  8. Desenrollado para enganchedel cable sobre la enrolladora y recuperación del trozo de cable al final de la operación.
  9. Mando por radio para la gestión de las operaciones de enganche y recuperación del cable.
  10. Sistema de tensado oleodinámico con software para la gestión automática de la tensión en función del diámetro del cable.
  11. Desplazamiento mediante carril dentado
  12. Sistema de desplazamiento de la desenrolladora sobre carriles fijos en el suelo.
  13. Cuna de posicionamiento de bobina
  14. Sensor electrónico automático de la cota del orificio de la bobina que permite el pinzado de la bobina completamente automático (Software de gestión incluido).

ÁREA DE ENROLLADO COMPUESTA POR:

CD-40/M3/BM2/SE-1/TC-1-100/OA10Q100-OM/PLC

  1. Bobinadora de BRAZOS MÓVILES - capacidad de carga 10000 kg - Ø máx. 3000 mm Ø mín 800 mm – Anchura máx. 2000 mm
  2. Máquina gestionada por completo desde PLC Schneider muy fiable.
  3. Elevación electrohidráulica
  4. Pinzas automáticas equipadas con barra de desplazamiento (utilizar la barra de desplazamiento solo en caso de deslizamiento de las pinzas sobre la bobina).
  5. Doble motor de la enrolladora que consta de dos motorreductores instalados en el brazo derecho y en el brazo izquierdo.
  6. Potencia de los motores de enrollamiento 11 KW cada uno. 2P 2800 rpm (11 KW x 2 = 22 KW en total)
  7. Relación de reducción 1:40
  8. Bridas de fijación al suelo.
  9. Posibilidad de uso de la enrolladora completamente en manual excluyendo la PLC a bordo, en caso de avería del sistema automático.
  10. Control digital de la estratificación del cable, el sistema está equipado con dos pulsadores frontales, que recuperan los retrasos en fase de inversión o anomalías de la estratificación, acelerando o desacelerando el estratificador en función de si la estratificación va retrasada o adelantada.
  11. Cuentametros calibrado en la sede de Meccanica Nicoletti srl para cables con un diámetro de 5-100 mm Tolerancia para cables con un diámetro de 10-80 mm ±0,5 % (cables redondos revestidos de PVC)
  12. Rampa de aceleración programada en función del diámetro del cable con mantenimiento automático de la velocidad programada (velocidad constante), esta función permite evitar continuas correcciones debidas al incremento del diámetro del núcleo de la bobina durante el enrollamiento.
  13. Cálculo de la medida del cable electrónico mediante codificador y visualización de la misma en la pantalla de los controles.
  14. Rampa de desaceleración programada y automática,en cualquier situación de inercia, hasta una velocidad cero, para evitar frenadas bruscas al final de la medición con absoluta precisión (evita que se supere la medida).
  15. Control de la falta de cable y máxima tracción con la consecuente parada de la máquina, esta función hace el sistema totalmente seguro y le permite funcionar sin operador.
  16. Posibilidad de interrumpir el funcionamiento de la máquina en cualquier momento con el pulsador de emergencia y reanudar el funcionamiento desde el punto de parada sacando el pulsador de emergencia
  17. Lógicas de funcionamiento muy sencillas e intuitivas.
  18. Preparación para que la PLC interactúe con su sistema de gestión para descargar automáticamente la medida tomada y gestionar las listas de trabajo.

Ficha técnica

Anchura de la instalación (mm) 5500 mm
Longitud de la instalación (mm) 13600 mm
Bobinas - Capacidad de carga máx. (kg) 10000 kg
Potencia total (KW) 32 KW
Potencia de uso (KW) 28 KW
Número mín/máx. de revoluciones (rpm de la bobina) 0-100
Velocidad  máx. (m/min) 0-100 m/min
Par máx. de enrollado (N/m) 2760 Nm
Tolerancia de la medición (±%) ±0,5%
Enrolladora - Diámetro máx. bobinas (mm) 3000 mm
Enrolladora - Anchura máx. bobinas (mm) 2000 mm
Enrolladora - Diámetro mín. bobinas (mm) 800 mm
Enrolladora - Anchura mín. bobinas (mm) 400 mm
Desenrolladora - Diámetro máx. bobinas (mm) 3000 mm
Desenrolladora - Anchura máx. bobinas (mm) 2000 mm
Desenrolladora - Diámetro mín. bobinas (mm) 800 mm
Desenrolladora - Anchura mín. bobinas (mm) 400 mm

Accesorios incluidos

PZA 300- LINAP - AVVOLGITORE
Zoom
Art. PZA300-22/40/130-A-LINAP

Pinzas automáticas enrolladora

DETALLES
Art. PZA300-22/40/130-S-LINAP
Zoom
Art. PZA300-22/40/130-S-LINAP

Pinzas automáticas desenrolladora

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. ER-CA/AF-LINAP

Movimiento de la desenrolladora con carril dentado

DETALLES
GRUPPO DI STRATIFICAZIONE AUTOMATICA PLC - LINAP
Zoom
Art. STRAT-PLC-LINAP

Estratificación AUTOMÁTICA gestionada desde PLC

DETALLES
CONTAMETRI CON OMOLOGAZIONE INTERNA
Zoom
Art. OA/10Q100/OM-LINAP

Medidor de precisión

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. MA-LINAP

Medición automática del diámetro del cable

DETALLES
Zoom
Art. PLC-CD-LINAP

Ordenador personal para aplicaciones industriales

DETALLES
Art. QCOM-LINAP
Zoom
Art. QCOM-LINAP

Panel de control LINAP

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. SW-INT-LINAP

Software para la interfaz

DETALLES
AVVOLGITORE CON DOPPIA MOTORIZZAZIONE - LINAP (VERSIONE BASE CON SINGOLA MOTORIZZAZIONE)
Zoom
Art. DOPP-MOT-LINAP

Doble motor

DETALLES
AVVOLGITORE BRACCI AUTOCENTRANTI
Zoom
Art. BM2-LINAP

Enrolladora brazos autocentrantes

DETALLES
Zoom
Art. BI-100-LINAP

Brazos independientes

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. TC-1-100-LINAP

Cizalla para cables Ø máx. 100mm

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. SE-ST-SV-LINAP

Medios de elevación y fijaciones electrohidráulicas

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom

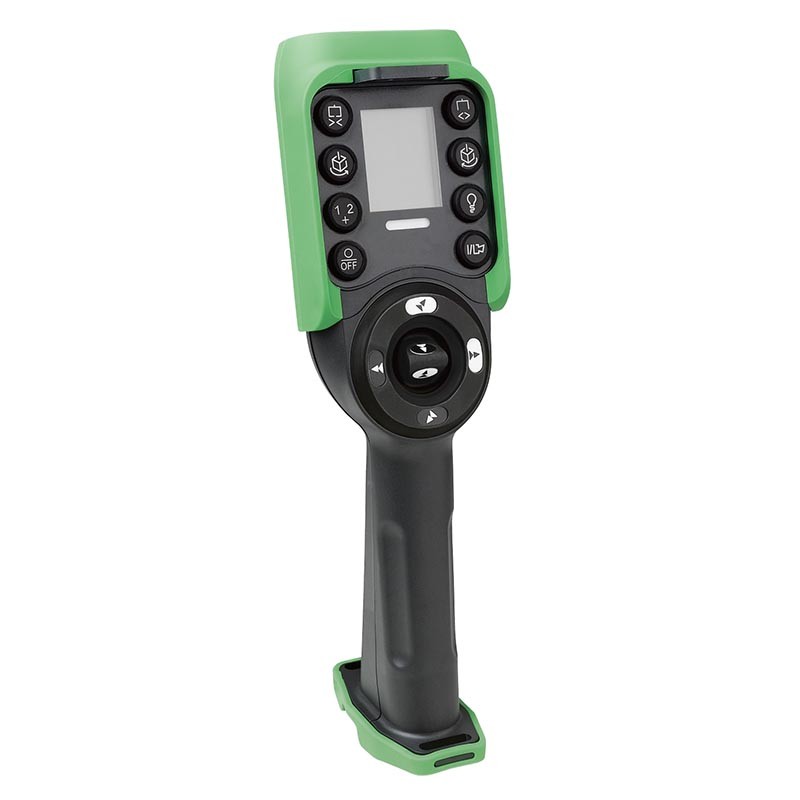

Art. RADIOMANDO-LINAP

Gestión del cable en la instalación

DETALLES
Zoom

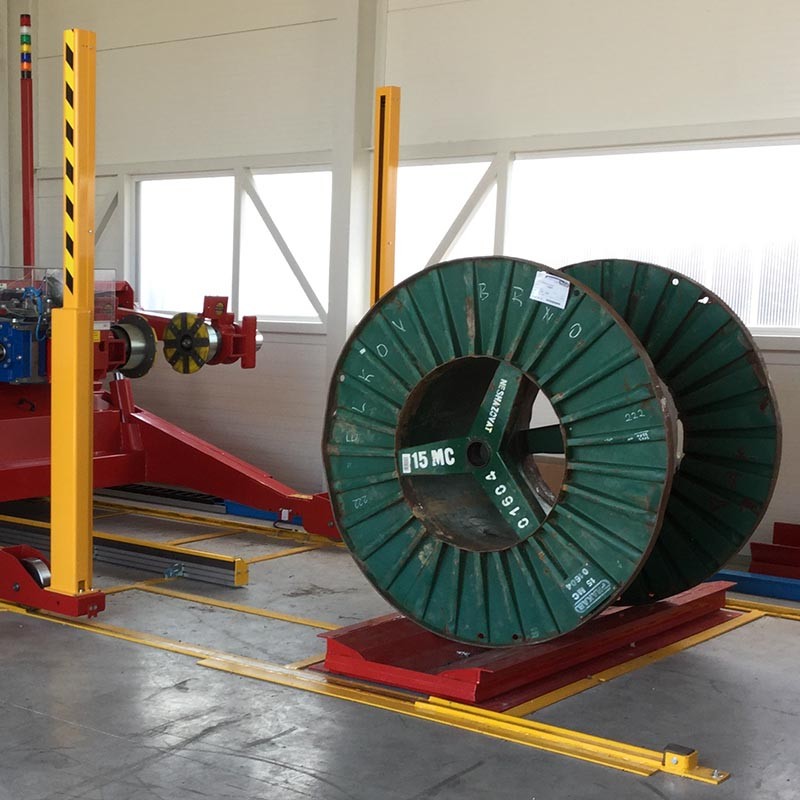

Art. RIL-COTA ORIFICIO-LINAP

Barrera láser detección automática cota orificio

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. FR-350-OL-LINAP

Sistema automático de tensor oleodinámico

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. RC-LINAP

Recuperación de cable postdesenrollado

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. CU-SVO

Cuna de apoyo para la bobina de la desenrolladora

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. RIAL-CU-SVO

Realce de la cuna de la desenrolladora

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. RIAL-CU-AVV

Realce de la cuna de la enrolladora

DETALLES
PROTEZIONI A NORMA CE PER LINAP
Zoom
Art. PROT-CE-LINAP

Protecciones conforme a la norma CE

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. TELEA-ET-LINAP
