AVOMAT-16 Alto rendimiento - Más de 150 operaciones de media al día (orientativo) compatible con la desenrolladora

AVOMAT-16
Zoom

AVOMAT16

Cambiar la elección de rendimiento >

Características

CENTRO DE TRABAJO AUTOMÁTICO AUVOMAT16

  1. ENROLLADORA AUTOMÁTICA - capacidad de carga 3000 kg -  diámetro bobinas de Ø600 mm a Ø1600 mm, anchura de las bobinas de 310 mm a 1150 mm.
  2. Potencia motores enrollado 5,5 KW cada uno 2P 2800 rpm (5,5 KW x 2 = 11KW)
  3. Máquina gestionada por completo desde PLC Schneider muy fiable.
  4. Control digital de la estratificación del cable, el sistema está equipado con dos pulsadores frontales LÁSER que recuperan los retrasos en fase de inversión o anomalías de la estratificación, acelerando o desacelerando el estratificador en función de si la estratificación va retrasada o adelantada.
  5. Cálculo de la medición del cable electrónica mediante codificadory visualización en la pantalla de mandos.
  6. Medición automática del diámetro del cable
  7. Grupo de medición con apertura y cierre automático de rulos guía cable horizontales y verticales, para cable mín. Ø5 mm máx. Ø60 mm, tolerancia ±0,5 %
  8. Control de falta de cable y máxima tracción con la consecuente parada de la máquina, esta función protege completamente el sistema, que puede funcionar sin operador.
  9. Rampa de aceleración programada en función del diámetro del cable con mantenimiento automático de la velocidad programada (velocidad constante), esta función permite evitar las correcciones continuas debidas al incremento del diámetro del núcleo de la bobina durante el enrollamiento.
  10. Pinzas automáticas con doble motor para el arrastre de las bobinas.
  11. Cabezal de devanado integrado en el brazo, con enganche de cable manual, devanadora retráctil con apertura manual de los radios contenedores de madeja, Ø1000 mm de ancho 90÷200 mm núcleo interno 320 mm fijo (posibilidad de 520 mm fijo)
  12. Ajuste de los datos de la bobina en automático
  13. Bridas de fijación al suelo (posibilidad de prever ruedas)
  14. Cabezal bobinador para pequeñas bobinas mín. Ø100 mm máx. Ø500 mm
  15. Predisposición de PLC para la gestión de la interfaz del sistema con su CED
  16. Preparación del hardware para teleasistencia
  17. Clavadora portátil de batería para clavos L=50 mm

Ficha técnica

Altura máquina (mm) 1700 mm
Anchura máquina (mm) 2500 mm
Longitud máquina (mm) 2900 mm
Bobinas - Capacidad de carga máx. (kg) 3000 kg
Potencia total (KW) 13 KW
Potencia de uso (KW) 11 KW
Número mín/máx. de revoluciones (rpm de la bobina) 0-240
Velocidad  máx. (m/min) 0-500 m/min
Par máx. de enrollado (N/m) 890 Nm
Tolerancia de la medición (±%) ±0,5 %
Enrolladora - Diámetro máx. bobinas (mm) 1600 mm
Enrolladora - Anchura máx. bobinas (mm) 1204 mm
Enrolladora - Diámetro mín. bobinas (mm) 100 mm
Enrolladora - Anchura mín. bobinas (mm) 300 mm
Devanadora sobre brazo - Diámetro máx. madejas (mm) 890 mm
Devanadora sobre brazo - Diámetro máx. núcleo (mm) 520 mm
Devanadora sobre brazo - Diámetro mín. núcleo (mm) 320 mm
Devanadora sobre brazo - Anchura máx. madejas (mm) 200 mm
Devanadora sobre brazo - Anchura mín. madejas (mm) 90 mm

Accesorios incluidos

Zoom
Art. PZA300-15/80-S-AUT

Pinzas automáticas para desenrolladora

DETALLES
Zoom
Art. OA/10Q60/OM

Cuentametros CALIBRADO

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. MA-AVOM

Medición automática del diámetro del cable

DETALLES
Zoom
Art. STRAT-LASER-16

Estratificación automática con control por LÁSER

DETALLES
Zoom
Art. PLC-CD-AVOM

Ordenador personal para aplicaciones industriales

DETALLES
Zoom
Art. TC-1-60

Cizalla para cables Ø máx. 60 mm

DETALLES
Zoom
Art. OE-15-B-R-10-INC

Cabezal de devanado integrado en el brazo

DETALLES
Cerrar presupuesto

Accesorios bajo pedido

Zoom
Art. KIT-WI-241

EQUIPO PARA LA TRANSMISIÓN DE DATOS INALÁMBRICO

AÑADIR AL PRES.
DETALLES
Zoom

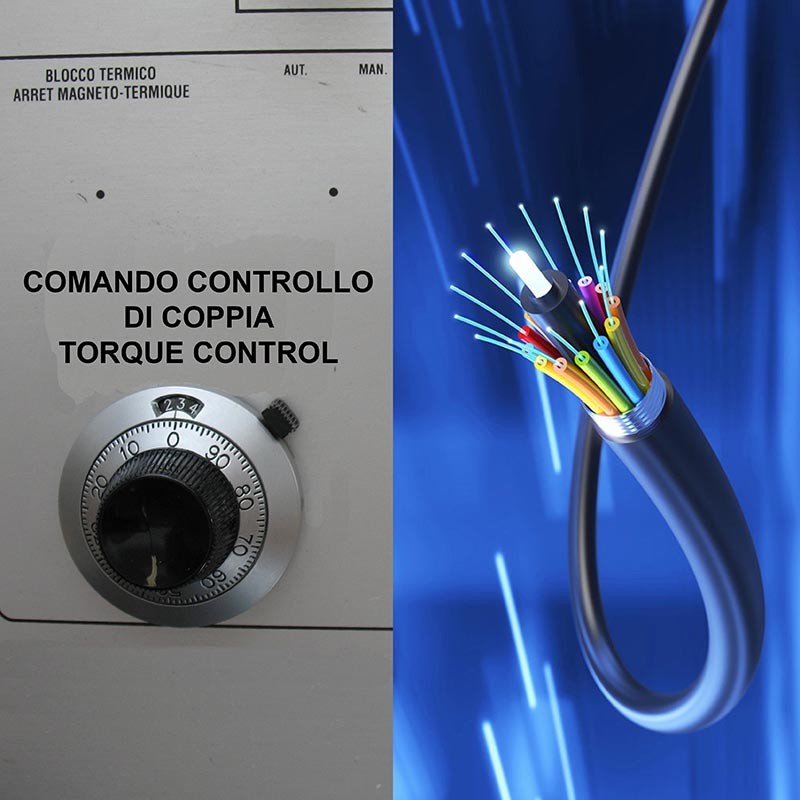

Art. VSFC0011/AVOMAT - Control de par

Control de par

AÑADIR AL PRES.
DETALLES
Zoom
Art. TELEA-ET

Asistencia en remoto a través de Ethernet

AÑADIR AL PRES.
DETALLES
