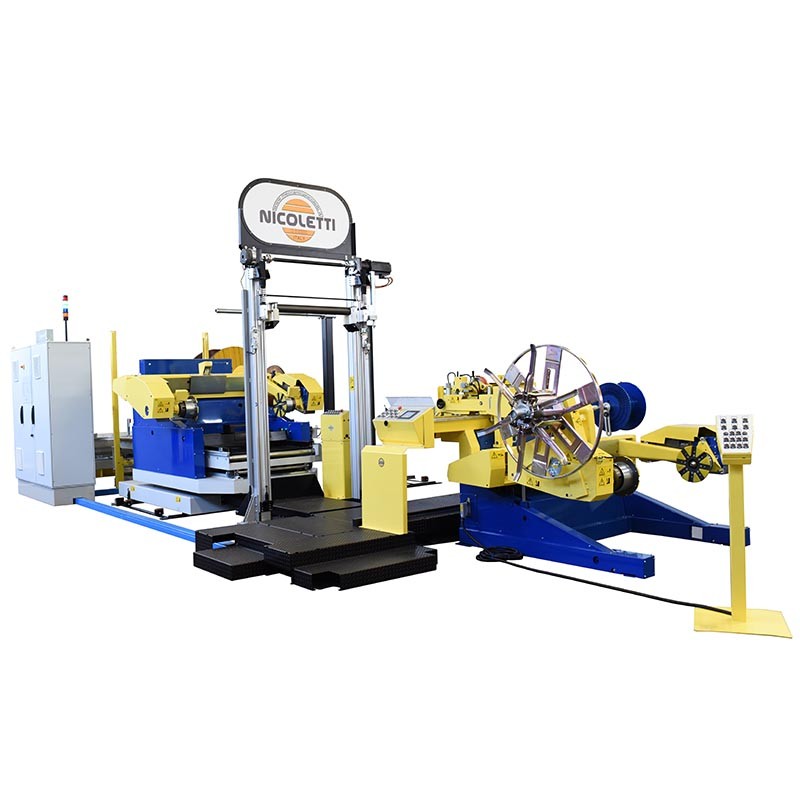

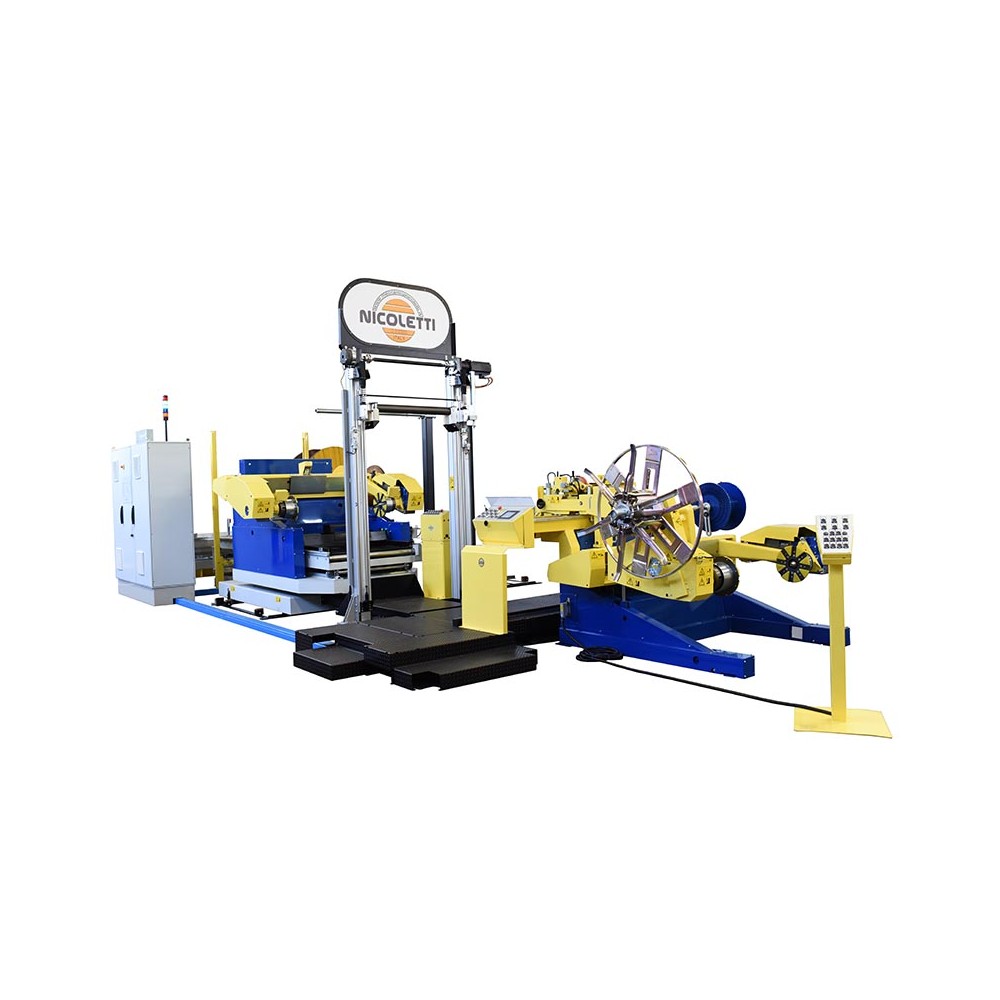

AUTOMAT300-26/60-AP Alto rendimiento - Más de 40 operaciones de media al día (orientativo)

AUTOMAT300-26/60-AP
Zoom

AUTOMAT300-26/60-AP

Cambiar la elección de rendimiento >
Ver vídeo

Características

CENTRO DE TRABAJO AUTOMÁTICO AUTOMAT300-26/60

  1. DESENROLLADORA AUTOMÁTICA (Referencia posición [1] en la ficha técnica): diámetro de las bobinas de Ø800 mm a Ø2600 mm, anchura de las bobinas de 400 mm a 1480 mm, potencia motores desenrollado 22 KW
  2. ENROLLADORA AUTOMÁTICA (Referencia posición [2] en la ficha técnica): diámetro de las bobinas de Ø800 mm a Ø2600 mm, anchura de las bobinas de 400 mm a 1480 mm, potencia de los motores de enrollado 22 KW
  3. Estratificación automática con pulsadores de alineación por LÁSER (Referenciaposición [12] en la ficha técnica)
  4. Medición automática del diámetro del cable (Referencia posición [3] en la ficha técnica)
  5. Grupo de medición con apertura y cierre automático de rulos guía para el cable horizontales y verticales, para cable mín. Ø5 mm máx. Ø100 mm, Tolerancia ±0,5 % para cable mín Ø10 mm máx. Ø80 mm (Referencia posición [3] en la ficha técnica)
  6. Ajustes de los datos de la bobina en automático
  7. Tensado electrónico automático gracias a rodillo regulador vertical y motores en enrollado/desenrollado, sensibilidad tracción de 3 kg como mín a 100 kg como máx. en función del diámetro del cable (Referencia posición [5B] en la ficha técnica)
  8. Centro de devanado automático, con devanadora retráctil con apertura automática de los radios de contención Ø1000 mm anchura 90÷200 mm núcleo interno 320 mm fijo (posibilidad de 520 mm fijo), enganche del cable automático a pedal, n.° 3 ligaduras a 120° (Referencia posición [6A] en la ficha técnica)
  9. Cabezal de ligadura AUTOMÁTICO (Referencia posición [6] en la ficha técnica)
  10. Cabezal de enrollado para pequeñas bobinas mín Ø100 mm máx. Ø500 mm (Referencia posición 4 en la ficha técnica)
  11. Vías de rodillos con tres etapas de carga (Referencia posición [7] en la ficha técnica)
  12. Barrera láser detección automática cota orificio bobina (Referencia posición [13] en la ficha técnica)
  13. PC completo para gestión de la interfaz de la instalación con vuestra CED
  14. Preparación del hardware para teleasistencia
  15. Altillo de elevación (Referencia posición [10] en la ficha técnica)
  16. Barreras de seguridad en todo el perímetro de las máquinas (Referencia posición [11] en la ficha técnica)
  17. Consola completa con PC para gestionar la interfaz de la instalación con vuestra CED con nuestro PLC de la instalación (Referencia posición [8] en la ficha técnica)
  18. Preparación del hardware para teleasistencia (Referencia posición [9] en la ficha técnica)
  19. Clavadora portátil de batería para clavos L=50 mm

RESUMEN DE PRESTACIONES Y TRABAJOS MANUALES

  • Velocidad máxima 300m/min (Versión básica 200m/min)
  • Tensado automático en función del diámetro del cable de 3kg a 100 kg (básica de 15 kg a 100 kg)
  • En automático, enganche de cable en devanadora dirigido con pedal (básica en manual)
  • En automático, ligadura madeja a 120° (básica en manual)
  • En automático, apertura radios contenedores devanadora para extracción de la madeja (básica en manual)
  • En manual, operación de extracción del extremo del cable de la bobina desenrolladora a la bobina enrolladora.

Ficha técnica

Altura instalación (mm) 4000 mm
Anchura de la instalación (mm) 6200 mm
Longitud de la instalación (mm) 22700 mm
Peso en vacío de la instalación (Kg) 6000 kg
Bobinas - Capacidad de carga máx. (kg) 6000 kg
Potencia total (KW) 75 KW
Potencia de uso (KW) 37 KW
Número mín/máx. de revoluciones (rpm de la bobina) 0-100 giri/min
Velocidad  máx. (m/min) 0-300 m/min
Par máx. de enrollado (N/m) 1600 N/m
Tolerancia de la medición (±%) ±0,5%
Enrolladora - Diámetro máx. bobinas (mm) 2600 mm
Enrolladora - Anchura máx. bobinas (mm) 1480 mm
Enrolladora - Diámetro mín. bobinas (mm) 800 mm
Enrolladora - Anchura mín. bobinas (mm) 400 mm
Centro de devanado - Diámetro máx. madejas (mm) 890 mm
Centro de devanado - Diámetro máx. núcleo (mm) 520 mm
Centro de devanado - Diámetro mín. núcleo (mm) 320 mm
Centro de devanado - Anchura máx. madejas(mm) 200 mm
Centro de devanado - Anchura mín. madejas (mm) 90 mm
Desenrolladora - Diámetro máx. bobinas (mm) 2600 mm
Desenrolladora - Anchura máx. bobinas (mm) 1480 mm
Desenrolladora - Diámetro mín. bobinas (mm) 800 mm
Desenrolladora - Anchura mín. bobinas (mm) 400 mm

Accesorios incluidos

Zoom
Art. PZA300-22/40/130-A-AUT

Pinzas automáticas para enrolladora

DETALLES
Art. PZA300-22/40/130-S-AUT
Zoom
Art. PZA300-22/40/130-S-AUT

Pinzas automáticas para desenrolladora

DETALLES
Zoom

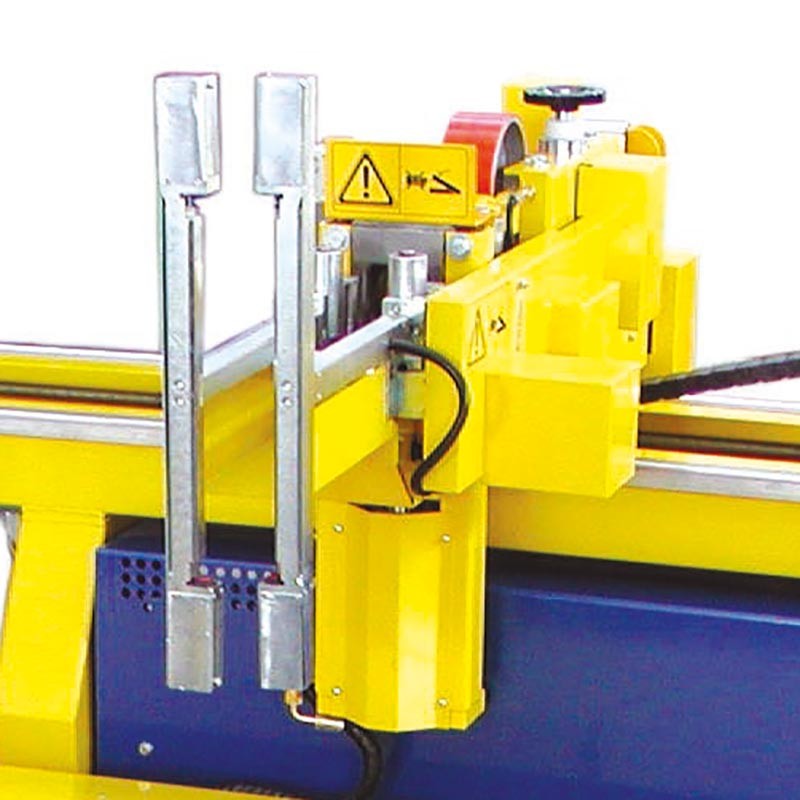

Art. STRAT-LASER-26

Estratificación automática con control por LÁSER

DETALLES
CHIUSURA AUTOMATICA RULLI STRATIFICAZIONE
Zoom
Art. CHIUS-AUT-RUL

Cierre automático rulos

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. MSA/16

Centro de devanado semiautomático

DETALLES
CENTRO DI MATASSATURA SEMIAUTOMATICO
Zoom
Art. TEL-MA

Cabezal de ligadura automática

DETALLES
TESATURA CON BALLERINO VERTICALE
Zoom
Art. TESEL

Tensor electrónico con rodillo regulador vertical

DETALLES
Zoom
Art. RULCAR

Vías de rodillos automáticos para mover palés

DETALLES
BARRIERA LASER PER LETTURA AUTOMATICA FORO
Zoom
Art. BA-LASER-AUT

Barrera láser detección automática orificio bobina

DETALLES
Zoom
Art CHIOD50-BAT

Clavadora de batería

DETALLES
