AUTOMAT300-16/30-BA Estándar - Hasta 100 operaciones de media al día

AUTOMAT300-16/30-BA
Zoom

AUTOMAT300-16/30-BA

Cambiar la elección de rendimiento >
Ver vídeo

Características

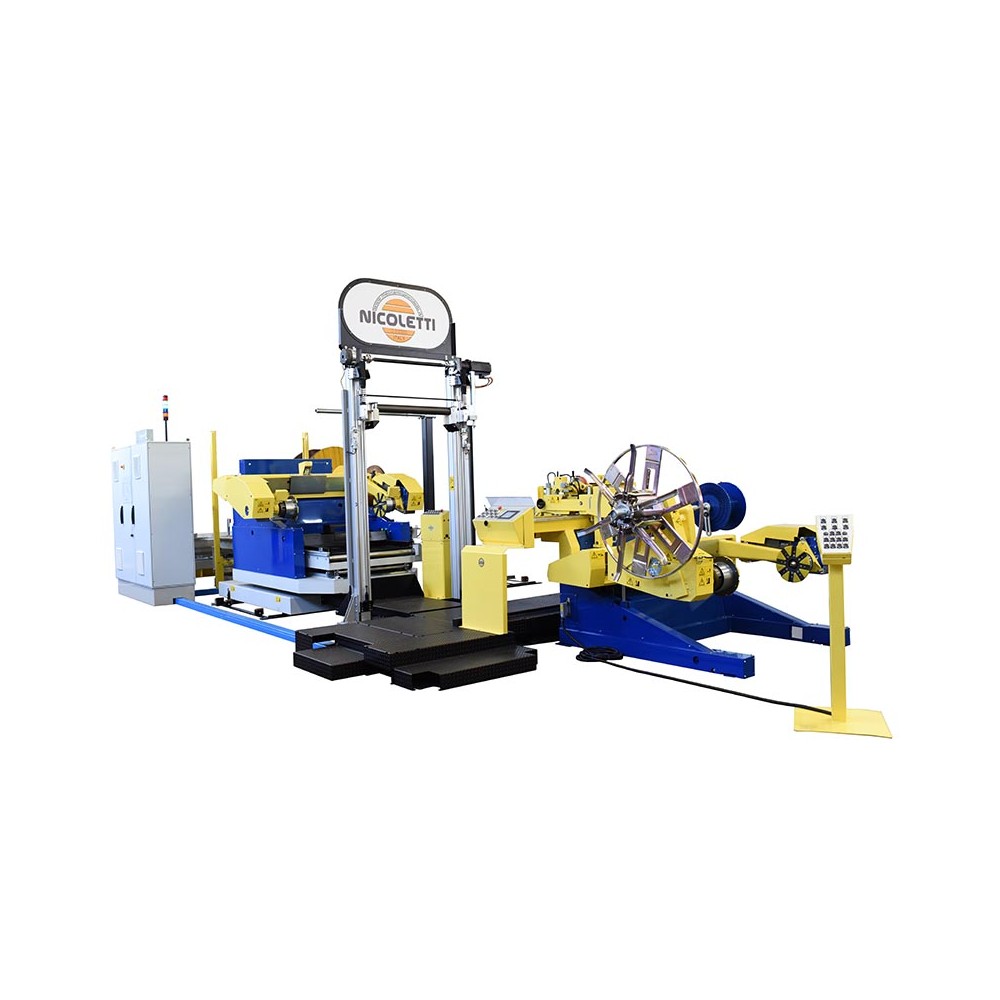

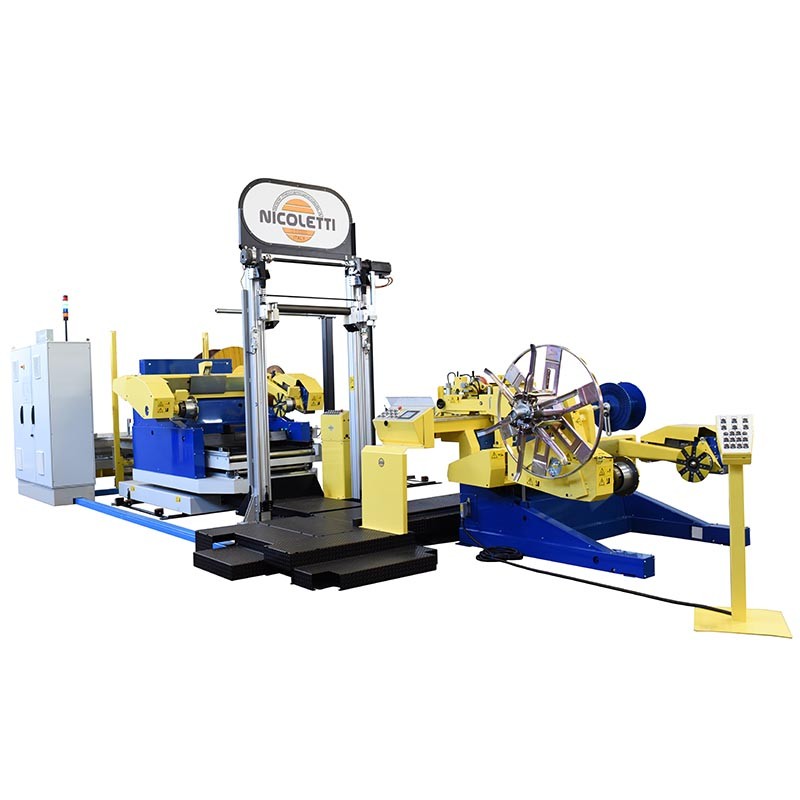

CENTRO DE TRABAJO AUTOMÁTICO AUTOMAT300-16/30-BA

  1. DESENROLLADORA AUTOMÁTICA (Referencia posición [1] en la ficha técnica): diámetro bobinas de Ø600 mm a Ø 1600 mm, anchura bobinas de 310 mm a 1150 mm remolque con tensor oleodinámico automático regulable mín. 15kg, máx. 100 kg
  2. ENROLLADORA AUTOMÁTICA (Referencia posición [2] en la ficha técnica): diámetro bobinas de Ø600 mm a Ø1600 mm, anchura de las bobinas de 310 mm a 1150 mm, potencia de los motores de enrollado 11 KW
  3. Estratificación automática con pulsadores de alineación por LÁSER (Referencia posición [12] en la ficha técnica)
  4. Medición automática del diámetro del cable (Referencia posición [3] en la ficha técnica)
  5. Grupo de medición con apertura y cierre automático de rulos guía para el cable horizontales y verticales, para cable mín. Ø4 mm máx. Ø60 mm, tolerancia ±0,5 % (Referencia posición [3] en la ficha técnica)
  6. Ajustes de los datos de la bobina en automático
  7. Regulación automática del tensado en función del diámetro del cable con freno de tensor oleodinámico EN LA DESENROLLADORA, sensibilidad del tensor mín. 15 kg, máx. 100 kg (Referencia posición [5B] en la ficha técnica)
  8. Cabezal de devanado integrado en el brazo, con enganche para el cable manual, devanadora retráctil con apertura manual de los radios contenedores de la madeja, Ø1000 mm anchura 90÷200 mm núcleo interno 320 mm fijo (posibilidad de 520 mm fijo) (Referencia posición [6B] en la ficha técnica)
  9. Cabezal de enrollado para pequeñas bobinas mín. Ø100 mm máx. Ø500 mm (Referencia posición [4] en la ficha técnica)
  10. Vías de rodillos automáticos (Referencia posición [7] en la ficha técnica )
  11. Barrera láser detección automática cota orificio bobina (Referencia posición [13] en la ficha técnica )
  12. Altillo de elevación (Referencia posición [10] en la ficha técnica)
  13. Barreras de seguridad en todo el perímetro de las máquinas (Referencia posición [11] en la ficha técnica)
  14. Consola con PC para gestionar la interfaz de la instalación con su CED y nuestro PLC de la instalación (Referencia posición [8] en la ficha técnica)
  15. Preparación del hardware para teleasistencia (Referencia posición [9] en la ficha técnica)
  16. Clavadora portátil de batería para clavos L=50 mm

RESUMEN DE PRESTACIONES Y TRABAJOS MANUALES

  • Velocidad máxima 300m/mín
  • Tensado automático en función del diámetro del cable de 15 kg a 100 kg
  • En manual, enganche del cable sobre la devanadora
  • En manual, ligadura de madeja a 120°
  • En manual, apertura de radios contenedores de la devanadora para extracción de la madeja
  • En manual, operación de extracción del extremo del cable de la bobina desenrolladora a la bobina enrolladora.

Ficha técnica

Altura instalación (mm) 4000 mm
Anchura de la instalación (mm) 6200 mm
Longitud de la instalación (mm) 15200 mm
Peso en vacío de la instalación (Kg) 4300 kg
Bobinas - Capacidad de carga máx. (kg) 3000 kg
Potencia total (KW) 38 KW
Potencia de uso (KW) 15 KW
Número mín/máx. de revoluciones (rpm de la bobina) 0-240 giri/min
Velocidad  máx. (m/min) 0-300 m/min
Par máx. de enrollado (N/m) 972 N/m
Tolerancia de la medición (±%) ±0,5%
Enrolladora - Diámetro máx. bobinas (mm) 1600 mm
Enrolladora - Anchura máx. bobinas (mm) 1130 mm
Enrolladora - Diámetro mín. bobinas (mm) 600 mm
Enrolladora - Anchura mín. bobinas (mm) 300 mm
Devanadora sobre brazo - Diámetro máx. madejas (mm) 890 mm
Devanadora sobre brazo - Diámetro máx. núcleo (mm) 520 mm
Devanadora sobre brazo - Diámetro mín. núcleo (mm) 320 mm
Devanadora sobre brazo - Anchura máx. madejas (mm) 200 mm
Devanadora sobre brazo - Anchura mín. madejas (mm) 90 mm
Desenrolladora - Diámetro máx. bobinas (mm) 1600 mm
Desenrolladora - Anchura máx. bobinas (mm) 1130 mm
Desenrolladora - Diámetro mín. bobinas (mm) 600 mm
Desenrolladora - Anchura mín. bobinas (mm) 300 mm

Accesorios incluidos

Zoom
Art. PZA300-15/80-S-AUT

Pinzas automáticas para desenrolladora

DETALLES
Zoom
Art. PZA300-15/80-A-AUT

Pinzas automáticas para enrolladora

DETALLES
Zoom
Art. STRAT-LASER-16

Estratificación automática con control por LÁSER

DETALLES
CHIUSURA AUTOMATICA RULLI STRATIFICAZIONE
Zoom
Art. CHIUS-AUT-RUL

Cierre automático rulos

DETALLES
Zoom
Art. RULCAR

Vías de rodillos automáticos para mover palés

DETALLES
BARRIERA LASER PER LETTURA AUTOMATICA FORO
Zoom
Art. BA-LASER-AUT

Barrera láser detección automática orificio bobina

DETALLES
Zoom
Art. T-FR-OL

Tensor oleodinámico

DETALLES
Zoom
Art. OE-15-B-R-10-INC

Cabezal de devanado integrado en el brazo

DETALLES
Zoom
Art CHIOD50-BAT

Clavadora de batería

DETALLES
