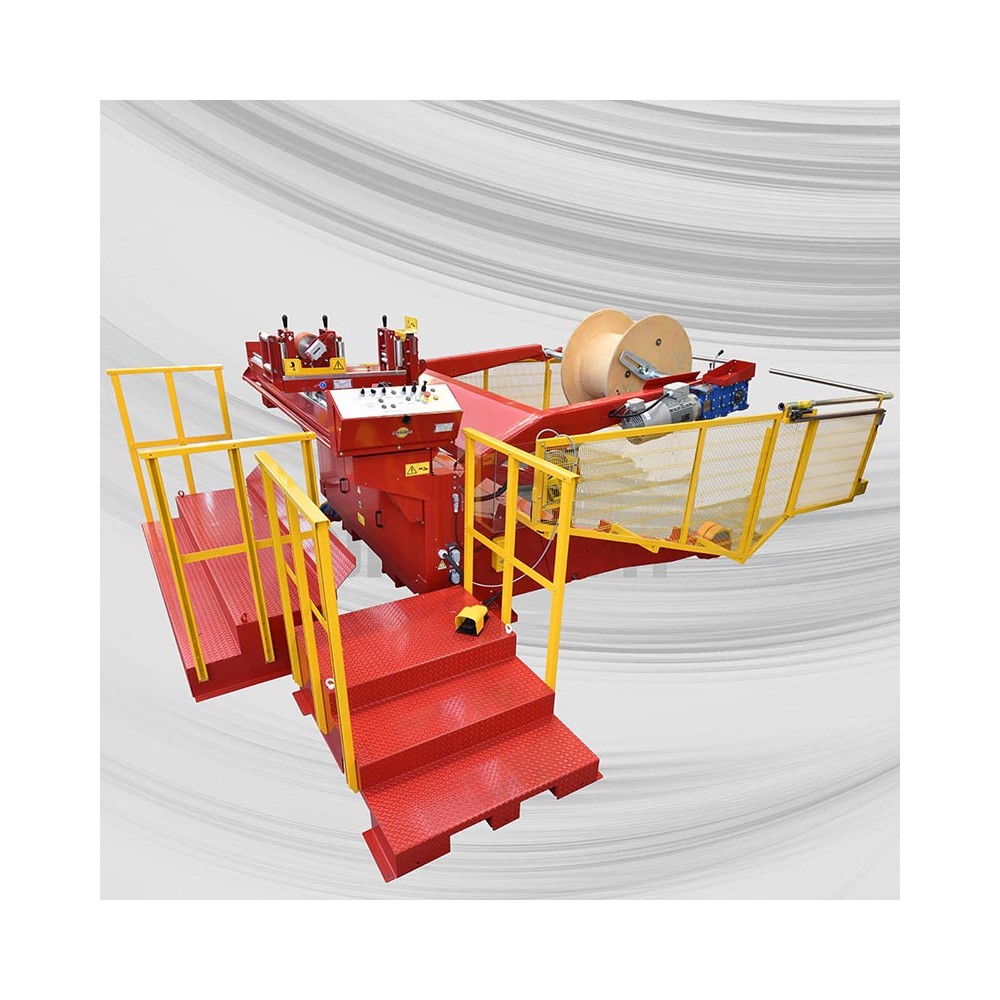

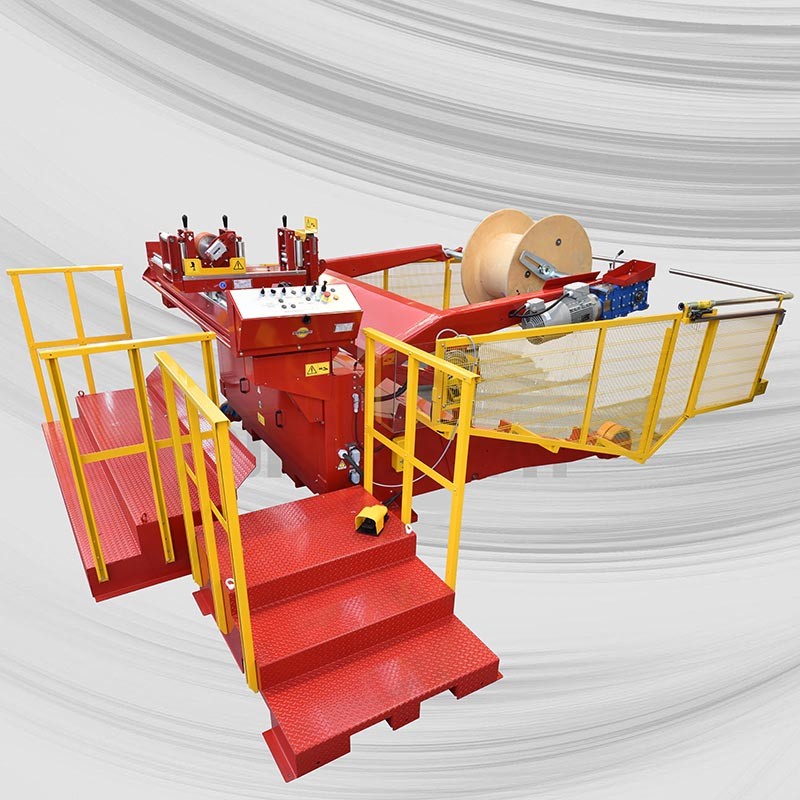

Art. CD100-M3 - Capacidad de carga 10000 kg - Bobinas Ømín800 mm Ø máx. 3000 mm Alto rendimiento - máx. 20 operaciones de media al día

EQUIPO PARA LA TRANSMISIÓN DE DATOS INALÁMBRICO

COMPONENTES:

1 UN. ARTÍCULO BO-TRD-WI:

• CAJA PARA LA TRANSMISIÓN DE DATOS INALÁMBRICO
• NOTA: REQUERIDA COBERTURA INALÁMBRICO EN LA ZONA DE TRABAJO

1 UN. ARTÍCULO ST-BA:

• IMPRESORA PARA ETIQUETAS (102X152 PAPEL BLANCO BARCODE)

1 UN. ARTÍCULO IRD-WI:

• SOFTWARE DE ENVÍO Y RECEPCIÓN DATOS Y LÓGICA DE RECOGIDA

EJEMPLO DE INTERCAMBIO DATOS DESDE EL CENTRO DE DATOS HASTA LA MÁQUINA:

1. NÚMERO CODIFICACIÓN PARA IDENTIFICAR EL CORTE
2. METROS QUE SE QUIEREN CORTAR
3. TIPOS DE CABLES
4. COMPOSICIÓN DE LOS CABLES (EJ. 4X1.5 – 5X6)
5. LOCALIZACIÓN DEL ALMACÉN DE LA FILETA (EJ. ALMACÉN 1)
6. LOCALIZACIÓN DE LA LÍNEA DE LA FILETA
7. LOCALIZACIÓN DEL COMPARTIMENTO DE LA FILETA
8. LOCALIZACIÓN DE LA PLANTA DE LA FILETA (EJ. SEGUNDA PLANTA)

DATOS DE RECOGIDA PARA VUESTRO CENTRO DE DATOS:

1. RECOGIDA CONFIGURACIÓN PARA EL CORTE
2. RECOGIDA METROS CORTADOS

Carro móvil sobre ruedas con elevación manual
Facilita notablemente la carga de la barra dentro del orificio de la bobina

Operación sin esfuerzo físico

Sensor electromecánico de movimiento de la máquina

En caso de problemas, como el retorcimiento del cable, que interrumpa el correcto desenrollado de la bobina, provocando roturas o detenciones del cable (bloqueo mecánico) y que puedan provocar accidentes o daños en la máquina y la estantería, este accesorio puede interrumpir el funcionamiento de la máquina.

Accesorio imprescindible para poder enrollar el cable sin el control del operador y trabajar de forma segura incluso a altas velocidades.

Para la estratificación del cable de forma regular sobre la bobina:

• Estratificación AUTOMÁTICA proporcional y ajuste manual de la distancia entre ejes (potenciómetro) sin control de la perpendicularidad
• Programación rápida y funcional.
• Posibilidad de configurar cables con un diámetro de 5 mm como mín. a 100 mm como máx.
• Con este accesorio combinado con el detector de movimientos, la operación de bobinado puede ser de forma totalmente automática, sin la presencia del operador.
• Posibilidad de corregir manualmente la inversión de réparticion (bridas de bobina no paralelas)
• Posibilidad de recuperar manualmente los retardos de perpendicularidad (ajuste incorrecto del diámetro del cable)

Con respecto a la solución SP-08/00 con este sistema tenemos un control preciso del paso de traslación, mediante:

• un sistema proporcional y grupo de sensores electromecánicos que corrigen los retrasos de paso que se deben a la inversión del cable al final del estrato y además corrigen eventuales errores de paso por una detección o configuración erróneas del diámetro del cable.
• Configuración del diámetro del cable mediante teclado.
• Posibilidad de configuración automática para cables con un diámetro de 4-100 mm
• Con este accesorio combinado con el detector de movimientos, la operación de bobinado puede ser de forma totalmente automática, sin la presencia del operador.
• Posibilidad de corregir manualmente la inversión de réparticion (bridas de bobina no paralelas)
• Posibilidad de recuperar manualmente los retardos de perpendicularidad (ajuste incorrecto del diámetro del cable)

Cuentametros programador de 6 cifras, accionamiento mediante codificador.
Permite la desaceleración automática de la máquina al concluir la medición evitando que se supere
la medida por inercia.

Sustituye al art.OA/10Q/100
Cuentametros con calibración interna con contador para cables con un diámetro de 5-100 mm
Tolerancia para cables diámetro 10-80 mm ±0,5 % (cables redondos revestidos).

Sustituye al OA/10Q100
Cuentametros con calibración MID (certificación para la venta de la medida del cable) con programador electrónico para cables con un diámetro de 5-100 mm
Tolerancia para cables diámetro 10-80 mm ±0,5 % (cables redondos revestidos).

• Facilita la entrada de cualquier tipo de cable.
• Posibilidad de enrollar y medir también cables con cabeza, por ejemplo con enchufes, que de otro modo no pasarían por el contador.
• Adecuado para medidores de 5 a 100 mm
• Accesorio no compatible con cortador
• Reemplaza el medidor entre los accesorios incluidos

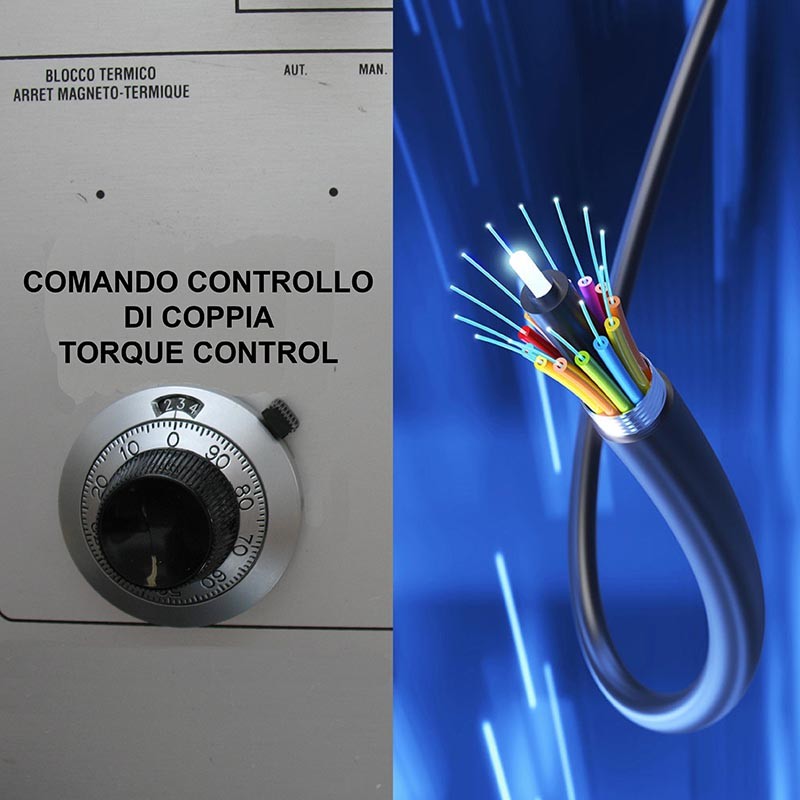

• Regulación de tracción mínima y máxima variable según el carrete/rollo (ver tabla) para enrollar fibra óptica y cables sensibles de pequeño tamaño.
• Unidad de accionamiento électronico con ajuste de par variable
• Potenciómetro para ajustar el tirón

Devanadora vers. rueda extraíble para CD-100
Núcleo cilíndrico en la zona de enrollado  y cónico en la de extracción para facilitar la extracción de la madeja.
Posibilidad de modificar el diámetro del núcleo de 320 a 620 mm distancia entre ejes 50 mm
Dimensiones totales: Ø 1000 mm anch. 500 mm
Peso: 40 kg
Madeja  Ø máx. 950, anch. fijo máx. 115 mm máx. 220 mm peso 250 kg

N.B. bajo pedido se pueden solicitar devanadoras con diferentes Ø y núcleos.

Devanadora versión retráctil para CD-100, sustituye a la OE-100
Núcleo cilíndrico en la zona de enrollado y cónico en la de extracción, para facilitar la extracción de la
madeja.
Diámetro de núcleo fijo: 320 mm O 520 mm
Dimensiones totales: diámetro 1000 mm anchura 500mm
Peso: 40 kg
Madeja Diámetro máx. 950, anch. fijas 90 o 200 mm capacidad de carga 250 kg

N.B. bajo pedido se pueden solicitar devanadoras con diferentes diámetros y núcleos

Rueda eléctrica de corriente alterna para mover la máquina con carga.

Potencia 0,55 KW

Velocidad de desplazamiento variable 0-27m/min

Marcha adelante/atrás

N.B. En caso de elegir este elemento opcional, es necesario combinarlo con ruedas giratorias para un desplazamiento transversal

• Conexión para ERCA-PC en CD100
• FRONTAL

• Módulo de alimentación con baterías de corriente continua de 24 voltios con cargador para el art. ER-CA-PC
• Se puede mover la máquina sin conexión a la red eléctrica en caso de desplazamiento de una línea de filetas a la otra o para desplazamiento independiente (transporte de bobina)
• Autonomía de trabajo 8 horas
• Tiempo de carga aproximado 8 h (nocturna).
• Ningún mantenimiento de baterías en seco.
• Duración de las baterías 6-8 años

Colector de anillo para alimentar la máquina desde una posición elevada

Cuerda de enganche motriz para cables sobre enrolladora formada por:

• Sección de malla tiracables (diámetros bajo pedido)
• Sección de cuerda motriz de cáñamo
• Sección de cuerda semirrígida para el paso de cuentametros
• Grillete para sustitución de la malla
• Ojete de anclaje

• Cortacables de batería para cables de cobre y aluminio.
• Ø máximo de corte 32 mm
• Tiempo de corte 4 seg.
• Dos velocidades de corte
• Peso 3.0 kg.
• Batería n°1x1,5Ah
