AUTOMAT200-26/60-B1-P-1S Durchschnittlich bis 20 Arbeitsvorgänge am Tag

AUTOMAT200-26/60-B1-P-1S
Zoom

AUTOMAT200-26/60-B1-P-1S

Ändern Sie die Leistungsauswahl >
Video ansehen

Merkmale

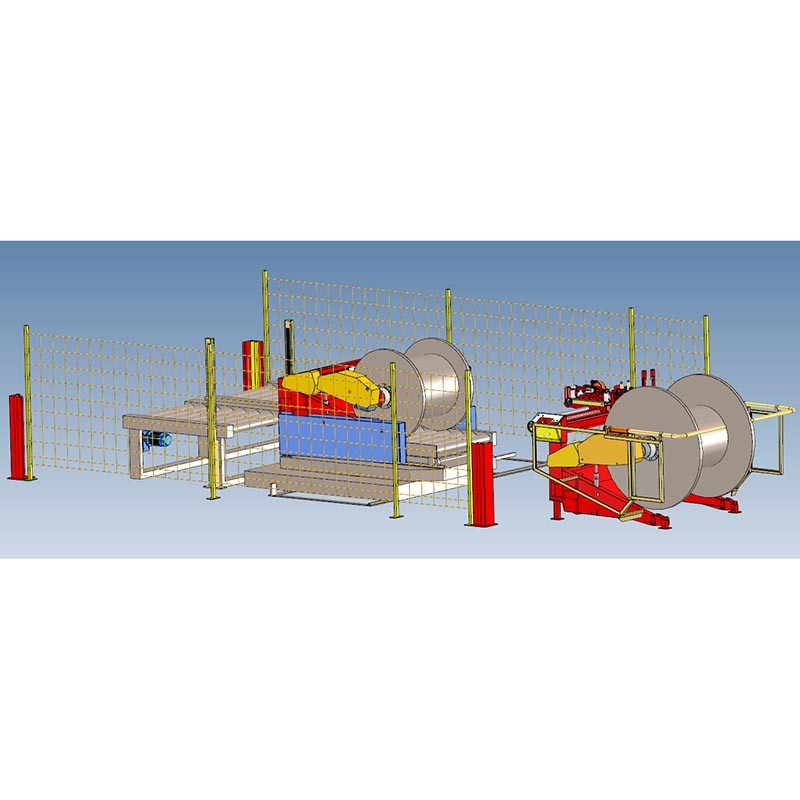

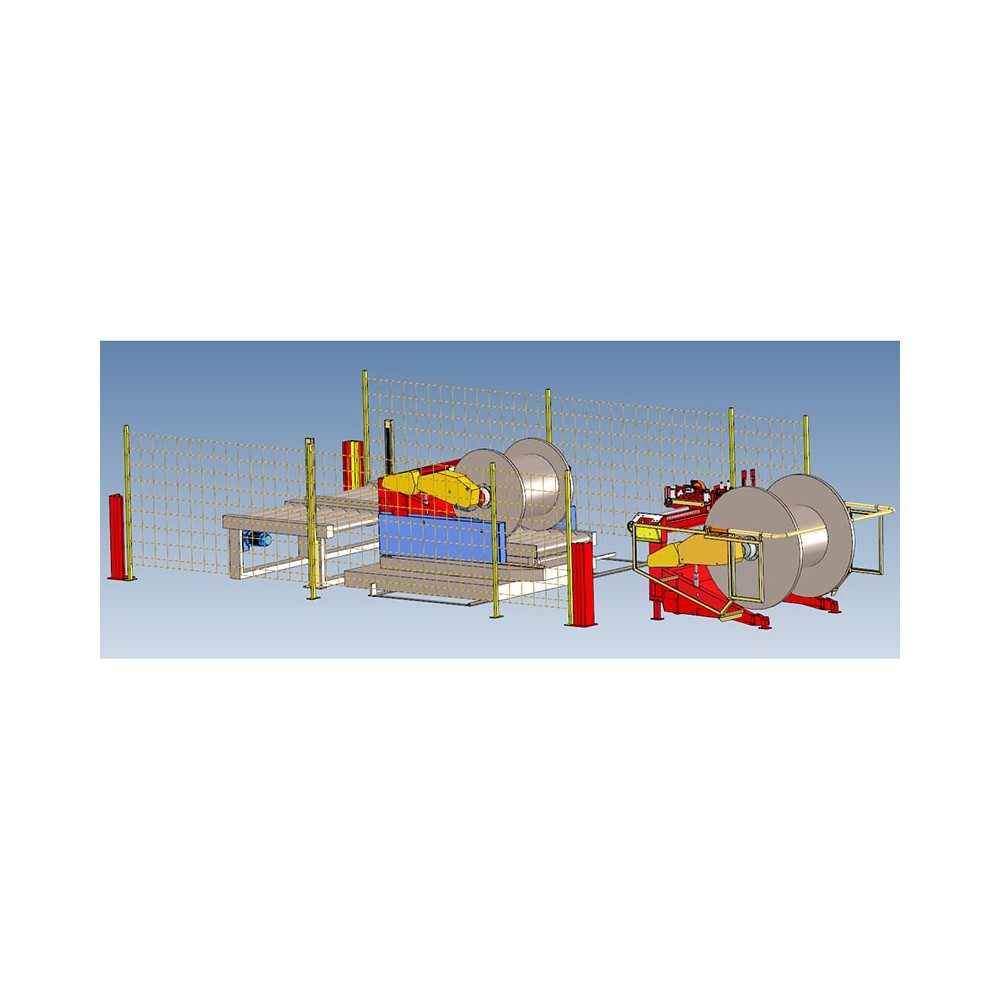

AUTOMATIKANLAGE AUTOMAT200-26/60-BA1

  1. AUTOMATISCHER ABWICKLER (siehe Position [1] auf dem technischen Datenblatt): Kabeltrommeldurchmesser von Ø800mm bis Ø2600mm, Kabeltrommelbreite von 400mm bis 1480mm, Kabelzug mit regulierbarer automatischer ölhydraulischer Zugspannungsvorrichtung min. 15kg, max. 100kg
  2. AUTOMATISCHER AUFWICKLER (siehe Position [2] auf dem technischen Datenblatt): Kabeltrommeldurchmesser von Ø800mm bis Ø2600mm, Kabeltrommelbreite von 400mm bis 1480mm, Wickelmotorleistung 11KW
  3. Automatische Schichtung mit Rechtwinkeligkeit-Kontrolle (siehe Position [12] auf dem technischen Datenblatt)
  4. Automatische Messung des Kabeldurchmessers (siehe Position [3] auf dem technischen Datenblatt)
  5. Geeichte Kabellängenmesseinheit mit manueller Öffnung und Schließung der waagrechten und senkrechten Kabelspulrollen, für Kabel min. Ø5mm max. Ø100mm, Abmaß ±0,5% in einem Dickenbereich von 10 bis 80mm(siehe Position [3] auf dem technischen Datenblatt)
  6. Automatische Einstellung der Trommeldaten
  7. Automatische Regulierung der Zugspannung je nach Kabeldurchmesser mit ölhydraulischer Zugkontrollbremse AM ABWICKLER, einstellbare Zugspannung min. 15kg, max. 100kg (siehe Position [5B] auf dem technischen Datenblatt)
  8. Im Arm eingebauter Ringwickelkopf, mit manueller Kabeleinführung, einziehbarem Ringkopf mit manueller Korböffnung, für Ringe Ø1000mm Breite 100÷200mm fester Kern 320mm (auch möglich fester Kern 520mm) (siehe Position [6B] auf dem technischen Datenblatt)
  9. Aufwickelkopf für kleine Trommeln min. Ø100mm max. Ø500mm (siehe Position [4] auf dem technischen Datenblatt)
  10. Automatische einteilige Drehrollenbahnen mit frontale oder seitliche Ladung/Abladung für Trommeln auf 2 Stahlpaletten  (siehe Position [7] auf dem technischen Datenblatt)
  11. Laserschranke zur automatischen Erfassung der Kabeltrommel-Kernhöhe (siehe Position [13] auf dem technischen Datenblatt)
  12. Sicherheitsschranken um die gesamte Maschinenanlage (siehe Position [6-11] auf dem technischen Datenblatt)
  13. Hardware für Remote-Support (siehe Position [9] auf dem technischen Datenblatt)
  14. Tragbare batteriebetriebene Nagelmaschine für Nägel L=50mm

ÜBERBLICK ÜBER LEISTUNGSFÄHIGKEITEN , AUTOMATISIERTE UND MANUELLE ARBEITSSCHRITTE

  1. Mehr 50% Leistungsfähigkeit bei Trommelgröße bis 1600mm
  2. Höchstgeschwindigkeit 200m/Min.
  3. Automatische Zuführung der Quelltrommel bis zum Abwickler
  4. Automatische Trommelspannen und Heben
  5. Automatische Drehung des Abwicklers
  6. Automatische Messung des Kabeldurchmessers
  7. Automatische Kabelverlegung gemäß dem Kabeldurchmesser
  8. Automatische Regulierung der Zugspannung je nach Kabeldurchmesser von 15Kg bis 100Kg
  9. Automatisches Trommelsenken und Oeffnen der Spannzangen nach dem Schneiden
  10. Automatische Abführung der Quelltrommel bis zur Abladeplatz
  11. Manuell auszuführen: Oeffnung und Schließung der waagrechten und senkrechten Kabelspulrollen
  12. Manuell auszuführen: Anbringung des Kabels am Ringwickelkopf
  13. Manuell auszuführen: 120°-Bindung des Kabelrings
  14. Manuell auszuführen: Öffnung des Ringkorbs zur Entnahme des Kabelrings
  15. Manuell auszuführen: Entnahme des Kabelendes von der Abwicklertrommel und Anbringung an der Aufwicklertrommel.
  16. Manuell auszuführen: Trommelspannen mittels Bedienflasche mit Einführung des Mitnehmers bei Trommeldurchmesser größer als 1600mm

Technisches Datenblatt

Höhe der Anlage (mm) 4000 mm
Breite der Anlage (mm) 6900 mm
Länge der Anlage (mm) 16800 mm
Leergewicht der Anlage (kg) 6000 kg
Trommeln - Max. Tragfähigkeit (kg) 6000 kg
Gesamtleistung (KW) 32 KW
Genutzte Leistung (KW)“ 16 KW
Min./max. Drehzahl (U/Min. der Trommel) 0-100 giri/min
Max. Geschwindigkeit  (m/min) 0-200 m/min
Max. Aufwickel-Drehmoment (N/m) 1380 N/m
Abmaß (±%) ±0,5%
Aufwickler - Max. Trommeldurchmesser (mm) 2600 mm
Aufwickler - Max. Trommelbreite (mm) 1480 mm
Aufwickler - Min. Trommeldurchmesser (mm) 800 mm
Aufwickler - Min. Trommelbreite (mm) 400 mm
Am Arm montierter Ringwickelkopf - Max. Ringdurchmesser (mm) 890 mm
Am Arm montierter Ringwickelkopf - Min. Kerndurchmesser (mm) 320 mm
Am Arm montierter Ringwickelkopf - Max. Ringbreite (mm) 200 mm
Am Arm montierter Ringwickelkopf - Min. Ringbreite (mm) 100 mm
Abwickler - Max. Trommeldurchmesser (mm) 2600 mm
Abwickler - Max. Trommelbreite (mm) 1480 mm
Abwickler - Min. Trommeldurchmesser (mm) 800 mm
Abwickler - Min. Trommelbreite (mm) 400 mm

Zubehör inbegriffen

Zoom
Art. CHIOD50-BAT

Batteriebetriebene Nagelmaschine

DETAILS
Art. PZA300-22/40/130-S-AUT
Zoom
Art. PZA300-22/40/130-S-AUT

Automatische Spannzangen für Abwickler

DETAILS
Zoom

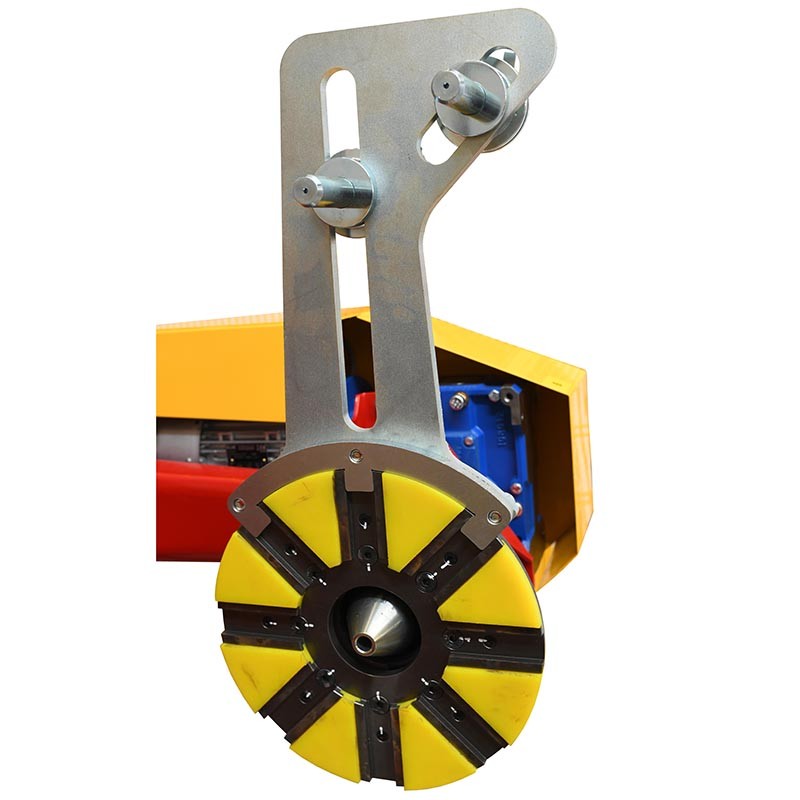

Art. PZA300-22/40/130-A-AUT

Automatische Spannzangen für Aufwickler

DETAILS
Zoom
Art. T-FR-OL

Ölhydraulische Kabelspannvorrichtung

DETAILS
Zoom
Art. STRAT-PLC-26

Automatische Schichtung mit LASER- Kontrolle

DETAILS
Zoom

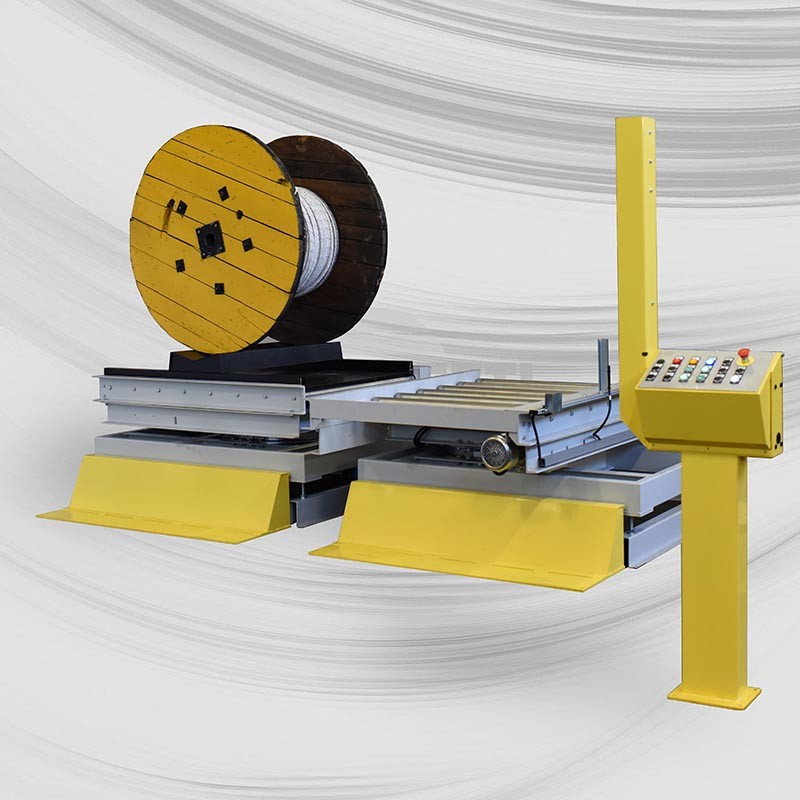

Art. NR-18-26

Automatische einteilige Rollenbahnen zur Beförderung von Trommelpaletten

DETAILS
Art. PZA 300-15/80
Zoom
Art. BA-LASER-AUT

Laserschranke zur automatischen Erfassung des Kabeltrommelkerns

DETAILS
Zoom

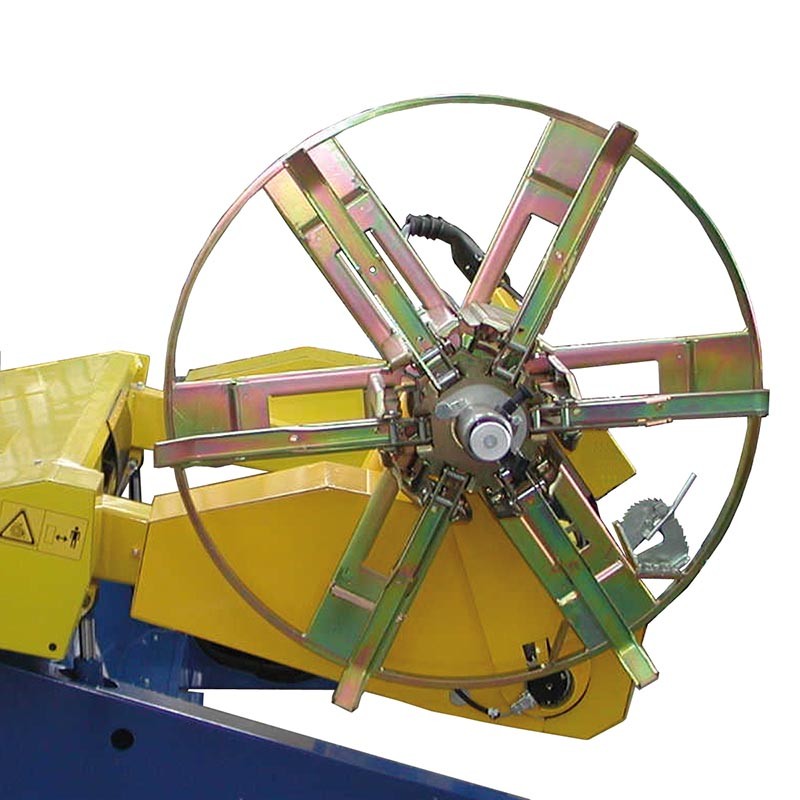

Art. OE-22/40-B-R-10-INC

Im Arm eingebauter Ringwickelkopf

DETAILS
Zoom
Art. BP-10-50-AUT

Achse für Trommeln Ø max. 500mm Ø min. 100mm

DETAILS
